⏱ 12 Min. Lesezeit
- Unkoordiniert verlegte Kabel beeinträchtigen Optik und Funktion.
- Spezielle Schutzrohre und Kabelkanäle verhindern Schäden.
- Kabelwege sollten harmonisch in Gebäudestruktur integriert werden.
- Fachgerechte Planung und PV-Kabelmanagement-Systeme sind wichtig.
✓ Redaktionell geprüft und freigegeben.

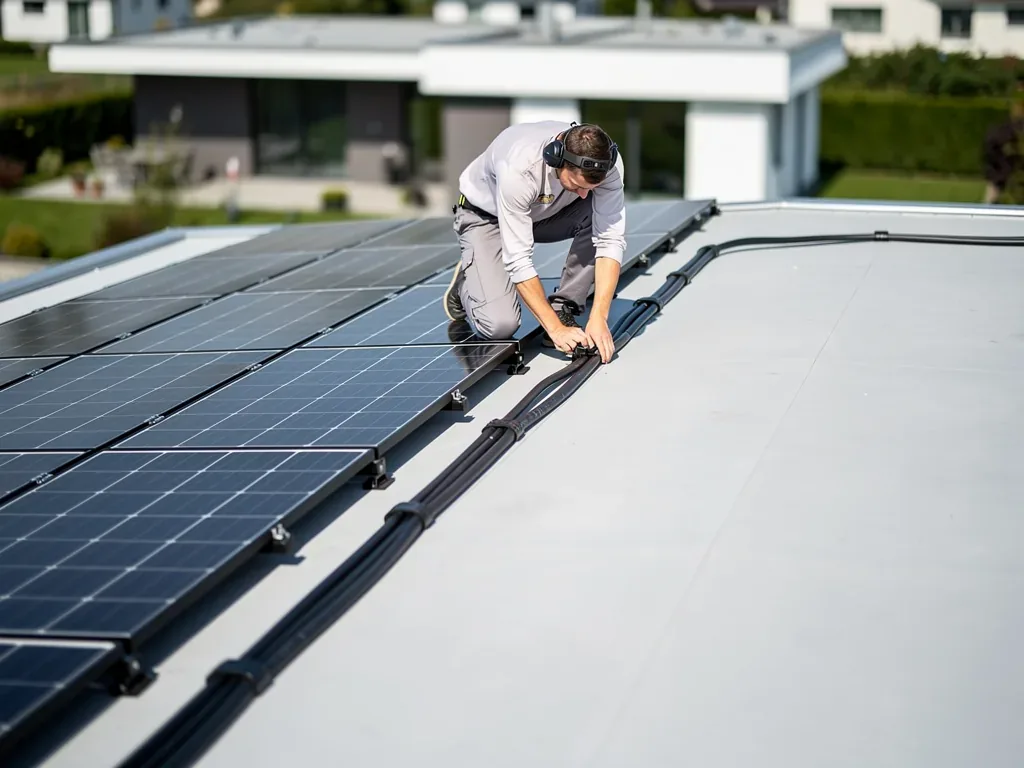

Sanierung von Photovoltaikanlagen. Unschöne Kabelstränge, die unkoordiniert verlegt sind, beeinträchtigen nicht nur das Erscheinungsbild des Hauses, sondern können auch die Sicherheit und Funktionalität der Anlage gefährden. Eine durchdachte Kabelplanung sorgt dafür, dass die Leitungen geschützt, normgerecht und optisch unauffällig installiert werden.
Besonders bei einer Sanierung bestehender Solaranlagen sind die Kabelwege oft eine Herausforderung, da sie nachträglich angepasst oder erweitert werden müssen. Um langfristige Schäden durch UV-Einwirkung, Feuchtigkeit oder mechanische Belastungen zu vermeiden, sind spezielle Kabelbefestigungen, Schutzrohre und Kabelkanäle notwendig. Diese Elemente ermöglichen nicht nur eine unsichtbare und ordentliche Verlegung, sondern erleichtern auch spätere Wartungen und Erweiterungen der PV-Anlage.
Neben der technischen Funktionalität gewinnt bei der Nachrüstung von Photovoltaikanlagen auch die Ästhetik zunehmend an Bedeutung. Das Zusammenspiel von Architektur und Solartechnik erfordert, dass Kabelwege PV so gestaltet werden, dass sie sich harmonisch in die Gebäudestruktur einfügen. So bleibt die Solaranlage optisch ansprechend und wirkt nicht wie ein Fremdkörper auf dem Dach oder an der Fassade.
Warum entstehen bei der Sanierung von PV-Anlagen Probleme mit unsauber verlegten Kabelwegen?
Probleme mit unsauber verlegten Kabelwegen bei der Sanierung von PV-Anlagen entstehen häufig durch unzureichende Planung, mangelnde Erfahrung im Umgang mit bestehenden Gebäudestrukturen und die Verwendung ungeeigneter Materialien. Dadurch werden Leitungen oft unordentlich, sichtbar und weniger geschützt verlegt, was sowohl die Optik als auch die Funktion beeinträchtigt.
Typische Fehler bei der Kabelverlegung in Bestandsgebäuden
Bei der Nachrüstung oder Sanierung von Photovoltaikanlagen in Bestandsgebäuden führen bauliche Einschränkungen oft zu problematischen Kabelinstallationen. Häufig bleiben Kabel ungeordnet auf Dachböden liegen oder werden improvisiert an Fassaden entlanggeführt, ohne Schutzrohre oder Befestigungssysteme zu verwenden. Ein typischer Fehler ist die fehlende Trennung von Stromkabeln und anderen Leitungen, was elektromagnetische Störungen begünstigt. Zudem kommen häufig ungeeignete Kabelhalterungen zum Einsatz, welche die Kabel nur unzureichend fixieren und deren Alterung vorantreiben. Diese Mängel resultieren nicht selten aus fehlender Normkenntnis oder Zeitdruck während der Sanierung.
Einfluss unsauberer Kabelwege auf Optik und Funktion der Solaranlage
Unsauber verlegte Kabelwege beeinträchtigen deutlich das ästhetische Gesamtbild der Solaranlage, insbesondere bei sichtbaren Installationen an Fassaden oder auf Dächern historischer oder architektonisch anspruchsvoller Gebäude. Sichtbare Kabelstränge, lose Hänger oder ungleichmäßige Bündelungen fallen sofort ins Auge und mindern den Wiederverkaufswert und die Akzeptanz der Anlage. Funktional führen diese Fehler zu erhöhtem Verschleiß durch Witterungseinflüsse, mechanische Belastungen oder UV-Strahlung. Dadurch steigt das Risiko von Leitungsbrüchen oder Kurzschlüssen, was zu Leistungsverlusten oder sogar Sicherheitsproblemen führen kann. Zudem erschwert eine unordentliche Verlegung spätere Wartungen und Nachrüstungen erheblich.
Wie können Kabelwege bei einer PV-Sanierung optisch unauffällig und sicher gestaltet werden?
Kabelwege bei der PV-Sanierung lassen sich durch den Einsatz von Kabelkanälen, Rohrsystemen und verdeckter Verlegung optisch unauffällig und sicher gestalten. Entscheidend sind dabei eine sorgfältige Planung und die Integration in bestehende Fassaden- und Dachstrukturen, um sichtbare Kabel zu vermeiden und mechanischen Schutz zu gewährleisten.
Kabelkanäle, Rohrsysteme und verdeckte Verlegung: Vor- und Nachteile
Kabelkanäle bieten eine strukturierte Führung der Kabel und schützen vor Witterungseinflüssen sowie mechanischer Beschädigung. Sie sind meist aus UV-beständigem Kunststoff oder Metall gefertigt und erlauben eine einfache Nachrüstung. Allerdings können freiliegende Kanäle die Ästhetik stören, wenn sie nicht farblich an die Fassade angepasst werden. Rohrsysteme sind robuster und ermöglichen flexiblere Verlegungen, eignen sich aber wegen des höheren Installationsaufwands vor allem für Neubauten oder umfangreiche Sanierungen. Die verdeckte Verlegung, etwa zwischen Zwischensparren oder innerhalb hinterlüfteter Fassaden, stellt die eleganteste Lösung dar, da sie Kabel vollständig unsichtbar macht. Hier ist allerdings die genaue Planung essenziell, um die Kabel vor Feuchtigkeit und mechanischer Belastung optimal zu schützen.
Integration der Kabelwege in Fassaden- und Dachstrukturen ohne sichtbare Kabel
Eine ästhetische Integration erfordert die präzise Anpassung der Kabelwege an bestehende Architekturelemente. Kabel können beispielsweise entlang der Dachtraufe oder unter der Verkleidung von Dachuntersichten geführt werden, ohne sichtbar zu bleiben. Insbesondere bei Sanierungen mit Altbauten bieten sich systematisch schmale Rohrprofile an, die sich dezent hinter Dachrinnen oder Fensterbänken verlegen lassen. Alternativ kann eine Kombination aus flachen Kabelkanälen und speziell konzipierten Fassadenklammern eingesetzt werden, um Kabel bündig und sicher zu fixieren. Für Dächer mit Solarmodulen sind integrierte Kabeldurchführungen mit niedriger Aufbauhöhe wichtig, um Beschädigungen der Module und der Dachhaut zu vermeiden. Eine sorgsame Abdichtung und UV-beständige Materialien verlängern die Lebensdauer der Kabelwege im Außenbereich deutlich.
Best Practices aus der Praxis mit anschaulichen Beispielen
In der Praxis zeigt sich vielfach, dass Projektplaner von Anfang an die Kabelwege in die Planung einbeziehen sollten, um unnötige Zusatzarbeiten zu vermeiden. Bei einer Sanierung in einem denkmalgeschützten Gebäude wurde etwa ein schmales Aluminium-Kabelkanalsystem gewählt, das farblich exakt auf die Fassade abgestimmt wurde. So blieb der Sanierungserfolg auch optisch sichtbar, ohne durch Kabelstöße gestört zu sein. Ein anderer Fall betraf ein Flachdach mit aufgesetzten Solarmodulen, wo der neue Fleck-PV-Kabeldurchgang mit nur 40 Millimetern Aufbauhöhe zum Einsatz kam. Damit konnten die Kabel unter den Modulen sauber und zugentlastet geführt werden, ohne die Dachabdichtung zu beeinträchtigen. Für Installateure empfiehlt sich zudem der Einsatz von geprüften, UV-resistenten Kabelhalterungen und flexiblen Schutzrohren, um unterschiedliche Verlegegegebenheiten normgerecht abzudecken.
Welche Materialien und Komponenten eignen sich besonders für saubere Kabelwege bei PV-Sanierungen?
Für saubere Kabelwege bei PV-Sanierungen sind besonders UV-beständige, wetterfeste Schutzrohre sowie speziell entwickelte Kabelbinder, Clips und Montagesysteme ideal. Neuartige flache Kabeldurchgänge und innovative Befestigungslösungen erleichtern zudem eine optisch unauffällige und langlebige Installation.
UV-beständige Schutzrohre sind unerlässlich, um Kabel bei Photovoltaik-Sanierungen vor Wettereinflüssen wie Sonne, Regen oder Frost zu schützen. Diese Rohre bestehen meist aus robustem, korrosionsfreiem Kunststoff, der speziell für Außenbereiche zertifiziert ist und eine Lebensdauer von über 20 Jahren aufweist. Eine Verlegung ohne solche Schutzrohre, etwa direkt unter Dachziegeln, führt oft zu vorzeitigem Kabelverschleiß und erhöhtem Wartungsaufwand. Insbesondere in Regionen mit hoher Sonneneinstrahlung sind zertifizierte UV-stabile Materialien wie PVC-U oder PE-HD Standard.
Bei der Befestigung der Solarkabel spielen Kabelbinder und Clips eine zentrale Rolle, um Kabel sicher an Modulklemmen, Unterkonstruktionen oder Trägerprofilen zu fixieren. Hierbei kommen häufig spezielle Kabelbinder zum Einsatz, die säure- und UV-beständig sind. Solche Befestigungsmittel verhindern Scheuern, Knicke oder Bewegungen durch Windlasten und garantieren eine normgerechte Verlegung. Ein häufig gemachter Fehler bei der Sanierung ist die Verwendung von Standard-Kabelbindern, die nicht für den Außeneinsatz oder die dauerhafte Spannung optimiert sind, was zu Kabelschäden führen kann.
Moderne Montagesysteme für PV-Module bieten häufig integrierte Kabelmanagement-Lösungen, die eine deutlich schlankere Optik ermöglichen. Flache Kabeldurchgänge sind dabei eine Innovation, die seit Kurzem verstärkt am Markt erscheint. Ein Beispiel ist der neue Photovoltaik-Kabeldurchgang von Fleck, der mit nur 40 Millimetern Aufbauhöhe die Kabelzuführung unsichtbar unter den Modulen ermöglicht. Solche Systeme vereinfachen die Installation, reduzieren Stolperfallen und unterstützen eine ästhetisch saubere Dachsanierung.
Was muss ich bei der Planung der Kabelwege beachten, um spätere Nachbesserungen und Schäden zu vermeiden?
Die Planung der Kabelwege pv erfordert eine sorgfältige Abstimmung von Normen, Wartungsfreundlichkeit und optischer Integration, um künftige Reparaturen zu minimieren und Korrosions- oder Schadensrisiken auszuschließen. Eine vorausschauende Organisation verhindert spätere Störungen und vereinfacht Eingriffe.
Normen, Vorschriften und Sicherheitsanforderungen bei der PV-Kabelverlegung
Die Einhaltung von geltenden Normen wie der DIN VDE 0100-712 ist bei der Verlegung von PV-Kabelwegen unerlässlich. Diese schreibt vor, dass alle Kabel UV-beständig, mechanisch geschützt und korrekt dimensioniert sein müssen, um Leistungseinbußen und Brandgefahr zu vermeiden. Auch die Verlegung in Schutzrohren, bestimmte Mindestabstände zwischen Gleichstrom- und Wechselstromleitungen und die Verwendung von speziell für Photovoltaik zugelassenen Kabeln sind vorgeschrieben. Beispielsweise sollten die Querschnitte so gewählt werden, dass die maximale Strombelastung bei der üblichen Temperatur liegt, um Wärmeentwicklung zu vermeiden.
- ⭐ UV-BESTÄNDIG & FÜR DEN AUßENBEREICH GEEIGNET Der Kabelkanal besteht aus UV-stabilisiertem PVC, das selbst…
- ⭐ FÜR INNEN- UND AUẞENBEREICHE Perfekt zur sicheren und ordentlichen Verlegung von Stromkabeln, LAN-Leitung…
- ⭐ EINFACHE UND SAUBERE MONTAGE Der Installationskanal lässt sich leicht mit Schrauben und Dübeln befestigen…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.11.08.2026 11:56 Alle Angaben ohne Gewähr.
Zugänglichkeit für Wartung vs. unsichtbare Integration: Ein praktischer Planungsleitfaden
Ein häufiges Dilemma bei der Kabelwegeplanung besteht darin, die Kabel möglichst unauffällig zu integrieren, ohne dabei den Zugang für Wartung und Sichtkontrolle einzuschränken. Gerade bei der Sanierung bestehender Anlagen führt eine zu starke Verkleidung häufig zu späterem Mehraufwand, wenn Kabel erneuert oder Schäden behoben werden müssen. Deshalb sollten Kabelkanäle oder Schutzrohre an Stellen platziert werden, die leicht erreichbar sind, beispielsweise in Dachuntersichten oder entlang von Installationswänden, gleichzeitig aber mit farblich angepassten Abdeckungen versehen werden. Durch modulare Kabelmanagementsysteme lassen sich Kabelstränge zudem bei Bedarf einfach erweitern oder austauschen.
Checkliste: Kabelwegplanung vor der Sanierungsmaßnahme
Für eine optimale Planung empfiehlt es sich, vor Beginn der Sanierung folgende Punkte systematisch zu prüfen:
- Erfassung der vorhandenen Verkabelung und Identifikation potenzieller Schwachstellen, wie fehlender UV-Schutz oder unzureichende mechanische Absicherung.
- Abgleich mit aktuellen Sicherheitsnormen und Anpassung der Kabelquerschnitte an die Leistungsanforderungen der neuen Module.
- Festlegung eines exakt dokumentierten Kabelverlaufs mit Kennzeichnung, um spätere Nacharbeiten zu erleichtern.
- Berücksichtigung von Montage- und Demontagefreundlichkeit durch modulare Systeme oder verdeckte, aber zugängliche Kanäle.
- Vermeidung von Kabeln in direkten Sonneneinstrahlungs- oder Wassereinwirkungszonen ohne adäquaten Schutz.
Wie kann ich Kabeldiebstahl und Schäden bei außen verlegten PV-Kabelwegen verhindern?
Zum Schutz vor Kabeldiebstahl und physischen Schäden sollten PV-Kabelwege an sicheren, schwer zugänglichen Stellen mit manipulationssicheren Befestigungen installiert werden. Ergänzend helfen robuste Schutzsysteme und Überwachungstechniken, um Diebstahl und Beschädigungen effektiv vorzubeugen.
Sichere Verlegeorte und Mechanismen zum Schutz vor Manipulation
Kabelwege für Photovoltaikanlagen sollten möglichst an gut einsehbaren, aber schwer erreichbaren Orten geführt werden, etwa hinter Mauern oder unter Balkonen. Die Verlegung direkt am Boden ist ungünstig, da hier mechanische Belastungen und Vandalismus zunehmen. Stattdessen bieten Aufputz- oder Unterkonstruktionen mit verschraubten, abschließbaren Abdeckungen erhöhte Sicherheit. Mechaniken wie Schrauben mit Spezialkopf oder die Verwendung von Edelstahlbändern helfen, Manipulationen zu erschweren. Auch verdeckte Kabelkanäle, die keine einfache Zugangsmöglichkeit bieten, reduzieren Diebstahlrisiken drastisch.
Rollen moderner Kabelschutzsysteme und Überwachungstechniken
Moderne Kabelschutzsysteme bestehen aus UV-beständigen und wetterfesten Materialien, die mechanisch stabil sind und keinen sichtbaren Angriffspunkt darstellen. Flexible Kabelpritschen aus Stahl oder Polycarbonat ermöglichen eine sichere Befestigung mit zusätzlichem Schutz vor Wettereinflüssen. Ergänzend lassen sich Überwachungstechniken wie Bewegungsmelder, Kameraüberwachung oder auch die Integration von Diebstahlmeldern einsetzen. Immer häufiger kommen auch digitale Sensoren zum Einsatz, die Bewegungen oder unerwartete Öffnungen der Kabelkanäle sofort an die Anlagenbetreiber melden. Diese Technologien bieten eine lückenlose Absicherung und ermöglichen schnelle Reaktionszeiten bei Manipulationsversuchen.
Fallbeispiele und Lessons Learned aus aktuellen Diebstahl- und Schadenfällen
Eine Solarparksanierung in Flieden zeigte, dass herkömmliche offene Kabelverlegungen häufig Ziel von Dieben sind. Dort wurden rund 500 Meter Solarkabel entwendet, da die Kabel ungeschützt und leicht zugänglich waren. Im Gegensatz dazu meldete ein Betreiber aus Bayern seit der Umrüstung auf verschraubte Metallkanäle mit integriertem Alarm keine weiteren Diebstähle. Ein weiterer Praxisfall aus Geseke machte deutlich, wie schnell ungesicherte PV-Kabel durch Bolzenschneider entwendet werden können, wenn keine elektronischen Überwachungssysteme eingesetzt werden. Aus diesen Fällen ergibt sich, dass die Kombination aus mechanischem Schutz, durchdachter Verlegeplanung und digitaler Überwachung den besten Schutz vor Kabeldiebstahl und Beschädigungen bietet.
Fazit
Die sorgfältige Planung und Umsetzung von Kabelwegen PV ist entscheidend für die gelungene ästhetische Integration einer Solaranlagen-Sanierung. Durch die gezielte Einbindung der Kabel in bestehende Strukturen lassen sich optische Beeinträchtigungen minimieren und die Wertigkeit der Immobilie erhalten. Dabei hilft eine frühzeitige Abstimmung mit Fachplanern, um passende Lösungen zu finden, die sowohl technische Anforderungen als auch Designansprüche erfüllen.
Als nächster Schritt empfiehlt es sich, die individuellen Gegebenheiten am Gebäude genau zu analysieren und die Kabelwege PV darauf maßzuschneidern. Nur so gelingt eine nachhaltige Sanierung, die nicht nur effiziente Energiegewinnung ermöglicht, sondern auch langfristig das Erscheinungsbild verbessert – ein entscheidender Vorteil bei der Modernisierung von Bestandsimmobilien.
