PV-Messgerät: Was es misst, welche Tools helfen und worauf Sie achten müssen

Kurzantwort: Ein PV-Messgerät prüft elektrische Werte in einer Photovoltaikanlage, damit Installation, Inbetriebnahme und Fehlersuche sicher gelingen. Es misst je nach Gerät Spannung, Strom, Leistung, Widerstand und Isolationswerte. Für viele Arbeiten ergänzen Multimeter, Stromzange und Leistungsmessung die Prüfung.

Ein PV-Messgerät ist ein Messwerkzeug zur Erfassung und Prüfung von elektrischen Größen in Photovoltaikanlagen, um Installation, Fehlersuche und Leistungsbewertung sicher und normgerecht zu unterstützen. Für einen guten Überblick zu Kauf- und Anwendungsfragen hilft die Rubrik Messgeräte Tipps.

Was misst ein PV-Messgerät bei der Installation?

Ein PV-Messgerät misst vor allem Spannung, Strom, Leistung, Widerstand und bei Bedarf die Isolationsmessung. Bei der Installation prüft ein PV-Messgerät auch die Durchgangsprüfung, damit Leitungen, Steckverbindungen und Schutzleiter korrekt verbunden sind.

In der Praxis trennt die Messung zwischen Gleichstromseite und Wechselstromseite der Photovoltaikanlage. Auf der DC-Seite prüft ein PV-Messgerät die String-Spannung, den String-Strom und die Polarität. Auf der AC-Seite prüft ein PV-Messgerät, ob der Wechselrichter die Energie korrekt einspeist und ob die Netzwerte passen. Die Leistungsmessung zeigt, ob die Anlage die erwartete Größenordnung erreicht.

Wichtige Messgrößen bei der Installation sind klar abgegrenzt: Spannung wird in Volt gemessen, Strom in Ampere, Leistung in Watt. Widerstand dient vor allem der Kontrolle von Leitungen und Verbindungen. Die Isolationsmessung prüft, ob Leitungen gegen Erde sauber getrennt sind. Die Durchgangsprüfung zeigt, ob ein Strompfad geschlossen ist oder eine Unterbrechung vorliegt.

Für die Fehlersuche liefert ein PV-Messgerät schnelle Hinweise auf typische Probleme: vertauschte Pole, schlechte Steckkontakte, beschädigte Leitungen, Unterbrechungen im String oder zu hohe Übergangswiderstände. Gerade bei einer Photovoltaikanlage spart eine gezielte Messung Zeit, weil nicht nur der Wechselrichter, sondern auch der Leitungsweg geprüft wird.

Für die Planung einer Anlage ist die Messpraxis eng mit der Auslegung verbunden. Wer Module, Strings und Wechselrichter sauber aufeinander abstimmt, reduziert spätere Messfehler und Ertragsverluste. Dazu passt der Leitfaden Photovoltaikanlage auslegen: Planung für optimale Erträge.

Welche Messgeräte und Tools helfen bei der Installation einer PV-Anlage?

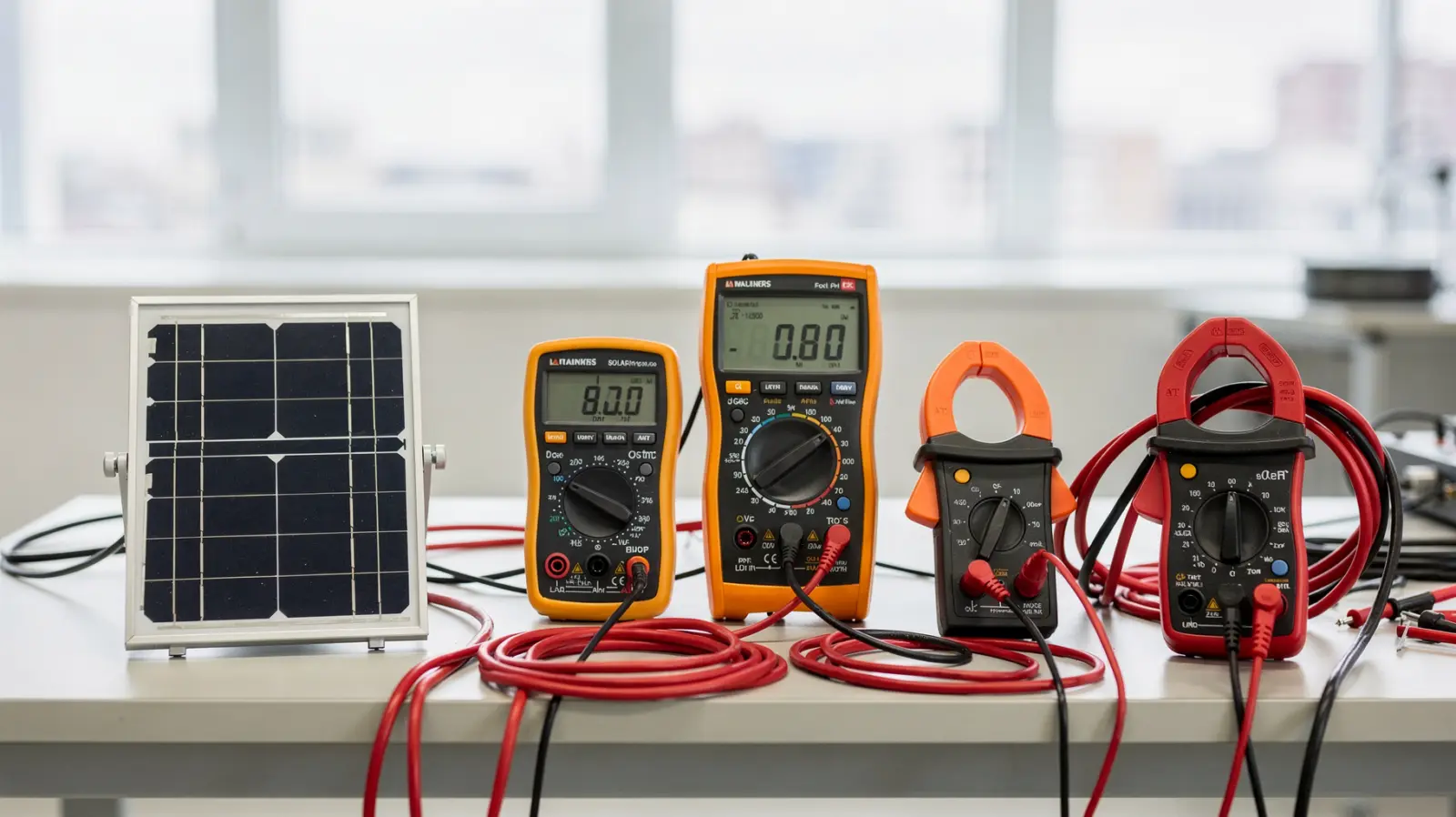

Bei der Installation helfen vor allem Multimeter, Stromzange und PV-spezifische Messgeräte. Ergänzend sind Isolationsmessgeräte, Durchgangsprüfer und Leistungsmesser wichtig. Jedes Tool deckt einen anderen Teil der Photovoltaikanlage ab und macht Fehler schneller sichtbar.

Ein Multimeter misst Spannung, Strom und Widerstand in einem Gerät. Ein Multimeter eignet sich für Grundprüfungen an Modulen, Leitungen und Klemmstellen. Eine Stromzange misst Strom berührungslos über den Leiter und eignet sich besonders, wenn eine laufende Anlage geprüft werden soll. Ein PV-spezifisches Messgerät erweitert diese Grundfunktionen oft um Kennlinien- oder Stringprüfungen.

Eine Isolationsmessung gehört zu den zentralen Sicherheitsprüfungen. Das Messgerät legt dabei eine Prüfspannung an und prüft, ob die Isolierung zwischen aktiven Leitern und Erdpotenzial ausreichend ist. Bei Leitungen mit Schäden, Feuchtigkeit oder Montagefehlern zeigt die Isolationsmessung schnell Auffälligkeiten. Für viele Installations- und Wartungsarbeiten ist diese Prüfung unverzichtbar.

Ein Leistungsmessgerät oder ein Wechselrichter-Tool hilft bei der Leistungsmessung. Das ist wichtig, wenn eine Photovoltaikanlage zwar Spannung liefert, aber zu wenig Strom oder Leistung. Dann liegt die Ursache oft nicht an einem einzigen Bauteil, sondern an Verschattung, Verkabelung oder falscher Stringbildung.

Die folgende Übersicht zeigt die typische Zuordnung:

Messgerät / Tool	Typische Aufgabe	Besonders nützlich für
Multimeter	Spannung, Strom, Widerstand	Grundprüfung, Fehlersuche
Stromzange	Strommessung ohne Auftrennen der Leitung	Laufende Anlage, schnelle Kontrolle
Isolationsmessgerät	Isolationsmessung	Sicherheitsprüfung, Fehlersuche
Durchgangsprüfer	Prüfung geschlossener Leitungswege	Kabel, Steckverbindungen, Schutzleiter
Leistungsmesser	Leistungsmessung	Ertragskontrolle, Abgleich mit Sollwerten

Wer neben der PV-Messung auch Speicher oder Eigenbau plant, braucht oft weitere Planungsgrundlagen. Für diese Themen passen der Beitrag Stromspeicher Dimensionierung effizient planen für optimale PV-Nutzung und der Artikel DIY-Stromspeicher: Sicherheit und Effizienz beim Eigenbau für Ihr Zuhause.

Worauf sollte man beim Kauf eines PV-Messgeräts achten?

Beim Kauf zählen Messbereich, Messgenauigkeit, Sicherheitsnormen und die Eignung für die jeweilige Photovoltaikanlage. Ein PV-Messgerät muss die anliegende Spannung und den erwarteten Strom sicher abdecken und für DC-Anwendungen ausgelegt sein.

Der Messbereich entscheidet, ob ein PV-Messgerät die reale Anlage überhaupt erfassen kann. Bei Photovoltaikanlagen liegen die Spannungen je nach Stringauslegung oft deutlich über einfachen Haushaltsmessungen. Wer nur ein kleines Multimeter besitzt, prüft schnell an der oberen Grenze des Geräts. Der Messbereich muss deshalb immer zur Anlagenplanung passen.

Sicherheitsnormen sind bei PV-Messgeräten kein Nebenthema. Für Arbeiten an elektrischen Anlagen sind Geräte mit geeigneter Messkategorie wichtig, etwa für Niederspannungsanlagen. Zusätzlich muss das PV-Messgerät für Gleichspannung und die zu erwartenden Überspannungen ausgelegt sein. Ein ungeeignetes Gerät gefährdet die Installation und die Person am Messpunkt.

Auch die Funktionen müssen zur Arbeit passen. Für reine Fehlersuche reicht oft ein gutes Multimeter mit Stromzange. Für Inbetriebnahme und Sicherheitsprüfung braucht die Photovoltaikanlage zusätzlich Geräte für Isolationsmessung und Durchgangsprüfung. Wer Ertrag und Sollwerte vergleichen will, braucht eine zuverlässige Leistungsmessung.

Hilfreich ist außerdem eine klare Bedienlogik. Ein gut lesbares Display, sichere Prüfspitzen, robuste Leitungen und eine eindeutige Bereichswahl senken das Fehlerrisiko. Bei PV-Messgeräten zählt nicht nur die Zahl der Funktionen, sondern auch die Eindeutigkeit der Messung. Ein Gerät, das falsch angeschlossen oder falsch eingestellt wird, liefert keine verlässlichen Werte.

Wie wird ein PV-Messgerät sicher und korrekt eingesetzt?

Ein PV-Messgerät wird sicher eingesetzt, wenn die richtige Messart, der passende Messbereich und die korrekte Reihenfolge eingehalten werden. Vor jeder Messung muss klar sein, ob Spannung, Strom, Widerstand, Isolationsmessung oder Durchgangsprüfung geprüft werden soll.

Vor der Messung prüft die Person den Gerätezustand, die Leitungen und die Einstellung des PV-Messgeräts. Danach folgt die Spannungsfreiheit, wenn eine solche Prüfung vorgesehen ist. Erst dann erfolgt die Messung am vorgesehenen Punkt der Photovoltaikanlage. Bei Strommessungen mit der Stromzange bleibt der Leiter geschlossen, bei Widerstandsmessungen muss die Anlage spannungsfrei sein.

Widerstands- und Durchgangsprüfungen dürfen nicht an unter Spannung stehenden Teilen erfolgen. Für die Isolationsmessung muss die Anlage ebenfalls nach den Vorgaben des Geräts vorbereitet werden. Eine falsche Reihenfolge führt zu Messfehlern oder zu Schäden am PV-Messgerät. Auch die Polung ist wichtig, weil Gleichstromsysteme der Photovoltaikanlage auf vertauschte Anschlüsse empfindlich reagieren.

Die Messung dokumentiert am besten die Werte, den Messpunkt und den Zustand der Anlage. So bleibt die Fehlersuche nachvollziehbar. Bei Abweichungen hilft der Vergleich zwischen String, Wechselrichter und Modulseite. Wer einen Speicher oder eine mobile Anlage betreibt, prüft nach dem gleichen Prinzip, aber mit den dort gültigen Anschluss- und Sicherheitsregeln.

Für die Praxis gilt: Ein PV-Messgerät ersetzt keine Planung, keine saubere Montage und keine Sicherheitsprüfung. Ein gutes Messgerät zeigt die Ursache, aber nur eine korrekte Installation verhindert viele Fehler von Anfang an. Wer mit mobilen Anlagen arbeitet, findet im Beitrag PV Wohnmobil effizient nutzen für autarke Energie beim Reisen zusätzliche Anhaltspunkte für den Einsatz unter anderen Bedingungen.
