Kurzantwort: PV-Verschattung reduziert den Solarertrag einer Photovoltaikanlage sofort und oft stärker als viele erwarten. Schon Teilverschattung einzelner Zellen, Module oder Strings kann den Ertrag deutlich senken. Entscheidend sind Lage, Dauer, Verschattungsgrad und die elektrische Verschaltung der Anlage.
PV-Verschattung fällt besonders stark auf, wenn schon kleine Schatten auf einzelne Module treffen. In der Rubrik zu Ertragsverlust finden Sie die Einordnung in die Grundlagen der Photovoltaik und die wichtigsten Ursachen für Mindererträge.
PV-Verschattung ist die Verringerung des Solarertrags einer Photovoltaikanlage durch Teil- oder Vollabschattung von Modulen, Strings oder Zellen.
Wie entsteht PV-Verschattung bei Solarmodulen?

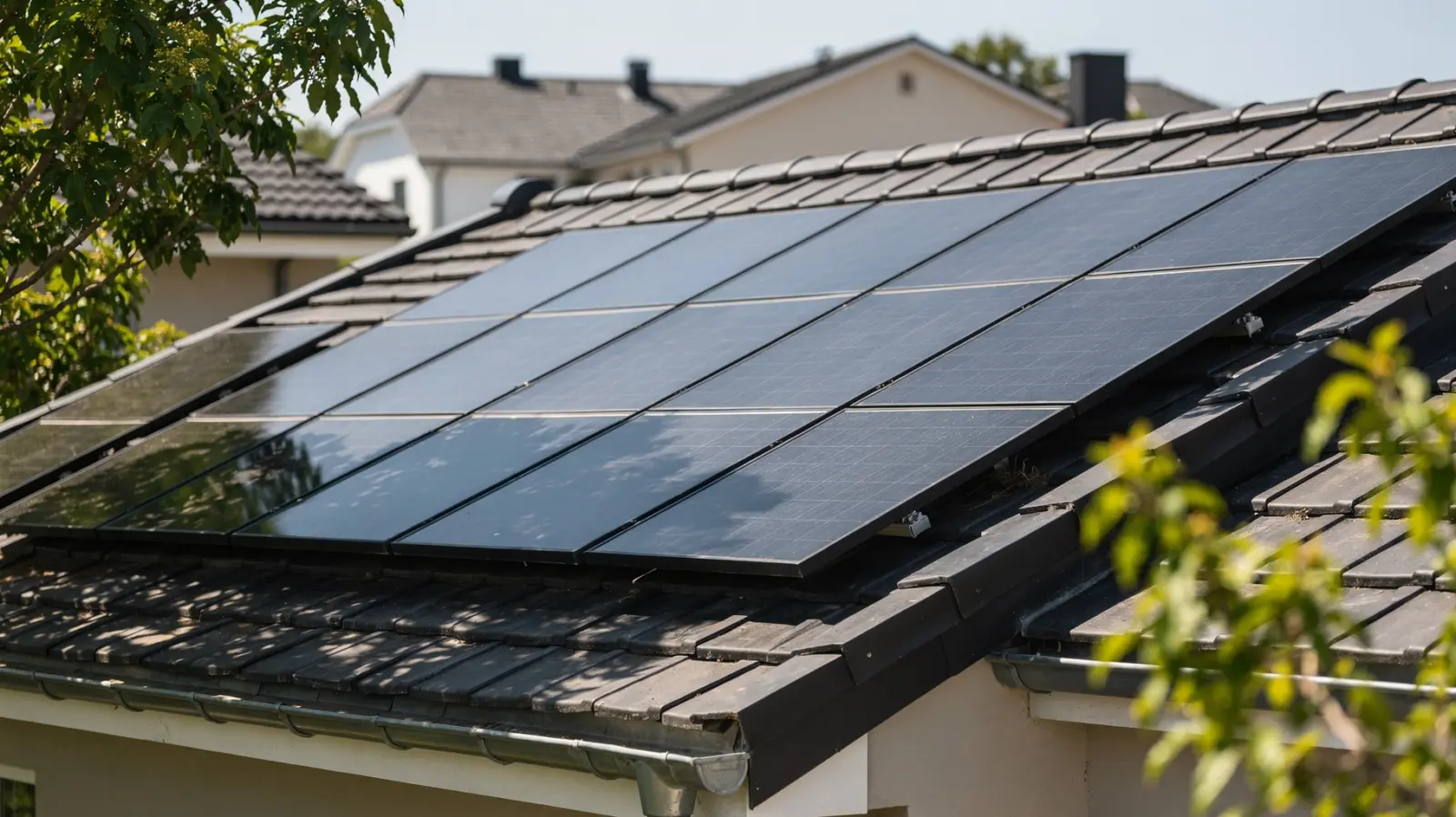

PV-Verschattung entsteht, wenn Umgebungseinflüsse Sonnenlicht auf ein Solarmodul teilweise oder vollständig blockieren. Typische Auslöser sind Bäume, Kamine, Gauben, Antennen, Nachbargebäude, Schnee, Schmutz oder auch falsche Montage. Schon kleine Schattenflächen können die Leistung messbar senken.
Ein Solarmodul besteht aus vielen miteinander verbundenen Zellen. Trifft Schatten auf einzelne Zellen, beeinflusst die Verschattung nicht nur die betroffene Stelle. Die Modulverschaltung sorgt dafür, dass der Stromfluss im gesamten Strang reagieren muss. Deshalb reicht häufig ein kleiner Schatten, um den Solarertrag des gesamten Moduls zu drücken.
Besonders kritisch sind Schatten, die sich im Tagesverlauf bewegen. Morgens kann ein Baum die Module verschatten, mittags ein Schornstein und abends die Dachkante. Genau deshalb gehört die Bewertung der Umgebungseinflüsse in jede Planung und Montage einer Photovoltaik-Anlage. Die Dachausrichtung entscheidet zusätzlich darüber, wann und wie lange Schatten auf die Module fallen.
Wichtige Ursache ist die Geometrie des Dachs. Verschattung tritt oft an Randbereichen, in unteren Modulreihen oder bei Dächern mit vielen Aufbauten auf. Auch Verschmutzung wirkt wie Verschattung, wenn Laub, Staub oder Vogelkot einzelne Zellbereiche abdecken. Bei winterlicher Sonneneinstrahlung verschärfen niedrige Sonnenstände diese Effekte.
Wie stark reduziert Verschattung den Ertrag einer Photovoltaikanlage?
PV-Verschattung reduziert den Ertrag einer Photovoltaikanlage nicht linear. Eine kleine Teilverschattung kann den Ertragsverlust unverhältnismäßig groß machen, wenn sie eine ganze Zellgruppe oder einen String beeinflusst. Die genaue Höhe hängt von Modulaufbau, Bypass-Diode und Wechselrichter ab.
Bei modernen Solarmodulen begrenzen Bypass-Dioden den Schaden einzelner Schattenzonen. Eine Bypass-Diode leitet den Strom an verschatteten Zellbereichen vorbei. Dadurch sinkt der Ertragsverlust meist stärker begrenzt, aber der betroffene Modulbereich erzeugt dann keinen oder weniger Strom. Der Verlust bleibt also real, auch wenn die Anlage weiterarbeitet.
Bei Vollverschattung fällt der Ertrag des betroffenen Moduls stark ab oder liegt nahe null. Bei Teilverschattung kann der Verlust größer sein, als die Schattenfläche vermuten lässt. Das liegt daran, dass der schwächste Bereich in einem String den Strom des gesamten Strings mitbeeinflusst. Ein Wechselrichter kann diesen Effekt nur teilweise ausgleichen.
Die konkrete Auswirkung hängt von der Modulverschaltung ab. In Serien-Strings wirkt sich die Verschattung eines Moduls oft auf den gesamten String aus. Bei Lösungen mit mehreren MPP-Trackern oder Moduloptimierern verteilt sich der Verlust besser. Eine pauschale Prozentzahl ist unseriös, weil Verschattung, Technologie und Dachlayout den Effekt stark verändern.
Für die Praxis zählt deshalb nicht nur die Schattenfläche, sondern die Schattenlage auf dem Modul. Ein schmaler Schattenstreifen über mehrere Zellen kann mehr Ertrag kosten als eine größere Schattenfläche am Rand. Genau deshalb ist eine saubere Planung vor der Montage so wichtig.
Welche Arten von Verschattung treten in der Praxis auf?
In der Praxis unterscheidet man vor allem dauerhafte, saisonale und vorübergehende Verschattung. Dauerhafte Verschattung kommt von festen Bauteilen wie Schornsteinen oder Dachaufbauten. Saisonale Verschattung entsteht durch den Sonnenstand im Winter. Vorübergehende Verschattung entsteht durch Wolken, Laub oder Schmutz.
Zu den häufigsten Formen gehören punktuelle Verschattung, Linienverschattung und Flächenverschattung. Punktuelle Verschattung entsteht etwa durch einen Ast oder eine Antenne. Linienverschattung entsteht durch Geländer, Dachkanten oder Kabel. Flächenverschattung betrifft ganze Modulbereiche, zum Beispiel durch Schnee oder ein benachbartes Gebäude.
Auch Teilverschattung und Vollverschattung sind in der Praxis wichtig. Teilverschattung betrifft nur einen Teil des Solarmoduls oder eines Strings. Vollverschattung trifft ein Modul oder mehrere Module fast komplett. Beide Formen wirken sich unterschiedlich auf den Solarertrag aus, aber beide mindern den Ertrag deutlich.
Bei Balkonkraftwerken spielt die Aufständerung oft eine große Rolle, weil Geländer, Brüstungen oder Nachbargebäude Schatten werfen. Bei Dachanlagen sind Aufbauten auf der Dachfläche meist die Hauptquelle. Wer sich auch mit winterlichen Ertragsschwankungen beschäftigt, findet im Artikel über Balkonkraftwerk im Winter zusätzliche Hinweise zu tiefem Sonnenstand und Schattenwirkung.
Welche technischen Auswirkungen hat Verschattung auf Solarmodule und Wechselrichter?
Verschattung verändert den Stromfluss im Solarmodul und damit im gesamten String. Der Wechselrichter arbeitet dann mit einem verschobenen Arbeitspunkt. Dadurch sinkt die maximale Leistung, und im ungünstigen Fall entstehen zusätzliche Verluste durch Mismatch-Effekte zwischen ungleich belasteten Modulen.
Bypass-Dioden schützen einzelne Zellgruppen vor Überlastung und Hotspots. Ohne Bypass-Diode könnte verschattete Teilfläche stark erwärmen, weil benachbarte, beleuchtete Zellen Strom durch die dunkle Zone drücken. Mit Bypass-Diode wird die betroffene Zellgruppe überbrückt. Das senkt das Schadensrisiko, aber nicht den Ertragsverlust.
Der Wechselrichter beeinflusst, wie gut die Photovoltaik-Anlage mit Verschattung umgeht. Ein String-Wechselrichter reagiert empfindlicher, wenn ein Modul im String deutlich schwächer arbeitet. Systeme mit mehreren MPP-Trackern oder Moduloptimierern können Unterschiede innerhalb der Modulverschaltung besser ausgleichen. Die Grundregel bleibt: Je ungleichmäßiger die Bestrahlung, desto größer der technische Verlust.
Verschattung kann außerdem den Temperaturhaushalt eines Solarmoduls verschlechtern. Teilverschattete Bereiche verhalten sich elektrisch anders als frei belichtete Bereiche. Das erhöht das Risiko für lokale Belastungen. Deshalb sind saubere Planung, passende Stringaufteilung und die Berücksichtigung von Umgebungseinflüssen keine Detailfragen, sondern Kernpunkte jeder PV-Auslegung.
Wer zusätzlich die Wirtschaftlichkeit einer kleinen Anlage verstehen will, sollte auch die Eigenverbrauchsseite kennen. Der Artikel zu Balkonkraftwerk-Eigenverbrauch erhöhen zeigt, wie mehr direkt genutzter Solarstrom Ertragseinbußen teilweise abfedert.
Wie kann man Verschattung bei Planung und Montage vermeiden oder reduzieren?
Verschattung lässt sich vor allem durch gute Planung und saubere Montage reduzieren. Wichtig sind eine prüfende Vor-Ort-Betrachtung, die richtige Dachausrichtung, freie Modulflächen und eine Stringplanung, die Schattenzonen trennt. Vollständige Vermeidung gelingt nicht immer, aber die Auswirkungen lassen sich oft deutlich senken.
Planung beginnt mit der Analyse des Schattenwurfs über den Tag und über die Jahreszeiten. Schornsteine, Gauben, Bäume und Nachbargebäude müssen in die Beurteilung. Module sollten nach Möglichkeit so platziert werden, dass keine dauerhaften Schatten auf Zellbereiche fallen. Bei Teilverschattung hilft oft eine andere Modulposition auf dem Dach besser als jede spätere Elektroniklösung.
Bei der Montage lohnt sich auch der Blick auf Abstände und Reihenfolge. Module sollten nicht unnötig nahe an Dachkanten, Aufbauten oder Antennen sitzen. Wenn Schatten unvermeidbar sind, gehört die betroffene Fläche in einen getrennten String oder auf einen eigenen MPP-Tracker. So begrenzt die Modulverschaltung den Ertragsverlust auf einen kleineren Teil der Anlage.
Technische Mittel gegen Verschattung sind unter anderem Bypass-Dioden, Optimierer und bei manchen Anlagen Mikro-Wechselrichter. Diese Lösungen ersetzen keine gute Planung, verbessern aber den Umgang mit unvermeidbaren Schatten. Für wirtschaftliche Entscheidungen ist außerdem wichtig, wie stark die Anlage insgesamt genutzt wird. Der Beitrag zu Balkonkraftwerk rentabel ordnet ein, wann Mindererträge die Rendite spürbar beeinflussen.
| Maßnahme | Wirkung bei Verschattung | Typischer Einsatz |
|---|---|---|
| Freie Modulplatzierung | Verhindert dauerhafte Schatten auf Zellen | Neuplanung, Dachbelegung |
| Getrennte Stringführung | Begrenzt Verluste auf verschattete Bereiche | Dachanlagen mit Aufbauten |
| Bypass-Diode | Schützt vor Hotspots und überbrückt Zellgruppen | Nahezu alle modernen Solarmodule |
| Optimierer oder Mikro-Wechselrichter | Reduziert Mismatch-Verluste | Komplexe Dächer, Teilverschattung |
| Regelmäßige Reinigung | Entfernt Schmutz als Verschattungsquelle | Staubige, laubreiche oder verschneite Standorte |
Wer Verschattung ernst nimmt, plant nicht nur Module, sondern auch Schatten. Genau diese Sicht entscheidet in der Photovoltaik über dauerhaft guten Solarertrag. Die wichtigsten Stellschrauben heißen Standortwahl, Dachausrichtung, Montagehöhe, Stringdesign und eine realistische Bewertung der Umgebungseinflüsse.
