⏱ 12 Min. Lesezeit
- Photovoltaik Zählerschrank verbindet Solaranlage sicher mit Hausanschluss
- Wichtige Komponenten: Hauptzähler, Einspeisezähler, Fehlerstromschutzschalter
- Modulare Bauweise ermöglicht einfache Wartung und Erweiterung
- Gesetzliche Vorgaben wie VDE-AR-N 4105 und Messstellenbetriebsgesetz sind einzuhalten
Planung der Anschlusskonfiguration eine maßgebliche Rolle, um eine maximale Effizienz sowie einen langfristig störungsfreien Betrieb sicherzustellen. Die Auswahl eines geeigneten Zählerschranks ist somit nicht nur eine technische, sondern auch eine sicherheitsrelevante Entscheidung im Rahmen der Photovoltaikinstallation.
Herausforderungen bei der Integration von Photovoltaikzählern – typische Probleme und Lösungsansätze
Der Einsatz eines spezialisierten Photovoltaik Zählerschranks ist im Kontext moderner Energieerzeugung und -verteilung unverzichtbar. Ein solcher Schrank gewährleistet nicht nur die ordnungsgemäße Erfassung des erzeugten Stroms, sondern erfüllt auch spezifische Anforderungen an Sicherheit und Kommunikation mit Netzbetreibern. Die Integration aus klassischen Zählerschränken entwickelte Anlagen kann ohne passende Anpassungen zu erheblichen Problemen führen, etwa durch fehlende Platzreserven für Mess- und Steuereinheiten oder unzureichende Trennung von Stromkreisen. Die Komplexität der Kombination von Einspeisung, Verbrauch und Speicherlösungen erfordert exakte Planung und Umsetzung der Anschluss- und Messsysteme.
Typische Fehlkonfigurationen bei der Installation von Photovoltaik Zählerschränken resultieren häufig aus mangelndem Verständnis der geltenden Normen und der Funktionsweise der eingesetzten Komponenten. Beispielsweise führt eine fehlerhafte Anordnung der Sicherungen oder die Verwendung ungeeigneter Zähleranschlusstechnik zu Messfehlern oder technischem Risiko wie Rückspeisung in das Versorgungsnetz. Oft wird zudem vergessen, die Anforderungen für den Schutz vor Gleichstromfehlern einzuhalten, die speziell bei PV-Anlagen relevant sind. Nicht selten werden außerdem Kommunikations- und Fernsteuerinterfaces nicht korrekt eingebunden, was Rückmeldungen an Netzbetreiber verzögert oder verhindert.
- Komplett-Zählerschrank mit 2x 3-Punkt Zählerfeldern, Verteilerfeld und APZ.
- Komplett mit 2x SLS-Schalter, FI-Schalter, 12 Sicherungsautomaten, Überspannungsschutz (Kombiableiter) und…
- Hochwertige Ware in 1A Elektriker-Qualität! Universell einsetzbar bei Neubauten oder Altbau-Sanierungen.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.20.07.2026 22:13 Alle Angaben ohne Gewähr.
Gesetzliche und technische Vorgaben wie die VDE-AR-N 4105 oder das Messstellenbetriebsgesetz definieren klar, welche Voraussetzungen ein Photovoltaik Zählerschrank erfüllen muss. Die VDE-AR-N 4105 verlangt beispielsweise die berührungssichere und eindeutig gekennzeichnete Trennung von Einspeisung und Eigennutzung, während das Messstellenbetriebsgesetz die Ausstattung mit eichrechtskonformen Messeinrichtungen und die Integration intelligenter Messsysteme vorschreibt. Zusätzlich sind Anforderungen an Überspannungsschutz, Brandverhalten und Dokumentation zu beachten, die je nach Anlagengröße und Netzanschlusspunkt variieren können.
Aufbau und Komponenten eines Photovoltaik Zählerschranks – funktionale Übersicht

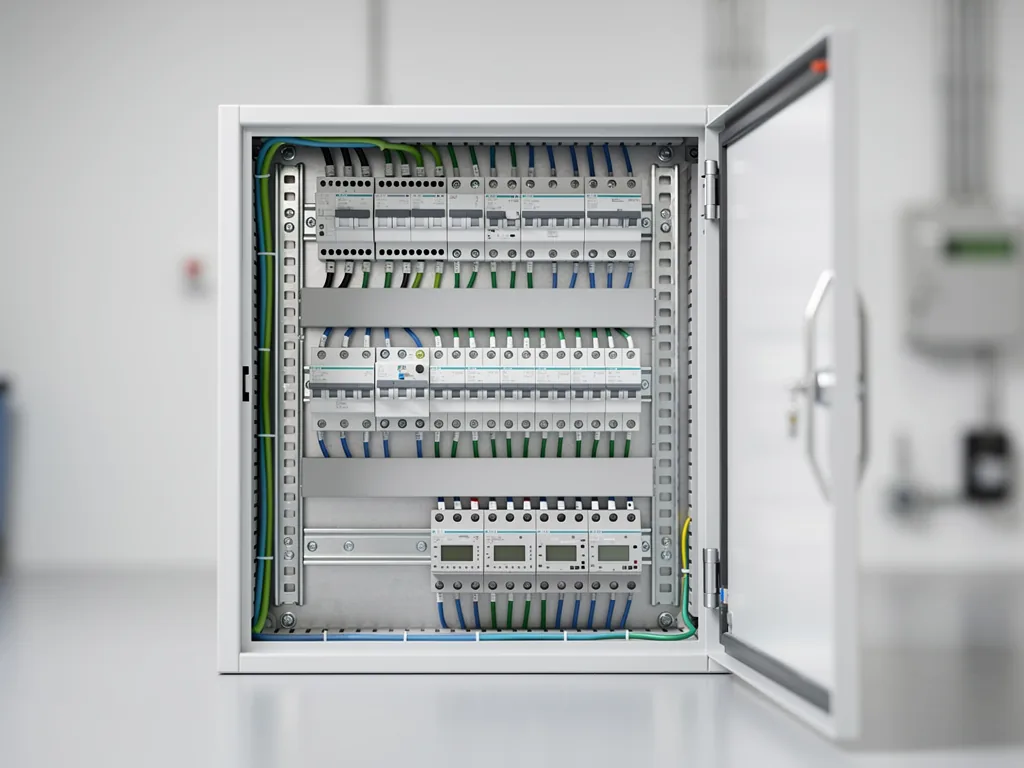

Ein Photovoltaik Zählerschrank ist speziell darauf ausgelegt, die sichere und normgerechte Erfassung sowie Steuerung der Einspeisung von Solarstrom ins öffentliche Netz zu gewährleisten. Die grundlegenden Standardbauteile umfassen dabei Zähler zur Messung der erzeugten Energie, Sicherungen zum Schutz vor Überlast und Kurzschluss sowie Überspannungsschutzgeräte, die empfindliche Elektronik vor Spannungsspitzen durch Blitzeinschlag oder Schaltvorgänge bewahren. Gerade im Kontext von erneuerbaren Energien ist eine präzise und zuverlässige Messtechnik unabdingbar, wobei moderne Systeme nach VDE-Normen mindestens einen bidirektionalen Einspeisezähler enthalten müssen.
Standardbauteile und ihre Aufgaben
Der Zähler bildet das Herzstück des Zählerschranks und erfasst den exakten Einspeisepunktstrom. Neben klassischen Ferraris-Zählern kommen zunehmend elektronische Messsysteme zum Einsatz, die digitale Schnittstellen für intelligente Netzkommunikation bieten. Sicherungen sind meist als NH-Sicherungen oder Feinsicherungen ausgeführt und unterbrechen bei Fehlerströmen oder Überlast rechtzeitig den Stromkreis. Überspannungsschutzmodule sind als kombinierte Typ 1+2-Geräte installiert und verhindern Schäden durch Netzrückwirkungen. Ihre regelmäßige Wartung stellt sicher, dass Schutzfunktionen dauerhaft gewährleistet bleiben.
Integration von Einspeisezählern und Mehrtarifzählern – Besonderheiten und Varianten
Die Integration von Einspeisezählern ist in der Praxis häufig mit der Nutzung von Mehrtarifzählern verbunden, die je nach Tageszeit unterschiedliche Tarife abbilden und somit die Abrechnung der erzeugten Energie optimieren. Typischerweise werden Drehstromzähler verwendet, um auch Anlagen mit größerer Leistung abzudecken. Variantenreich sind zudem die Kommunikationsschnittstellen zur Fernabfrage: Während ältere Zähler noch manuell abgelesen werden, ermöglichen moderne Smart-Meter-Komponenten eine automatisierte Datenübertragung, was den Aufwand für Betreiber und Netzbetreiber reduziert.
Schutzmechanismen und Steuerungseinheiten – was wichtig ist für Sicherheit und Monitoring
Der Schutz des Photovoltaik-Zählerschranks geht über die reine Sicherung hinaus: Steuerungseinheiten überwachen Spannungs- und Stromwerte kontinuierlich und ermöglichen automatische Abschaltungen bei Netzproblemen. Dies ist besonders wichtig, um Rückspeisungen bei Netzausfällen zu verhindern und somit die Sicherheit von Installateuren zu gewährleisten. Spezielle Überwachungsrelais registrieren Fehlerströme und initiieren die Abschaltung sowie die Alarmierung. Monitoring-Systeme mit grafischen Benutzeroberflächen schaffen Transparenz und ermöglichen detaillierte Analysen der Anlagendaten, was eine präzise Fehlerdiagnose und Effizienzsteigerungen erlaubt.
Praxisvergleich: Aufputz vs. Unterputz Photovoltaik Zählerschränke
Photovoltaik Zählerschränke sind essenzielle Komponenten für die sichere und normgerechte Integration von Solaranlagen in Gebäuden. Die Entscheidung zwischen Aufputz- und Unterputz-Varianten beeinflusst maßgeblich die Installationsmethode, Wartungsfreundlichkeit und optische Integration. Aufputz-Zählerschränke werden außen auf der Wand installiert, was eine einfache Montage und unkomplizierte Zugänglichkeit gewährleistet. Diese Variante eignet sich besonders für Altbauten oder Gebäude mit massiven Außenwänden, bei denen das Einlassen in die Wand technisch schwierig oder unwirtschaftlich wäre. Allerdings kann es bei beengten Platzverhältnissen oder optischen Anforderungen als störend empfunden werden, da das Gehäuse sichtbar bleibt.
Im Gegensatz dazu werden Unterputz-Zählerschränke bündig in die Wand eingelassen, was die Optik deutlich verbessert und den Platz an der Wand schont. Diese Variante ist bevorzugt bei Neubauten oder Gebäuden mit Trockenbauwänden, da die Einbauhöhe und Position vorab mitgeplant werden können. Allerdings erfordert der Unterputzeinbau einen erhöhten planerischen Aufwand und das spätere Umschalten oder Nachrüsten kann komplizierter sein. Zudem ist beim Unterputz-Zähler eindeutig auf ausreichenden Schutz gegen Feuchtigkeit und einfachen Zugang zu achten, um Wartungsarbeiten ohne größeren Aufwand zu ermöglichen.
Vor- und Nachteile im Alltagsbetrieb
Die Aufputzmontage ermöglicht schnelles Austauschen von Zählern und zusätzlichen Komponenten, was gerade bei regelmäßigen Prüfungen oder Änderungen im System von Vorteil ist. Der Nachteil liegt im geringeren Schutz vor mechanischer Beschädigung oder Witterungseinflüssen bei schlechter Installation. Unterputzschränke bieten einen höheren Schutz und eine dezentere Optik, bergen aber das Risiko von längeren Stillstandszeiten bei Reparaturbedarf, da für den Zugang häufig Trockenbau oder Verkleidungen entfernt werden müssen.
Auswahlkriterien basierend auf Gebäudeart und Installationsumgebung
Für Wohngebäude mit vorgehängten Fassaden oder Putz können Aufputzsysteme die bessere Wahl sein, da die Fassadenstruktur nicht beeinträchtigt wird. In Passivhäusern oder modernen Neubauten mit schlanken Wänden wird oft der Unterputz-Zählerschrank gewählt, um Wärmebrücken zu minimieren und ein einheitliches Erscheinungsbild zu gewährleisten. Ebenso bestimmen Umweltbedingungen, wie Feuchtigkeit und Staubbelastung, die Wahl: In feuchten Kellerräumen oder Garagen sind Aufputzlösungen mit IP-Schutzklasse oft robuster.
Beispielhafte Einsatzzwecke und Installationsbeispiele
Ein typisches Beispiel für einen Aufputz Photovoltaik Zählerschrank findet sich in Altbauten, in denen der Einbau zusätzlicher Technik nachträglich erfolgen soll. Hier ermöglicht die Aufputzlösung einen schnellen Anschluss ohne große Umbauarbeiten. In einem neu errichteten Einfamilienhaus verwenden Elektriker häufig Unterputz-Zählerschränke, um alle Komponenten der Solaranlage und Verteilung technisch und optisch harmonisch zu integrieren. Ein häufiger Fehler ist die Wahl eines zu kleinen Schrankvolumens, was bei der Erweiterung der PV-Anlage zu Platzproblemen und aufwändigen Erweiterungen führt.
Planungstipps für die Auswahl und Installation eines Photovoltaik Zählerschranks
Checkliste für Planer und Endverbraucher: Was muss berücksichtigt werden?
Bei der Auswahl eines Photovoltaik Zählerschranks ist zunächst die genaue Leistungsgröße der PV-Anlage entscheidend, da der Zählerschrank entsprechend dimensioniert sein muss, um alle Mess- und Schutzeinrichtungen sicher aufzunehmen. Neben der Anschlussleistung muss auch die Anzahl der zu integrierenden Komponenten berücksichtigt werden, beispielsweise Wechselrichter, Energiemanagement-Systeme und Einspeisepunkte. Weiterhin ist der Schutzgrad des Schranks relevant – im Außenbereich sollte mindestens IP54 eingehalten werden, um Feuchtigkeit und Staub zuverlässig fernzuhalten. Ein häufiger Fehler besteht darin, die Ausbaureserve zu vernachlässigen: Für spätere Erweiterungen oder Smart-Meter-Integration empfiehlt sich eine modulare Bauweise mit zusätzlichem Platzangebot. Die korrekte Einplanung von Erdungsschienen und Fehlerstromschutz ist ebenfalls unerlässlich, damit die Stromkreise normgerecht abgesichert werden.
Abstimmung mit Energieversorger und Messstellenbetreiber – wichtige Schnittstellen
Vor der Installation ist eine frühzeitige Abstimmung mit dem zuständigen Energieversorger und dem Messstellenbetreiber zwingend erforderlich, um technische Vorgaben und Anschlussbedingungen rechtzeitig zu klären. So legen Netzbetreiber häufig unterschiedliche Anforderungen an die Zählerplätze oder die Art der Messeinrichtung fest, etwa die Verwendung von elektronischen Mehrtarifzählern oder die Integration intelligenter Messsysteme. Planer sollten mögliche Vorgaben zur Leitungsführung und Kabelführung innerhalb des Zählerschranks mit einplanen, um spätere Nachrüstungen oder Umbauten zu vermeiden. Ein häufig unterschätzter Punkt ist die Anbindung von Kommunikationsschnittstellen wie M-Bus oder Ethernet, denn deren Nachrüstung ist im Regelfall kostenintensiver und aufwändiger. Auch die Einhaltung lokaler Normen und technische Anschlussbedingungen (TAB) des Netzbetreibers ist unverzichtbar.
Zukunftssichere Features: Erweiterungsmöglichkeiten und Smart Meter Integration
In Zeiten zunehmender Digitalisierung und Energiewende gewinnt die Smart Meter Integration immer mehr an Bedeutung. Deshalb sollte der Photovoltaik Zählerschrank so geplant werden, dass eine Nachrüstung intelligenter Messsysteme problemlos möglich ist. Das umfasst beispielsweise zusätzliche modulare Schalten und Kommunikationseinheiten sowie ausreichend Platz für Gateways zur Netzanbindung. Auch eine flexible Konfiguration der Installationsplätze ermöglicht es, den Zählerschrank auf veränderte Anforderungen wie Batteriespeicher oder Elektromobilität vorzubereiten. Tipp: Eine vorausschauende Planung der Stromkreise mit separat abgesicherten Leitungen erleichtert spätere Erweiterungen erheblich und vermeidet unnötige Kosten für Neuverkabelungen. Zukunftssicherheit bedeutet daneben auch, dass der Schrank kompatibel zu aktuellen Normen wie VDE-AR-N 4100 und VDE-AR-N 4110 ist, damit er auch bei der nächsten Technikgeneration ohne größeren Aufwand genutzt werden kann.
Wartung, Fehlerdiagnose und häufige Fragen zum Photovoltaik Zählerschrank
Typische Fehlerbilder und wie man sie erkennt
Im Betrieb von Photovoltaik Zählerschränken treten häufig Fehler im Bereich der Sicherungen, der Anschlussklemmen oder der Messgeräte auf. Ein typisches Fehlerbild ist beispielsweise eine ausgefallene Sicherung aufgrund von Überlast oder Verschleiß, erkennbar durch einen plötzlichen Stromausfall oder schwankende Einspeisewerte. Verdrehte oder lose Anschlussklemmen können zu erhöhtem Übergangswiderstand und Wärmeentwicklung führen, was oft an verfärbten oder teils geschmolzenen Kabelschuhen sichtbar wird. Auch Fehlfunktionen bei intelligenten Zählern oder Messwandlern sind nicht selten: Eine nicht korrekte Einspeisemessung kann sich durch unerwarteten Energieverlust oder inkonsistente Daten im Monitoring-System bemerkbar machen.
Wartungsintervalle und Prüfkriterien für einen sicheren Betrieb
Für einen zuverlässigen, sicheren Betrieb empfiehlt sich eine regelmäßige Wartung des Zählerschranks etwa alle 1 bis 2 Jahre, kombiniert mit Sichtprüfungen mindestens einmal jährlich. Dabei sind insbesondere die Festigkeit der Schraubverbindungen, die Unversehrtheit der Isolierungen und die Funktionsfähigkeit von Sicherungs- und Schutzvorrichtungen zentral. Die Prüfung muss die Prüfung der Erdungsanlagen und die Überprüfung auf Korrosion einschließen, da eine mangelhafte Erdung erhebliche Sicherheitsrisiken birgt. Die Messgenauigkeit der Zähler sollte im Rahmen der vorgeschriebenen Prüfzyklen kontrolliert und kalibriert werden. Neben Sichtkontrollen ist bei professioneller Wartung der Einsatz von Thermografie-Kameras sinnvoll, um Hotspots frühzeitig zu erkennen.
Praxisbeispiele: Probleme und Lösungen aus der Betreiberperspektive
Ein Betreiber berichtete, dass nach einem Blitzeinschlag im benachbarten Stromnetz der Photovoltaik Zählerschrank plötzlich keine korrekten Einspeisedaten mehr lieferte. Die Ursache lag in beschädigten Sicherungen und einem ausgefallenen Überspannungsschutzmodul, das im Zuge der Wartung ersetzt wurde. Bei einem anderen Fall führte eine unzureichende Befestigung der Klemmen unter Last zu Wärmeentwicklung und einem späteren Ausfall einzelner Module der PV-Anlage. Nach dem Nachziehen der Verbindungen und einer thermografischen Inspektion ließ sich das Problem dauerhaft beheben. Diese Beispiele verdeutlichen, dass regelmäßige Inspektionen und schnelle Reaktionen bei Abweichungen entscheidend sind.
Fazit
Ein fundierter Photovoltaik Zählerschrank ist essenziell für die sichere und effiziente Anbindung der Solaranlage an das Hausnetz. Die Auswahl sollte neben der Einhaltung technischer Normen vor allem auf die richtige Dimensionierung, ausreichenden Schutzmechanismen und die einfache Erweiterbarkeit achten. Damit stellen Sie nicht nur die zuverlässige Erfassung und Verteilung des erzeugten Stroms sicher, sondern ermöglichen auch zukünftige Anpassungen an steigende Anforderungen.
Für Ihre Entscheidung empfiehlt es sich, frühzeitig einen Fachpartner für die Planung und Installation einzubeziehen, der sowohl die gesetzlichen Vorgaben als auch die praktischen Bedürfnisse im Blick hat. So profitieren Sie langfristig von einem maßgeschneiderten Photovoltaik Zählerschrank, der maximale Effizienz und Sicherheit gewährleistet.
