⏱ 13 Min. Lesezeit
- Fachgerechte Installation sichert kontinuierliche Stromversorgung bei Netzausfall.
- FI-Schalter Typ B oder B+ sind für PV-Notstrombetrieb empfohlen.
- Zählerschrank muss DIN VDE 0100 und 4105 Vorschriften erfüllen.
- Selektive Schutzeinrichtungen verbessern Betriebssicherheit.
- LS-Schalter mit 25-40 % über maximaler Last bemessen
- FI-Schalter Typ B oder Typ B+ erkennt Gleich- und Wechselfehlerströme
- DIN VDE 0100-712 regelt Schutz bei PV-Notstrombetrieb

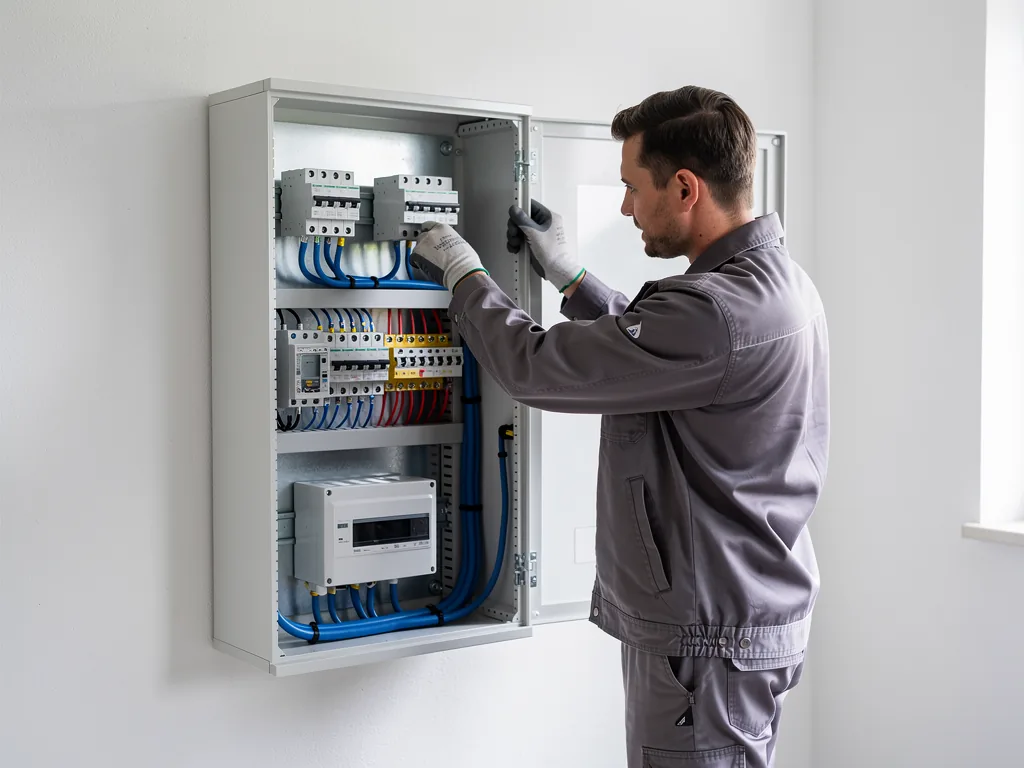

fachgerechte Installation und professionelle Absicherung verhindern nicht nur elektrische Gefahren, sondern gewährleisten auch die kontinuierliche Stromversorgung im Falle eines Netzausfalls. Dabei spielt die korrekte Dimensionierung der Schutzkomponenten ebenso eine entscheidende Rolle wie die angepasste Leitungsführung und die Integration von Notstromwechselrichtern.
Insbesondere bei modernen PV-Systemen mit Notstrombetrieb muss der Zählerschrank so ausgelegt sein, dass er den erhöhten Anforderungen an Sicherheit, Wartungsfreundlichkeit und Wirtschaftlichkeit gerecht wird. Komplexe Vorschriften und Normen wie die DIN VDE 0100 und DIN VDE 4105 müssen hierbei präzise umgesetzt werden, um Haftungsrisiken zu minimieren und den Schutz von Personen und Geräten zu gewährleisten. Zudem erleichtert eine sachgemäße Installation mögliche Erweiterungen und Wartungen nachhaltig.
Das optimale Absichern des Zählerschranks PV Notstrom erfordert fundiertes technisches Wissen, sorgfältige Planung sowie die Verwendung geeigneter Schutzeinrichtungen wie Fehlerstromschutzschalter (RCCB) und Leitungsschutzschalter (LS). Nur durch die Integration spezifischer Sicherheitsmaßnahmen lässt sich die Funktionalität der PV-Anlage im Notstrombetrieb langfristig sicherstellen und gleichzeitig ein gefahrloser Betrieb garantieren.
Wie wird ein Zählerschrank PV Notstrom optimal abgesichert?
Die Absicherung eines Zählerschranks für PV-Notstromsysteme erfordert ein präzises Zusammenspiel verschiedener Schutzmechanismen, um sowohl die elektrische Sicherheit als auch die Funktionalität im Inselbetrieb zu gewährleisten. Im Notstrombetrieb sind insbesondere Fehlerstrom-Schutzschalter (FI) und Leitungsschutzschalter (LS) essentiell, da sie das Risiko von elektrischen Unfällen und Schäden durch Überlast oder Kurzschluss minimieren. Für PV-Systeme mit Notstromfähigkeit müssen dabei oft spezielle Typen von Schutzgeräten eingesetzt werden, die auf die Eigenheiten des Gleichstrom- und Wechselstromanschlusses abgestimmt sind.
- FI-Schalter Typ B: Erkennt sinusförmige Wechsel-, pulsierende Gleich- und glatte Gleichfehlerströme sowie h…
- 40 A / 30 mA Bemessung: Allstromsensitiver Schutz für Personen und Anlagen – auch bei komplexen Fehlerstrom…
- 4-polige Bauweise: Für dreiphasige Systeme mit Neutralleiter – ideal für Industrie, PV, E-Mobilität oder Fr…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.20.07.2026 22:12 Alle Angaben ohne Gewähr.
Die Auswahl und Dimensionierung der Sicherungen richtet sich nach den spezifischen Lasten und Verbindungspunkten im Zählerschrank. Üblich sind LS-Schalter mit Bemessungsströmen, die 25-40 % über der zu erwartenden maximalen Last liegen, um unnötige Auslösungen zu vermeiden, jedoch bei Überstrom zuverlässig zu reagieren. Beim FI-Schalter empfiehlt sich ein Typ B oder Typ B+ Schalter, der Gleich- und Wechselfehlerströme erkennt, da PV-Anlagen durch Halbleiter oft Gleichfehlerströme entwickeln. Damit ist im Fehlerfall auch bei Notstrombetrieb ein sicherer Schutz gewährleistet, wie in der DIN VDE 0100-712 beschrieben.
Der korrekte Einbau verlangt zudem die Beachtung der zeitlichen Verzögerung bei der Auslösung, um kurzzeitige Lastspitzen beim Umschalten nicht als Fehler zu interpretieren. Moderne Zählerschränke für PV-Notstromlösungen sollten daher mit selektiven oder charakteristisch angepassten Schutzeinrichtungen ausgestattet sein. Die Integration von Fehlerstrom-Schutzeinrichtungen mit Fehlerstromerkennung auf unterschiedlichen Ebenen erlaubt eine gezielte Lokalisierung und Abschaltung fehlerhafter Stromkreise, was die Betriebssicherheit deutlich erhöht.
Technische Anforderungen an den Zählerschrank für PV-Notstromsysteme
Normen und Vorschriften für elektrische Installationen mit Notstromfunktion
Der Zählerschrank für PV-Notstromsysteme muss den besonderen Anforderungen der DIN VDE 0100-551 entsprechen, die den Aufbau und Betrieb von Insel- und Notstromanlagen regelt. Zusätzlich sind die Vorgaben der VDE-AR-N 4105 zur Einspeisung von Photovoltaikanlagen ins Niederspannungsnetz zu beachten, da sie auch Regelungen zur Schaltbarkeit und Absicherung beim Netzverlust enthalten. Eine häufige Fehlerquelle ist das Ignorieren der vorgeschriebenen Fehlerstrom-Schutzeinrichtungen (FI/AFDD), die im Notstrombetrieb unabhängig vom Netzanschluss zuverlässig auslösen müssen. Die korrekte Auswahl und Integration dieser Schutzmaßnahmen ist ein entscheidender Faktor für die Betriebssicherheit und Netzstabilität.
Aufbau und Komponenten eines normkonformen Zählerschranks für PV-Notstrom
Im Gegensatz zu Standardzählern beinhaltet ein Zählerschrank für PV-Notstromsysteme zusätzliche Komponenten wie Umschaltvorrichtungen (ATS, Automatic Transfer Switch), die zwischen Netz- und Inselbetrieb wechseln. Diese Schaltelemente müssen für Lastströme ausgelegt sein, die je nach installierter PV-Leistung und Speichergröße variieren können. Die Absicherung erfolgt typischerweise über spezielle Leitungsschutzschalter mit koordinierter Auslösecharakteristik, die sowohl netzabhängige als auch netzunabhängige Betriebszustände abdecken. Darüber hinaus ist eine DC-Trennvorrichtung notwendig, um im Fehlerfall die PV-Module sicher vom System zu trennen. Die verbaute Messtechnik muss auch im Notstrommodus den Energiefluss präzise erfassen, was für Abrechnung und Monitoring essentiell ist.
Unterschiede zu Standardzählern ohne Notstromfunktion
Im Gegensatz zu Standardzählern, die lediglich den Verbrauch erfassen und über eine einfache Sicherung abgesichert sind, erfordert der Zählerschrank für PV-Notstromsysteme eine Mehrfachfunktionalität. Er muss den Messstellenbetrieb, die Integration von Energiespeichern, die automatische Umschaltung bei Netzausfall und den sicheren Betrieb im Inselnetz gewährleisten. Die Schaltmechanismen müssen innerhalb von Millisekunden reagieren, um Versorgungslücken zu minimieren. Zudem sind die Anlagen elektronisch so zu trennen, dass Rückspeisungen ins Netz unterbunden werden, um Netzfehler zu vermeiden. Die Kombination aus Schutz-, Steuer- und Messtechnik macht den Aufbau deutlich komplexer und erfordert speziell geschulte Fachkräfte für Planung und Installation.
Fachgerechte Installation des PV-Notstromzählers: Schritt-für-Schritt-Anleitung
Vorbereitung und Planung der Installation im Gebäude
Die Installation des Zählerschrank PV Notstrom erfordert eine präzise Planung, um spätere Störungen und Sicherheitsmängel zu vermeiden. Zunächst sollte der geeignete Einbauort bestimmt werden, idealerweise in unmittelbarer Nähe zum Hauptverteilerschrank, um kurze Leitungswege und eine saubere Integration zu gewährleisten. Dabei sind vorhandene Brandschutzbestimmungen und Zugänglichkeit für Wartungsarbeiten zwingend zu berücksichtigen. Außerdem muss vorab geprüft werden, ob der vorhandene Zählerschrank für die Erweiterung mit dem PV-Notstromzähler technisch geeignet und zugelassen ist. Planen Sie außerdem die passenden Kabelquerschnitte und Absicherungselemente gemäß den geltenden Normen DIN VDE 0100 und VDE-AR-N 4105 ein.
Elektrischer Anschluss und Integration in die Hausinstallation
Der eigentliche Anschluss des PV-Notstromzählers erfolgt nach sorgfältiger Dokumentation der bestehenden Hausinstallation. Dazu wird der Zähler für die Notstromfunktion als separater Messpunkt im Zählerschrank eingebaut, wobei sowohl die Einspeisung der PV-Anlage als auch die Versorgung der kritischen Verbraucher berücksichtigt werden müssen. Besonderes Augenmerk liegt auf der korrekten Verdrahtung, die eine automatische Umschaltung bei Netzausfall ermöglicht, ohne dass Netzstrom zurückfließt. Hierbei sind insbesondere die erforderlichen Trennvorrichtungen und der Schutzleiter ordnungsgemäß anzuschließen. Durch den Einsatz eines geregelten Umschalterelements wird sichergestellt, dass die Notstromfunktion zuverlässig aktiviert wird, wenn das Netz ausfällt, ohne Gefahr für das Netzpersonal.
Prüfung und Inbetriebnahme inklusive Sicherheitstest
Nach erfolgreichem Anschluss ist eine umfassende Prüfung aller Verbindungen und Schutzmaßnahmen unerlässlich. Hierzu zählt unter anderem die Kontrolle der korrekten Zählerfunktion sowie die Überprüfung aller Schutzorgane wie Leitungsschutzschalter und Fehlerstromschutzschalter (RCD). Die Funktionsfähigkeit der automatischen Umschaltung ist durch Simulation eines Netzausfalls zu testen, um sicherzustellen, dass die PV-Notstromversorgung bei einem Stromausfall nahtlos übernimmt. Während der Inbetriebnahme sollte die elektrische Anlage zudem auf Spannungsfreiheit in den betreffenden Bereichen geprüft werden, um das Unfallrisiko für Installateure und Nutzer auszuschließen. Zusätzlich ist zu verifizieren, dass der Zähler richtig misst und die Datenübertragung an den Netzbetreiber korrekt erfolgt.
Vergleich: Typische Zählerschränke mit und ohne PV-Notstromfunktion
Zählerschränke ohne PV-Notstromfunktion sind oft als Standardlösung konzipiert und bieten eine konventionelle Ausstattung mit Hauptsicherung, Zählerplatz und Leitungsschutzschaltern. Die Komponentenausstattung ist auf eine einfache Netzrückeinspeisung und Verbrauchserfassung ausgelegt, ohne spezielle Vorrichtungen für eine Notstromversorgung bei Netzausfall. Typische Fehler in der Praxis entstehen hier durch eine unzureichende Berücksichtigung der dynamischen Anforderungen von Photovoltaikanlagen, was insbesondere bei der Netz- und Anlagenstabilität kritisch sein kann. Das Fehlen eines Umschalters oder einer automatischen Trennung der Einspeisung verhindert eine sichere Notstromversorgung aus der PV-Anlage.
Dagegen integrieren Zählerschränke mit PV-Notstromfunktion spezifische Komponenten wie einen automatischen Umschalter, differenzierte Fehlerstromschutzeinrichtungen sowie separate Steckdosen oder Anschlüsse für Notstromverbraucher. Diese Schränke sind so ausgelegt, dass sie bei Netzausfall eine schnelle und sichere Umschaltung ermöglichen und damit die Versorgung kritischer Verbraucher gewährleisten. In der Komponentenausstattung wird zusätzlich auf eine komplexe Schutztechnik geachtet, die nicht nur die Eigen- und Fremdschutzfunktionen erfüllt, sondern auch das Batteriesystem oder Hybrid-Wechselrichter einbindet. Dies führt häufig zu einem deutlich höheren Planungs- und Montageaufwand sowie einer insgesamt komplexeren Installation.
Die Vor- und Nachteile beider Lösungen zeigen sich im praktischen Einsatz ganz konkret: Ein Standardzählerschrank ist meist günstiger, einfacher zu warten und eignet sich für Anlagen, bei denen eine Notstromversorgung nicht gefordert ist. Beispielsweise in Einfamilienhäusern ohne kritische Verbraucher lohnt sich die Investition in eine PV-Notstromfunktion oft nicht. Hingegen erfordert die Integration eines PV-Notstromzählerschranks einen höheren Kosten- und Zeitaufwand, der sich jedoch durch eine deutlich erhöhte Versorgungssicherheit bei Stromausfällen bezahlt macht. Gewerbliche Anlagen mit sensiblen Produktionsprozessen profitieren besonders von dieser Investition, da Ausfallzeiten hier ökonomisch schwerwiegender sind.
Aus ökonomischer Sicht zeigt die Kosten-Nutzen-Betrachtung, dass Standardlösungen in der Anschaffung je nach Ausführung oft 30 bis 50 Prozent günstiger sind als PV-Notstrom-zertifizierte Varianten. Diese Differenz erklärt sich durch zusätzliche Bauteile, Aufbaukomplexität und Zertifizierungsaufwand. Für private Anlagenbetreiber ohne kritische Lasten kann die höhere Anschaffungssumme durch geringeren Wartungsaufwand und einfachere Handhabung ausgeglichen werden. Gewerbliche Betreiber sollten vor allem auf die Reduzierung von Ausfallkosten, potenzielle Fördermittel für Notstromsysteme sowie langfristig niedrigere Betriebskosten achten, die eine Investition in eine fachgerecht installierte PV-Notstromlösung rechtfertigen. Eine rein preisorientierte Entscheidung ohne technische Prüfung führt häufig zu Problemen wie unvorhergesehenem Stromausfall bei Fehlfunktionen oder Überlastungen.
Checkliste für die Prüfung und Wartung von Zählerschränken mit PV-Notstrom
Die regelmäßige Prüfung und Wartung von Zählerschränken mit PV-Notstromanlagen ist unerlässlich, um die Betriebssicherheit und Funktionstüchtigkeit dauerhaft zu gewährleisten. Dabei sind insbesondere die sicherheitstechnischen Komponenten wie Sicherungsautomaten, Überspannungsschutzgeräte und Notstromumschalter auf korrekten Sitz, Beschädigungen und Alterungserscheinungen zu überprüfen. Eine mangelhafte Verbindung, wie lose Schraubkontakte an Klemmen, kann zu erhöhtem Übergangswiderstand und damit zu gefährlichen Wärmeentwicklungen führen. Ebenso sind Beschriftungen auf den Bauteilen auf Vollständigkeit und Lesbarkeit zu kontrollieren, um die Identifikation im Fehlerfall zu ermöglichen.
Auch Warnsignale und typische Mängel sind frühzeitig zu erkennen, um Ausfälle zu vermeiden. Häufige Fehlerquellen sind Korrosionsschäden in der Anschlussverdrahtung, defekte Kommunikationsmodule zwischen Zähler und Notstromsystem oder die mangelhafte Funktion von Auslösevorrichtungen. Das Erkennen von ungewöhnlichen Geräuschen oder Gerüchen signalisiert oft Überhitzung oder Isolationsprobleme. Ein Beispiel hierfür ist ein leichtes Kratzen beim Schalten des Notstromumschalters, das auf verschlissene Kontakte hinweisen kann und daher eine zeitnahe Instandsetzung erfordert.
Regelmäßige Kontrollpunkte zur Sicherheit und Funktionstüchtigkeit
Für die Wartung empfiehlt sich ein strukturierter Prüfplan im Intervall von mindestens einem Jahr. Dabei sind die Schaltfunktionen aller Sicherungsautomaten und der Notstromumschalter vollständig zu prüfen und deren taktile sowie optische Rückmeldungen zu dokumentieren. Zusätzlich muss der Isolationswiderstand der Leitungen bestimmt werden, gegebenenfalls mit einem Messgerät, um frühzeitig Verschlechterungen der Isolation zu erkennen. Die Kontrolle der Blitz- und Überspannungsschutzgeräte ist ebenfalls entscheidend, da diese Bauteile im Betrieb altern und nach definierten Grenzwerten ausgetauscht werden sollten, um den Schutz der Anlage zu garantieren.
Empfehlungen für Fachbetriebe und Eigenkontrollen
Für die fachgerechte Wartung von Zählerschränken mit PV-Notstrom empfiehlt sich die Beauftragung qualifizierter Elektrofachkräfte. Nur diese sind mit den komplexen Verknüpfungen von Niederspannungsinstallationen und Notstromtechnik vertraut und können etwaige Normabweichungen erkennen und beheben. Nicht fachkundige Eigenkontrollen sollten sich auf die Sichtprüfung beschränken, das heißt auf das Erkennen offensichtlicher Beschädigungen, Verschmutzungen und die Kontrolle der Lüftungsbedingungen im Schaltschrank. Darüber hinaus sind die bei normativen Vorgaben geforderten Prüfprotokolle gewissenhaft zu führen, da sie im Störungsfall als Nachweis für die ordnungsgemäße Wartung dienen.
Fazit
Eine fachgerechte Absicherung Ihres Zählerschranks für PV-Notstrom ist entscheidend, um im Bedarfsfall eine sichere und zuverlässige Stromversorgung zu gewährleisten. Nur durch die richtige Auswahl und Installation von geeigneten Schutz- und Schaltkomponenten wird die Funktionalität und Sicherheit Ihres Systems nachhaltig sichergestellt. Dabei sollten Sie unbedingt auf normkonforme Techniken und die Beratung durch qualifizierte Fachkräfte setzen.
Für Ihre nächste Entscheidung empfiehlt es sich, frühzeitig die konkrete Konfiguration des Zählerschranks mit Ihrem Installateur zu besprechen und auf kompatible Komponenten zu achten, die auf Ihre individuelle Notstromlösung abgestimmt sind. So schützen Sie nicht nur Ihre PV-Anlage, sondern schaffen auch eine zukunftssichere Basis für Ihren eigenständigen Stromverbrauch.
