⏱ 12 Min. Lesezeit
- Regelmäßige Prüfung gewährleistet Sicherheit und Normkonformität.
- DIN VDE 0100-712 fordert RCCB und Überspannungsschutz.
- Fehlerhafte Verbindungen können zu Kabelbrand führen.
- Dokumentation ist wichtig für Nachweise gegenüber Behörden.
Photovoltaikanlagen ist ein entscheidender Bestandteil der elektrischen Sicherheit und der Einhaltung elektrotechnischer Normen. Ein korrekt installierter und regelmäßig geprüfter Zählerschrank gewährleistet nicht nur die zuverlässige Erfassung der erzeugten Energie, sondern trägt auch maßgeblich zur Vermeidung von Störungen und Gefahrenquellen bei. Nur durch eine normgerechte Überprüfung kann die langfristige Funktionstüchtigkeit des Systems sichergestellt werden.
Beim Zählerschrank PV prüfen sind insbesondere Aspekte wie der ordnungsgemäße Anschluss der Leitungen, die korrekte Absicherung der Stromkreise sowie die Einhaltung der Vorschriften der DIN VDE 0100 und der einschlägigen technischen Anschlussregeln von zentraler Bedeutung. Fehler oder Mängel in diesem Bereich können zu Fehlfunktionen der Anlage führen und im schlimmsten Fall Gefahren für Personen und Sachwerte darstellen. Deshalb sind präzise Prüfverfahren und qualifizierte Fachkräfte unverzichtbar.
Darüber hinaus spielt die Dokumentation aller Prüfschritte eine wichtige Rolle für den späteren Nachweis der Normenkonformität gegenüber Energieversorgern und Behörden. Das Zählerschrank PV prüfen ist somit sowohl aus technischer als auch aus rechtlicher Perspektive ein wesentlicher Prozessschritt, um den sicheren Betrieb der Photovoltaikanlage zu gewährleisten und den gesetzlichen Anforderungen umfassend zu entsprechen.
Warum ist die Prüfung des Zählerschranks bei PV-Anlagen unverzichtbar?
Der Zählerschrank ist das zentrale Verbindungselement zwischen der Photovoltaikanlage und dem Stromnetz, wodurch seine Sicherheit und Funktionsfähigkeit entscheidend für den zuverlässigen Betrieb der PV-Anlage sind. Eine regelmäßige Prüfung des Zählerschranks stellt sicher, dass die Installation den aktuellen technischen und normativen Anforderungen entspricht, wodurch Gefahren wie Brände, Stromschläge oder Ausfälle vermieden werden. Insbesondere bei der Integration von PV-Systemen gewinnen solche Prüfungen an Bedeutung, da die elektrischen Ströme und Spannungen im Zählerschrank komplexer und potenziell störanfälliger sind als bei reinen Haushaltsinstallationen.
Aktuelle Anforderungen und Bedeutung für Anlagensicherheit
Moderne PV-Anlagen erfordern eine exakte Dimensionierung und fachgerechte Installation des Zählerschranks, damit alle Schutz- und Messtechnikkomponenten korrekt funktionieren. Die stetige Weiterentwicklung der Normen wie der DIN VDE 0100-712 fordert unter anderem den Einbau von Fehlerstrom-Schutzeinrichtungen (RCCB) und Überspannungsschutz, um die Anlage vor elektrischen Schäden zu bewahren. Wird der Zählerschrank nicht regelmäßig geprüft, können sich lockere Klemmen oder defekte Bauteile unbemerkt verschlechtern, was zu erhöhtem Brandrisiko und Produktionsausfällen führt. Zudem sind fehlerhafte Messwerte ein erhebliches Problem, da sie die Abrechnung der eingespeisten Energie verfälschen können.

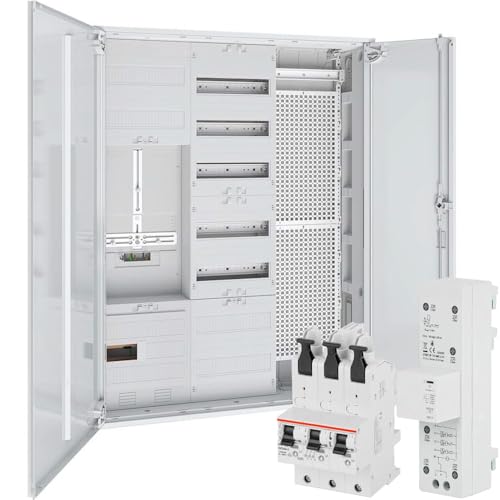

- Leitungsschutzschalter S203-B16: Dreipolig, 16 A Nennstrom, B-Charakteristik, Schutz vor Überlast und Kurzs…
- Fehlerstromschutzschalter F204 A-40/0.03: Vierpolig, Typ A, 40 A Nennstrom, 30 mA Auslöseschwelle, Schutz v…
- Phasenschiene PS3/12FI: Ermöglicht sichere und effiziente Querverdrahtung von Schutzschaltern, reduziert Ve…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.20.07.2026 22:13 Alle Angaben ohne Gewähr.
Typische Gefahren und Fehlerquellen bei ungeprüften Zählerschränken
Unzureichend geprüfte Zählerschränke weisen häufig Verschmutzungen, Korrosion oder falsch dimensionierte Sicherungen auf, die im Betrieb zu gefährlichen Situationen führen. Ein verbreiteter Fehler liegt in mangelhaften Verbindungen, die durch thermische Belastungen und Vibrationen zur Wärmeentwicklung und im schlimmsten Fall zum Kabelbrand führen können. Ebenso ist die Verwechslung von Leitungen oder das Fehlen notwendiger Sicherheitskomponenten, wie Verpolungsschutz oder Trennvorrichtungen, eine häufige Ursache für Ausfälle. Ein praktisches Beispiel zeigt, dass bei einer Anlage die Vernachlässigung der regelmäßigen Prüfung zu einem Kurzschluss und mehreren Stunden Produktionsausfall führte, was sich durch rechtzeitige Kontrolle hätte vermeiden lassen.
Einfluss der Normen (z. B. DIN VDE 0100-712) auf die Prüfung
Die DIN VDE 0100-712 schreibt explizit vor, dass Zählerschränke, die PV-Anlagen mit dem öffentlichen Netz verbinden, regelmäßig überprüft werden müssen, um die Einhaltung von Sicherheitsanforderungen zu gewährleisten. Sie definiert Grenzwerte für Isolationswiderstände, die Funktionsfähigkeit von RCDs sowie die korrekt dimensionierte Absicherung und Kennzeichnung der einzelnen Stromkreise. Ohne eine normgerechte Prüfung kann die Betriebserlaubnis der Anlage gefährdet sein, und im Schadensfall kann dies zu Haftungsproblemen führen. Die Prüfung umfasst sowohl die visuelle Kontrolle als auch messtechnische Anforderungen, die von qualifizierten Elektrikern mit passenden Messgeräten durchzuführen sind.
Schritt-für-Schritt-Anleitung zur Zählerschrank PV Prüfung
Sichtprüfung und Dokumentationsabgleich

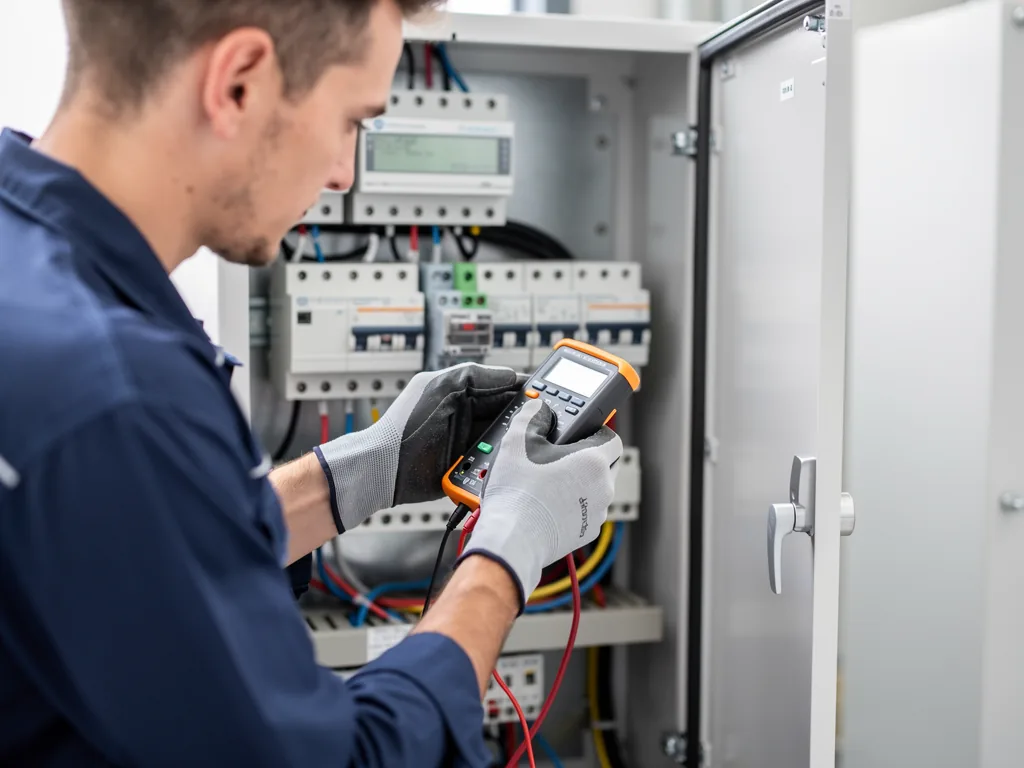

Die Prüfung des Zählerschranks für Photovoltaikanlagen beginnt stets mit einer sorgfältigen Sichtkontrolle. Dabei sind sowohl mechanische Beschädigungen als auch Verschmutzungen, Korrosionen oder Anzeichen von Überhitzung zu erfassen. Die ordnungsgemäße Befestigung von Leitungen und Bauteilen ist ebenso entscheidend, um spätere Funktionsstörungen zu vermeiden. Parallel dazu sollten vorhandene Dokumente wie Schaltpläne, Prüfprotokolle und Herstellerangaben mit dem Ist-Zustand abgeglichen werden. Häufig treten Fehler auf, wenn Modifikationen am System nicht entsprechend dokumentiert wurden, was zu Sicherheitsrisiken führen kann.
Elektrische Messungen und Funktionskontrollen
Nach der Sichtprüfung erfolgen elektrische Messungen zur Erfassung der tatsächlichen Zustände. Dabei sind die Prüfung des Isolationswiderstands der Leitungen sowie die Messung der Betriebsspannung und Stromstärke zentral. Ein wichtiger Schritt ist die Kontrolle der Schutzorgane, insbesondere der Leitungsschutzschalter und FI-Schutzschalter. Das korrekte Auslösen dieser Anlagen muss unter realistischen Bedingungen überprüft werden, um eine sichere Abschaltung im Fehlerfall zu gewährleisten. Zudem wird die korrekte Funktion der Messeinrichtung im Zählerschrank überprüft, um eine verlässliche Erfassung der Einspeisemengen sicherzustellen.
Besondere Schutzmaßnahmen und Brandschutzkontrolle
Da Zählerschränke in der Regel Bestandteil der Hausinstallation sind, sind besondere Schutzmaßnahmen unabdingbar. Die Einhaltung der VDE-Vorschriften, insbesondere VDE-AR-N 4105 für den Anschluss von Photovoltaikanlagen an das Niederspannungsnetz, ist hier zu gewährleisten. Brandschutztechnisch ist auf eine ausreichende Trennung von Leitungen und eine gute Zugänglichkeit der Schalter zu achten, ebenso wie auf die Verwendung feuerfester Materialien im Zählerschrank. Ein häufiger Fehler liegt in der mangelhaften Berücksichtigung von Lüftungsöffnungen, die im Brandfall zur Ausbreitung von Feuer führen können.
Abgrenzung: Prüfung Zählerschrank PV vs. Gesamtanlage und Wartung
Die Prüfung des Zählerschranks in Photovoltaikanlagen ist eine spezialisierte Kontrolle, die sich auf die elektrische Sicherheit und korrekte Funktion der Mess- und Schutzeinrichtungen im Bereich des Zählerschranks konzentriert. Dabei wird geprüft, ob die Leitungen, Sicherungen, der Leistungsschalter und der Anschluss an das Stromnetz normgerecht und betriebssicher installiert sind. Dies umfasst insbesondere die Überprüfung der Schutzleiterverbindungen, die Einhaltung der vorgeschriebenen Absicherungen entsprechend der aktuellen VDE-Normen sowie die Kontrolle der korrekten Anbindung des Wechselrichters an den Zählerplatz. Im Unterschied dazu steht die Gesamtanlagenprüfung, die über den Zählerschrank hinaus die gesamte PV-Anlage einschließlich Module, Wechselrichter und Netzmanagement betrifft.
Während die Zählerschrankprüfung klar technische Sicherheitsaspekte im Mess- und Anschlussraum adressiert, umfasst die Wartung und Inspektion der gesamten PV-Anlage andere Schwerpunkte. Regelmäßige Wartungsarbeiten kontrollieren etwa die Sauberkeit und Beschädigungen der Solarmodule, prüfen die Funktion der Wechselrichter anhand von Log-Daten und optimieren die Anlagenleistung, z. B. durch Reinigung oder Neujustierung. Auch Maßnahmen zur Fehlererkennung, wie die Kontrolle von Stringströmen oder Überwachungssystemen, fallen typischerweise in den Bereich der Inspektion, nicht aber in die Zählerschrankprüfung. Die Wartung folgt einem zyklischen Zeitplan, während die Prüfung des Zählerschranks oft anlassbezogen oder im Rahmen gesetzlicher Vorgaben (z. B. bei Anlagenübernahme oder Netzänderungen) erfolgt.
Verantwortlich für die Zählerschrankprüfung sind in der Regel zugelassene Elektrofachkräfte, die mit den technischen und normativen Anforderungen vertraut sind. Besonders wichtig ist hier die Einhaltung der VDE-Vorschriften, die den sicheren Betrieb des Anschlusses sicherstellen. Im Gegensatz dazu dürfen Wartungs- und Inspektionsarbeiten auch von speziell geschulten Anlagenbetreuern oder Serviceunternehmen durchgeführt werden, die keine Elektroinstallationen am Zählerschrank vornehmen. Die Trennung der Verantwortlichkeiten ist entscheidend, um Haftungsfälle und Sicherheitsrisiken zu vermeiden, denn Eingriffe am Zählerschrank erfordern Fachkenntnisse, da eine unsachgemäße Handhabung zu Netzstörungen oder Gefährdungen führen kann.
Praxisbeispiele und häufige Fehler bei der Zählerschrankprüfung
Die Prüfung des Zählerschranks im Kontext von Photovoltaikanlagen erfordert besonderes Augenmerk auf typische Fehlerbilder, die in der Praxis immer wieder auftreten. Ein häufig dokumentierter Fehler ist die fehlerhafte Anordnung der Leitungsschutzschalter, die zur Überschreitung zulässiger Belastungsgrenzen und damit zu Überhitzungen führen kann. Beispielsweise zeigte eine Fallstudie bei einer 10-kW-Anlage, dass unzureichend dimensionierte Leitungen in Kombination mit fehlendem selektivem Schutz zu wiederholten Ausfällen führten und teure Folgeschäden an Wechselrichtern verursachten. Ein weiteres, oft übersehenes Problem betrifft mangelhafte Erdungsanschlüsse. Bei mehreren Prüfungen wurde festgestellt, dass schlechte Kontaktstellen im Erdungssystem zu erhöhten Schritt- und Berührungsspannungen führen und damit ein erhebliches Sicherheitsrisiko darstellen.
Eine strukturierte Checkliste erhöht die Prüfungsqualität deutlich. Kontrolliert werden sollten mindestens die Maße der verwendeten Leitungen in Bezug auf Nennstrom und Absicherung, die Richtigkeit der Lastverteilung auf einzelne Gruppen sowie eine vollständige Dokumentation aller Schaltpläne. Fehlerbehebung umfasst hier meist den Austausch von Unterdimensionierungen, die Anpassung der Absicherungen und die korrekte Beschriftung aller Sicherungsbereiche. Auch die Prüfung der Differenzstromschutzschalter (FI/LS) ist essenziell, da Auslösungen bei fehlerhaften oder fehlenden Schutzvorrichtungen zu lebensgefährlichen Situationen führen können.
Ausblick und Empfehlungen: Zukunftssichere und normgerechte Prüfroutinen implementieren
Die fortschreitende Digitalisierung eröffnet neue Möglichkeiten, die Prüfung von Zählerschränken bei Photovoltaikanlagen effizienter und sicherer zu gestalten. Durch die Integration von Smart-Metern lassen sich Messwerte und Zustände in Echtzeit erfassen, was eine kontinuierliche Überwachung des Systems erlaubt. Digitale Prüfmethoden, wie automatisierte Diagnosetools, reduzieren Fehlerquellen, die bei manueller Prüfung entstehen können, und erleichtern die Einhaltung der einschlägigen Normen. Dabei ist jedoch entscheidend, dass die eingesetzten Geräte und Softwarelösungen nach aktuellen technischen Regeln validiert und zertifiziert sind, um Manipulationen oder fehlerhafte Messergebnisse zu vermeiden.
Ein häufiger Fehler in der Praxis ist die Vernachlässigung der Dokumentation der Prüfergebnisse. Für eine normgerechte Prüfprozedur ist es unerlässlich, Prüfungen regelmäßig durchzuführen und lückenlos zu dokumentieren. Insbesondere bei Anlagen mit komplexen oder größeren Zählerschränken ist eine strukturierte Dokumentation nicht nur gesetzlich vorgeschrieben, sondern erleichtert zudem die Nachverfolgung von Abweichungen und ermöglicht gezielte Wartungsmaßnahmen. Der Prüfzyklus sollte auf Basis der Herstellerangaben und den Vorgaben der VDE-Normen, beispielsweise VDE-AR-N 4105, definiert werden, um Sicherheit und Funktionstüchtigkeit dauerhaft zu gewährleisten.
Ein weiterer entscheidender Aspekt ist die Auswahl zertifizierter Prüfdienstleister. Aufgrund der technischen Komplexität und der hohen Anforderungen an elektrische Sicherheit sollten die Verantwortlichen nur Fachunternehmen mit anerkannten Qualifikationen und nachweislicher Erfahrung beauftragen. Diese Dienstleister sind mit den relevanten Normen und Prüfvorgaben vertraut und verfügen über die notwendigen Prüfmittel. Das reduziert nicht nur das Risiko fehlerhafter Diagnosen, sondern stärkt auch die Haftungssicherheit im Schadensfall. Neben handwerklichen Betrieben bieten zunehmend auch spezialisierte Messtechnikunternehmen kompetente Prüfservices an.
Abschließend empfiehlt es sich, die Prüfroutinen regelmäßig auf Aktualität und Normkonformität zu überprüfen und bei Einführung neuer Technologien oder geänderter gesetzlicher Vorgaben anzupassen. Nur so bleibt die Prüfinfrastruktur zukunftssicher und gewährleistet umfassenden Schutz vor technischen Gefahren sowie die nachhaltige Leistungsfähigkeit der Photovoltaikanlage.
Fazit
Die regelmäßige und normgerechte Prüfung des Zählerschranks ist unerlässlich, um die Sicherheit und Effizienz Ihrer Photovoltaikanlage langfristig zu gewährleisten. Nur durch eine fachgerechte Überprüfung lassen sich potenzielle Risiken frühzeitig erkennen und vermeiden, was sowohl Ihre Investition schützt als auch rechtliche Anforderungen erfüllt.
Um sicherzugehen, dass Ihr Zählerschrank PV nach aktuellen Vorschriften geprüft wird, empfiehlt es sich, einen spezialisierten Elektriker oder PV-Experten zu beauftragen. Eine gezielte Inspektion nach den geltenden Normen schafft Transparenz und trägt entscheidend zu einem reibungslosen Betrieb Ihrer Anlage bei.
