Kurzantwort: Eine Photovoltaikanlage braucht PV-Kabel mit UV- und wetterfester Ausführung, passend dimensionierte Leitungen für die DC-Seite und Schutzorgane gegen Kurzschluss, Überlast und Fehlerströme. Welche Sicherungen nötig sind, hängt von Modulstring, Wechselrichter, Stromstärke, Leitungslänge und Verlegeart ab.
PV-Kabel und Sicherungen sind die elektrischen Schutz- und Leitungsbauteile einer Photovoltaikanlage, die den Strom sicher vom Modul zum Wechselrichter führen und Anlage sowie Leitungen vor Überlast, Kurzschluss und Fehlerströmen schützen.
Wer Leitungen und Schutz richtig plant, beginnt mit der Systemübersicht. Der Einstieg dazu steht bei Leitungen dimensionieren und bei Aufbau einer Photovoltaikanlage: Einfach und verständlich erklärt. Erst wenn Stringspannung, Strom und Wechselrichter feststehen, lassen sich PV-Kabel und Sicherungen eindeutig auswählen.
Welche Kabel und Sicherungen sind für eine PV-Anlage erforderlich?

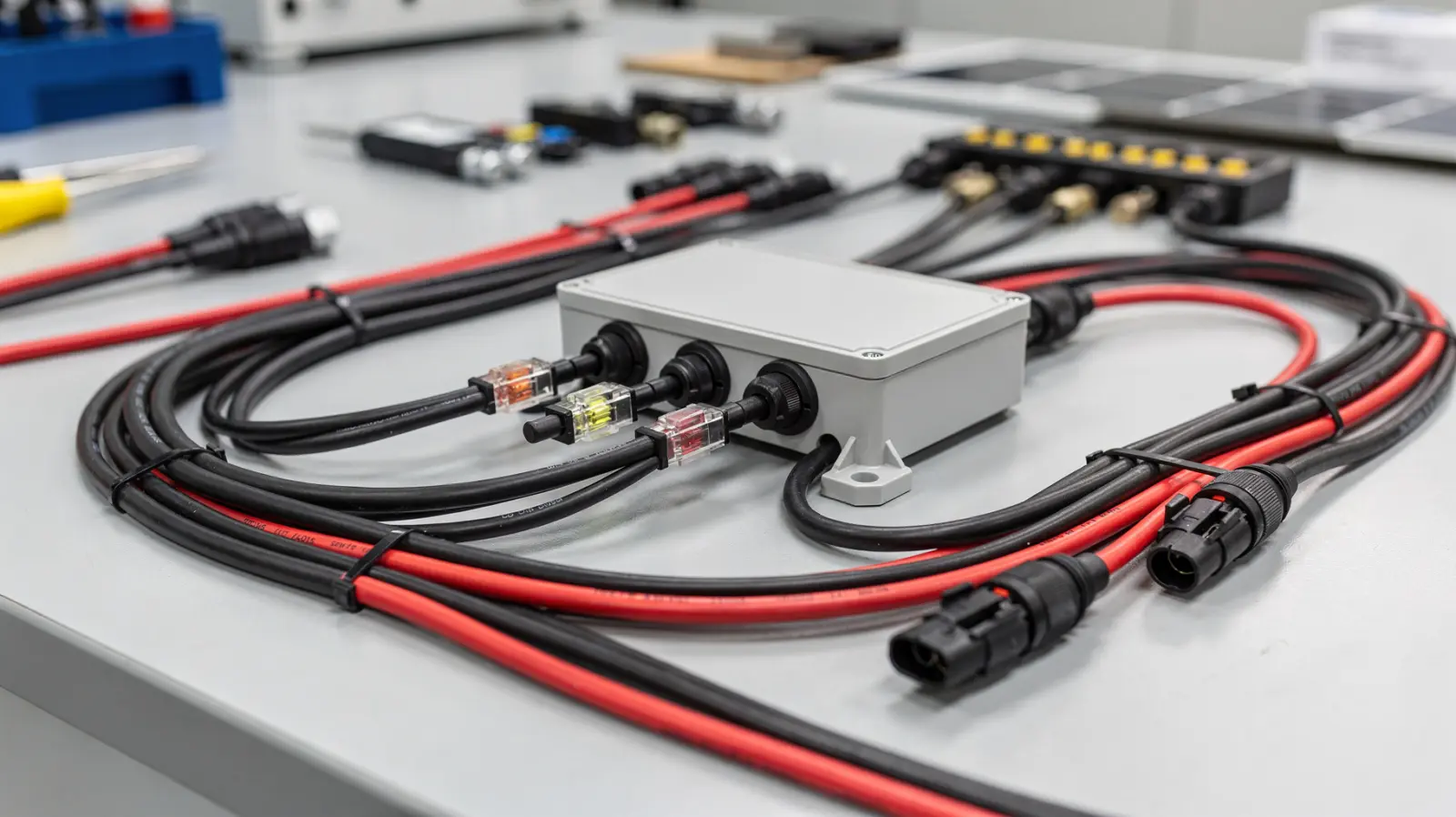

Für eine Photovoltaikanlage braucht die DC-Seite spezifizierte PV-Kabel, passende Steckverbinder, gegebenenfalls String-Sicherungen, eine Absicherung gegen Rückstrom und je nach Anlage einen Fehlerstromschutz auf der AC-Seite. Der Wechselrichter bestimmt außerdem, welche DC-Eingänge und Schutzorgane zulässig sind.
PV-Kabel unterscheiden sich deutlich von normalen Installationsleitungen. Sie sind für Außenbedingungen, Temperaturwechsel und die typische Gleichspannung von Solarmodulen ausgelegt. Üblich sind Leitungen mit doppelter Isolierung und Kennzeichnung nach EN 50618 oder H1Z2Z2-K. Diese Bezeichnungen sind in der Praxis wichtig, weil sie die Eignung für Photovoltaikanlagen belegen.
Sicherungen auf der DC-Seite schützen einzelne Strings und Sammelleitungen. Bei parallelen Stringverschaltungen sind String-Sicherungen häufig nötig, weil Rückströme aus anderen Strängen auftreten können. Bei nur einem String pro MPP-Eingang ist eine String-Sicherung oft nicht erforderlich, sofern Modul- und Wechselrichterdaten das zulassen. Die genaue Auslegung ergibt sich aus den Datenblättern der Module und des Wechselrichters.
Zusätzlich gehört zur Schutzkette ein Überspannungsschutz, wenn die Anlagenplanung das fordert. Auch der Fehlerstromschutz spielt eine zentrale Rolle. Moderne Wechselrichter verlangen häufig einen passenden RCD-Typ, oft Typ A oder Typ B, abhängig von der Gerätefreigabe und der internen Fehlerstromüberwachung. Die konkrete Vorgabe steht immer in der Montageanleitung des Wechselrichters.
Welche Kabelquerschnitte werden bei PV-Kabeln benötigt?
Der Kabelquerschnitt richtet sich nach Strom, Leitungslänge, Verlegeart und zulässigem Spannungsfall. In kleinen Photovoltaikanlagen sind 4 mm² und 6 mm² häufige Größen, bei längeren Strecken oder höheren Strömen wird oft größer dimensioniert. Eine pauschale Normgröße gibt es nicht.
Der Kabelquerschnitt muss so gewählt werden, dass die Leitung im Dauerbetrieb nicht zu warm wird und der Spannungsfall klein bleibt. Auf der DC-Seite sind kurze Leitungen zwischen Modul und Wechselrichter vorteilhaft. Je länger die Strecke, desto höher werden die Verluste. Deshalb wirkt sich die Leitungsdimensionierung direkt auf Ertrag und Sicherheit aus.
Für PV-Kabel zählt nicht nur der Querschnitt in mm². Auch der zulässige Strom, die Temperaturbeständigkeit und die Verlegebedingungen bestimmen die Eignung. Bei Bündelung mehrerer Leitungen sinkt die Strombelastbarkeit. Bei warmer Umgebung oder direkter Sonneneinstrahlung muss die Dimensionierung entsprechend strenger ausfallen. Genau dafür braucht die Planung belastbare Herstellerangaben.
Wichtig ist außerdem der Spannungsfall. In der Praxis werden für DC-Leitungen meist kleine Spannungsfälle angestrebt, damit der Wechselrichter die Modulleistung effizient nutzen kann. Wer die exakten Werte bestimmen will, braucht Strom, Leitungslänge und Widerstand der Leitung. Ohne diese Angaben bleibt nur eine grobe Orientierung, keine sichere Auslegung.
| Kriterium | Bedeutung für den Kabelquerschnitt |
|---|---|
| Stromstärke | Mehr Strom verlangt größeren Querschnitt. |
| Leitungslänge | Längere Wege erhöhen den Spannungsfall. |
| Verlegeart | Rohr, Bündelung und Wärme beeinflussen die Strombelastbarkeit. |
| Temperatur | Hohe Umgebungstemperaturen reduzieren die zulässige Belastung. |
| Spannungsfall | Niedrig halten, damit weniger Verluste entstehen. |
Welche Sicherungen braucht man auf der DC-Seite einer Photovoltaikanlage?
Auf der DC-Seite braucht eine Photovoltaikanlage Sicherungen dann, wenn Rückströme oder Leitungsüberlastungen möglich sind. Typisch sind String-Sicherungen, Absicherungen im Generatoranschlusskasten und passende Trenneinrichtungen. Bei kleinen Anlagen mit nur einem String pro Eingang kann der Wechselrichter die Schutzfunktion teilweise mit abdecken.
String-Sicherungen sind vor allem bei parallelen Strings wichtig. Wenn ein String ausfällt oder kurzschließt, können andere Strings diesen String mit Strom versorgen. Dann schützt die Sicherung die Modulverkabelung vor thermischer Überlast und verhindert Schäden am Leiter. Entscheidend ist der zulässige Rückstrom der Module. Dieser Wert steht im Datenblatt.
Eine Sicherung ersetzt nie die richtige Leitungsdimensionierung. Die Sicherung schützt die Leitung nur innerhalb ihrer Kennlinie. Wenn der Kabelquerschnitt zu klein ist, löst die Sicherung unter Umständen zu spät oder gar nicht passend aus. Deshalb müssen PV-Kabel, Sicherungen und Wechselrichter zusammen geplant werden.
Auf der AC-Seite greifen zusätzlich die üblichen Hausinstallationsregeln. Dort spielen Leitungsschutzschalter und der Fehlerstromschutz eine Rolle. Für die gesamte Photovoltaikanlage gilt: Schutzorgane müssen zur Netzform, zum Wechselrichter und zur Installation passen. Die elektrischen Schutzorgane dürfen nicht nur nach Gewohnheit gewählt werden.
Wie werden PV-Kabel und Sicherungen korrekt dimensioniert?
Die korrekte Dimensionierung folgt aus Moduldaten, Wechselrichterdaten, Leitungslänge, Verlegeart und den zulässigen Schutzwerten der Bauteile. Maßgeblich sind der maximale Stringstrom, die Leerlaufspannung bei Kälte, der zulässige Rückstrom und die thermische Belastbarkeit der Leitung. Ohne diese Werte ist keine sichere Planung möglich.
Der erste Schritt ist die Ermittlung der elektrischen Kenndaten. Dazu gehören Kurzschlussstrom, Leerlaufspannung, Nennstrom und die MPP-Spannung des Moduls beziehungsweise Strings. Der Wechselrichter gibt zusätzlich Grenzwerte für Eingangsstrom und Spannung vor. Diese Werte müssen innerhalb der Gerätespezifikation liegen.
Der zweite Schritt ist die Leitungsdimensionierung. Hier werden Querschnitt, Länge und Verlegeart zusammen betrachtet. Die Leitung muss den Dauerstrom sicher tragen, und der Spannungsfall muss klein bleiben. Der dritte Schritt ist die Auswahl der Sicherungen. Die Sicherung muss zum kleinsten zulässigen Leiterquerschnitt, zum möglichen Rückstrom und zum Verhalten des Wechselrichters passen.
Für eine praxistaugliche Planung lohnt der Blick auf den Gesamtkontext. Der Artikel Wie PV Anlage Technik im Alltag autarke Stromversorgung ermöglicht zeigt, warum Schutz und Leitungsführung auch bei Speicher- und Autarkiekonzepten relevant bleiben. Wer Notstromfunktionen plant, sollte zusätzlich die Sicherheitskette kennen; dazu hilft Wie sicher ist eine Notstromlösung im Haus?.
Ein weiterer Prüfpunkt ist die DC-Trennung. Eine PV-Anlage braucht eine Möglichkeit, den DC-Stromkreis sicher zu trennen, etwa für Wartung oder Störungssuche. Der Wechselrichter besitzt oft einen integrierten DC-Schalter, doch die Anlagenplanung muss diese Funktion ausdrücklich berücksichtigen. Auch hier entscheidet die Herstellerfreigabe.
Welche Fehler bei PV-Kabeln und Sicherungen sollten vermieden werden?
Die häufigsten Fehler sind zu kleiner Kabelquerschnitt, falsche Sicherungswerte, ungeeignete Kabeltypen, fehlender Fehlerstromschutz und das Mischen unpassender Steckverbinder. Solche Fehler führen zu Erwärmung, Spannungsverlusten, Ausfällen oder im schlimmsten Fall zu Brandgefahr.
Ein klassischer Fehler ist die Verwendung normaler Installationsleitungen statt echter PV-Kabel. Solche Leitungen sind für die Bedingungen auf dem Dach oder im Außenbereich nicht ausgelegt. Ein zweiter Fehler ist die falsche Annahme, jede Photovoltaikanlage brauche automatisch String-Sicherungen. Das stimmt nicht. Die Sicherung hängt von der Verschaltung und den Moduldaten ab.
Auch die DC-Seite wird oft unterschätzt. Gleichstrom ist bei Lichtbogenfehlern besonders kritisch, weil der Lichtbogen nicht wie im Wechselstrom leicht von selbst abreißt. Deshalb müssen Steckverbinder, Klemmen und Trennstellen exakt passen und sauber verarbeitet sein. Lose Kontakte erzeugen Wärme und erhöhen das Risiko für Kurzschluss und Überlast.
Beim Fehlerstromschutz entstehen ebenfalls Fehler. Ein nicht passender RCD-Typ führt zu Fehlauslösungen oder zu fehlendem Schutz. Deshalb muss der Wechselrichter die verwendeten Schutzorgane unterstützen. Die Montageanleitung des Herstellers ist hier verbindlich. Wer davon abweicht, plant an der Anlage vorbei.
Die sichere Auswahl von PV-Kabeln und Sicherungen folgt also keinem Bauchgefühl, sondern den Daten von Modulen, Wechselrichter und Leitungsweg. Wer die Schutzkette sauber aufbaut, reduziert Verluste, vermeidet Wärmeprobleme und schützt die gesamte Photovoltaikanlage im Dauerbetrieb.
