Kurzantwort: Das passende Montagesystem für Photovoltaik hängt von Dachart, Statik, Modulausrichtung, Windlast und Schneelast ab. Für Schrägdächer dominieren Dachhaken und Stockschrauben, für Flachdächer Aufständerungen mit Ballast oder Durchdringung, für Balkonkraftwerke spezielle Balkonmontagen. Entscheidend sind Material, Befestigung und geprüfte Lastreserven.
Ein Montagesystem für Photovoltaik ist die statische und mechanische Unterkonstruktion, mit der Solarmodule sicher auf Schrägdach, Flachdach, Fassade oder Balkon befestigt, ausgerichtet und dauerhaft gegen Wind- und Schneelasten gesichert werden.
Wer Montagesysteme vergleichen will, sollte zuerst die Dachart und die baulichen Randbedingungen prüfen. Danach folgen Tragfähigkeit, Montagedetail, Material und die geplante Modulbelegung. Auch der richtige Vergleich von Schrägdach, Flachdach und Balkonmontage verhindert teure Fehlentscheidungen. Für die Praxis helfen außerdem Erfahrungswerte zu robusten Montagesystemen, das passende PV-Montage-Werkzeug und die richtigen Photovoltaik-Planungsunterlagen.
Welche Montagesysteme gibt es für Schrägdach, Flachdach und Balkon?

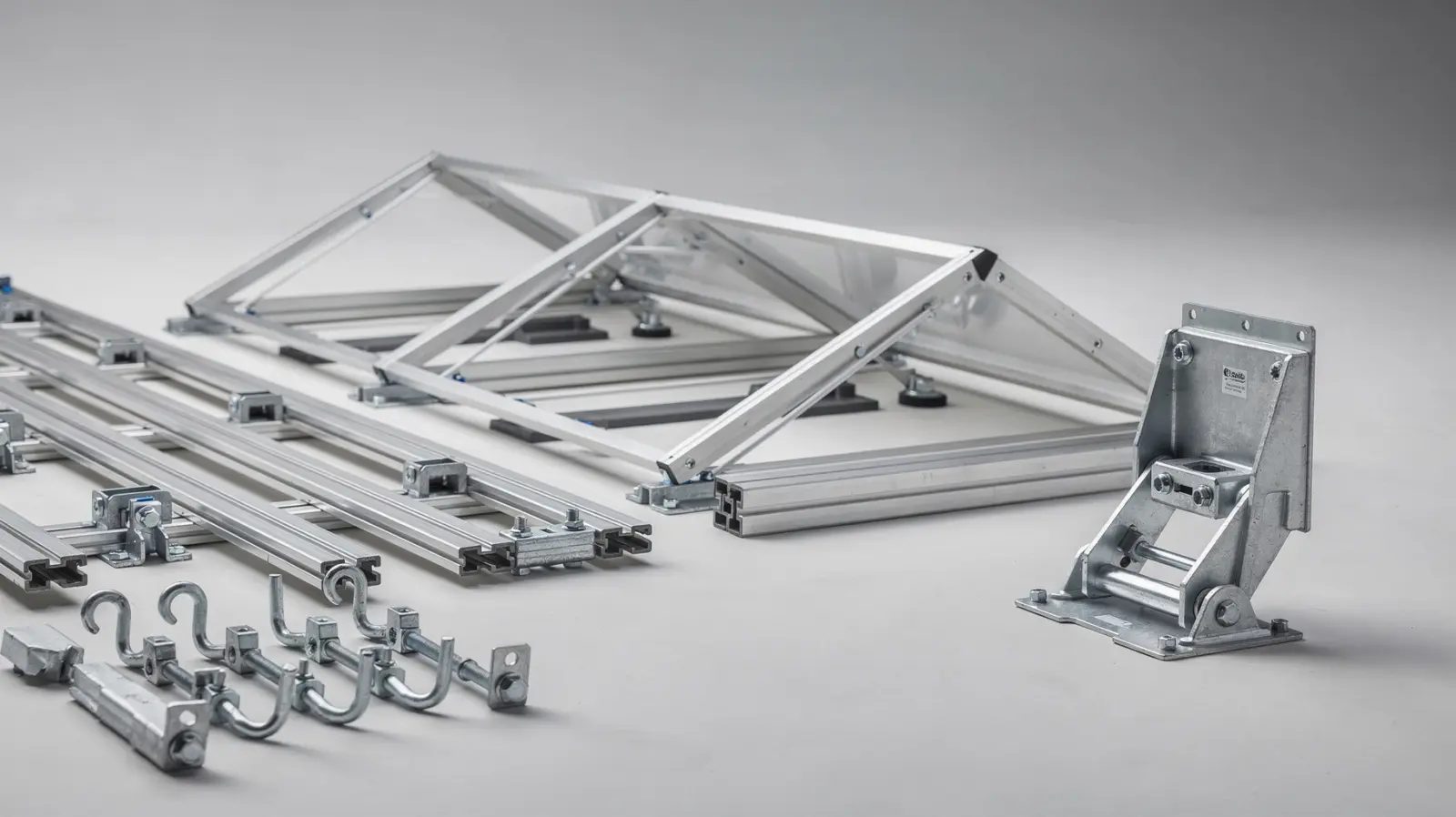

Für Schrägdächer kommen meist Dachhaken, Schienen, Klemmen und Stockschrauben zum Einsatz. Flachdächer nutzen meist Aufständerungen mit Ballast oder Dachdurchdringung. Für Balkonkraftwerke sind Balkonmontage, Geländerhalter und Fassadenmontage die üblichen Lösungen.
Bei der Schrägdach-Montage trägt die Unterkonstruktion die Photovoltaik-Module direkt über Dachhaken oder Stockschrauben in die Tragstruktur ein. Dachhaken greifen unter die Dachziegel und verbinden die Sparren mit den Montageschienen. Stockschrauben führen durch die Dachhaut in den Sparren und eignen sich vor allem für Trapezblech, Wellblech oder Holzuntergründe mit geeigneter Abdichtung. Klemmen halten die Photovoltaik-Module an der Schiene fest, meist an Rahmenhöhen der Modulhersteller angepasst. Aluminium-Schienen und Edelstahl-Befestiger sind dabei der Standard, weil beide Werkstoffe korrosionsarm und langlebig sind.
Flachdach-Montagesysteme arbeiten anders. Eine Aufständerung bringt die Module in einen definierten Neigungswinkel, damit Regenwasser abläuft und die Module Ertrag liefern. Die Befestigung erfolgt entweder über Ballastierung mit Betonsteinen oder über mechanische Verankerung in der Tragkonstruktion. Ballastierte Systeme schonen die Dachhaut, brauchen aber eine saubere Lastberechnung. Verankerte Systeme reduzieren den Ballastbedarf, erfordern aber eine durchdachte Abdichtung und statische Prüfung.
Beim Balkonkraftwerk steht die Balkonmontage im Vordergrund. Hier kommen Halterungen für Geländer, Klemmprofile, Haken oder rahmengebundene Befestigungen zum Einsatz. Eine Fassadenmontage ist ebenfalls möglich, wenn die Wand und die Befestigungspunkte die Last aufnehmen. Balkonlösungen sind kompakt und oft schnell montiert, verlangen aber eine klare Prüfung von Windangriffsfläche, Geländerfestigkeit und möglicher Verschattung.
Worauf kommt es beim Vergleich von Montagesystemen in der Photovoltaik an?
Der Vergleich entscheidet sich vor allem über Statik, Montageart, Materialqualität, Neigungswinkel und Wartungszugang. Ein gutes Montagesystem passt zur Dachkonstruktion, hält Windlast und Schneelast stand und erlaubt eine sichere Modulausrichtung ohne unnötige Dacheingriffe.
Die Statik ist der wichtigste Prüfpunkt. Ein Montagesystem muss die Lasten aus Eigengewicht, Winddruck, Windsog und Schneelast in die tragende Struktur einleiten. Dabei zählen nicht nur die Module selbst, sondern auch Schienen, Verbinder, Klemmen und Befestigungspunkte. Auf einem Schrägdach ist die Unterkonstruktion anders belastet als auf einem Flachdach mit Aufständerung. Bei einem Balkonkraftwerk wirken zusätzlich dynamische Kräfte aus Wind und Schwingung.
Material und Verbindungstechnik bestimmen die Lebensdauer. Aluminium ist leicht, stabil und für Schienen, Winkel und Aufständerungen weit verbreitet. Edelstahl eignet sich für Schrauben, Muttern, Dachhaken und andere hochbelastete Kontaktpunkte. Verzinkter Stahl kommt ebenfalls vor, braucht aber eine saubere Korrosionsbetrachtung, besonders bei Feuchte und Materialmix. Unterschiedliche Metalle dürfen nicht unkontrolliert kombiniert werden, weil Kontaktkorrosion die Verbindung schwächen kann.
Auch die Modulausrichtung zählt. Auf Schrägdächern folgt die Ausrichtung meist der Dachgeometrie. Auf Flachdächern lässt sich der Neigungswinkel gezielt wählen, um Ertrag und Selbstreinigung auszubalancieren. Bei Balkonmontagen bestimmen Geländerhöhe, Sichtschutz und Verschattung die Ausrichtung stärker als die ideale Sonneneinstrahlung. Ein Montagesystem mit flexibler Klemmlage erleichtert die Anpassung an verschiedene Modulrahmen.
| Kriterium | Schrägdach | Flachdach | Balkon |
|---|---|---|---|
| Typische Befestigung | Dachhaken, Stockschrauben | Aufständerung, Ballast oder Verankerung | Geländerhalter, Balkonmontage, Fassadenmontage |
| Wichtiger Lastfaktor | Windlast und Schneelast | Windlast, Ballast, Dachstatik | Windlast und Geländertragfähigkeit |
| Typischer Neigungswinkel | durch Dach vorgegeben | frei wählbar | stark durch Montageort begrenzt |
| Materialschwerpunkt | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl |
Ein weiterer Vergleichspunkt ist der Montageaufwand. Dachhaken erfordern oft das Öffnen der Dacheindeckung. Stockschrauben verlangen präzise Abdichtung. Flachdach-Systeme sind meist schneller zu planen, aber Ballast und Schutzlagen erhöhen das Gewicht. Balkonlösungen sind oft am einfachsten, stoßen aber bei Traglast, Optik oder Mietrecht schneller an Grenzen.
Welche Montagesysteme sind für welche Dachart am besten geeignet?
Für das Schrägdach eignen sich Dachhaken und Schienensysteme am besten, wenn eine Ziegel- oder Sparrenkonstruktion vorliegt. Für das Flachdach ist eine Aufständerung mit sauberer Lastverteilung die typische Lösung. Für Balkonkraftwerke sind leichte Balkonmontagen mit geprüfter Geländerbefestigung meist die erste Wahl.
Das Schrägdach profitiert von Dachhaken, weil die Montage die Dachhaut vergleichsweise sparsam durchdringt und die Module nah an der Dachfläche liegen. Das reduziert die Windangriffsfläche und hält die Aufbauhöhe gering. Stockschrauben eignen sich besonders für Dächer mit Blech- oder Holzuntergründen, wenn die Abdichtung und die tragende Struktur dafür ausgelegt sind. Für Ziegeldächer bleibt der Dachhaken die häufigste Lösung, weil die Befestigung direkt an der Sparrenebene erfolgt.
Beim Flachdach hängt die Wahl vor allem vom Gebäude ab. Ballastierte Aufständerungssysteme sind beliebt, weil sie die Dachhaut schonen. Die Ballastierung muss aber exakt zur Windzone, Gebäudehöhe und Modulstellung passen. Wenn die Statik wenig Zusatzlast zulässt, ist eine verankerte Lösung oft besser. Der Neigungswinkel liegt bei Flachdächern meist deutlich unter 30 Grad; viele Systeme arbeiten mit niedrigeren Winkeln, um Verschattung zwischen den Modulreihen zu vermeiden und die Ballastmenge zu begrenzen.
Für das Balkonkraftwerk zählt vor allem eine einfache, sichere Balkonmontage. Geländerhalter mit Klemmen sind geeignet, wenn das Geländer die Lasten aufnehmen kann. Fassadenmontage ist eine Alternative, wenn das Geländer ungeeignet oder zu flexibel ist. Bei Mietwohnungen braucht die Montage zusätzlich eine klare Abstimmung mit Eigentümer oder Vermietung, weil der Balkon nicht automatisch als statisch geeignete Fläche gilt. Wer ein kompaktes System sucht, sollte auf modulare Halterungen, geringe Eigenmasse und korrosionsfeste Verbindungselemente achten.
Die Auswahl hängt auch vom Modulformat ab. Moderne Photovoltaik-Module sind meist großformatig und schwerer als ältere Module. Dadurch steigen die Anforderungen an Schienen, Klemmen und Befestigungspunkte. Wer zwischen Modultechnologien vergleicht, findet bei HJT- und TOPCon-Modulen zusätzliche Hinweise zu Effizienz und Kaufkriterien, die bei der Systemplanung mitgedacht werden sollten.
Welche Normen, Lasten und Sicherheitsfaktoren müssen beachtet werden?
Entscheidend sind die Statik des Gebäudes, die örtlichen Wind- und Schneelasten sowie die geltenden Produkt- und Befestigungsnormen. Ein Montagesystem darf nur eingesetzt werden, wenn Unterkonstruktion, Befestigung und Dachaufbau die vorgesehenen Lasten sicher aufnehmen.
In der Praxis orientiert sich die Planung an den Eurocodes, vor allem an der Tragwerksbemessung nach DIN EN 1990 und an den Lastannahmen nach DIN EN 1991. Für den Stahl- und Aluminiumteil der Konstruktion gelten zusätzlich Materialnormen und Herstellerangaben. Für Photovoltaik-Module und ihre mechanische Belastbarkeit sind die Datenblätter der Modulhersteller maßgeblich. Wer eine Anlage plant, braucht deshalb immer die Projektunterlagen, die Dachangaben und die Montagevorgaben in einem abgestimmten Set.
Windlast und Schneelast sind keine Randthemen, sondern zentrale Bemessungsgrößen. Die Windlast beeinflusst vor allem Flachdach-Aufständerungen und Balkonmontagen. Die Schneelast belastet Schrägdächer und alle Konstruktionen mit geringer Entwässerung. Je höher das Gebäude, je exponierter die Lage und je größer die Modulfläche, desto genauer muss die Lastannahme ausfallen. Bei einem Flachdach erhöht eine ungünstige Aufständerung die Sogkräfte zusätzlich.
Wichtige Sicherheitsfaktoren betreffen Schraubverbindungen, Klemmen, Randabstände und Durchdringungen. Klemmen müssen zum Rahmenprofil der Photovoltaik-Module passen. Dachhaken dürfen die Eindeckung nicht verspannen. Stockschrauben brauchen eine dichte und tragfähige Einbindung in den Untergrund. Aluminium-Profile müssen so geführt werden, dass sich keine unzulässigen Verformungen oder Materialermüdungen aufbauen. Ein sauber geplanter Montageabstand verbessert außerdem die Hinterlüftung der Module und erleichtert die Wartung.
Wer eine sichere Auswahl treffen will, sollte nicht nur Preise vergleichen, sondern die Montagebedingungen vollständig prüfen. Dazu gehören Dachart, Tragstruktur, Modulausrichtung, Neigungswinkel, Materialmix und Befestigungsart. Genau dort trennt sich ein günstiges Set von einem belastbaren Montagesystem.
