Kurzantwort: Stringspannung und Verschattung prüfen Sie, indem Sie die Spannung eines PV-Strings bei passenden Betriebsbedingungen messen, die Werte mit der erwarteten Stringauslegung vergleichen und Module, Steckverbinder sowie Kabelverbindungen auf Teilverschattung und Kontaktfehler kontrollieren. Auffällige Abweichungen zeigen oft verschattete Module, defekte Bypass-Dioden oder Unterbrechungen.
Stringspannung ist die elektrische Spannung eines PV-Strings, die unter Betriebs- und Prüfbedingungen Aufschluss über den Zustand von Modulen, Verschattung und Anschlussfehlern gibt. Für die schnelle Einordnung hilft die Spannung prüfen-Rubrik mit praxisnahen Messmethoden und Prüfwerkzeugen.
Ein PV-String besteht aus mehreren in Reihe geschalteten Photovoltaik-Modulen. Die Stringspannung addiert sich aus den Modulspannungen. Deshalb wirken sich Verschattung, beschädigte Steckverbinder und schwache Kabelverbindungen sofort auf die gemessenen Werte aus. Mehr Grundlagen zu Spannung und Strom bietet der Artikel PV-Strom und PV-Spannung: Entstehung, Zusammenhang und Einflussfaktoren.
Warum sollte man Stringspannung und Verschattung prüfen?
Die Prüfung zeigt schnell, ob ein PV-String sauber arbeitet oder Leistung verliert. Verschattung, Kontaktprobleme und Modulfehler senken die Stringspannung oder verschieben das Verhalten des Mpp-Trackers. So lassen sich Ertragsverluste, Fehlermeldungen und Hotspots früh erkennen.
PV-Module liefern im Betrieb keine feste Spannung. Die tatsächliche Spannung hängt von Einstrahlung, Temperatur, Verschaltung und Last am Wechselrichter ab. Ein Wechselrichter mit Mpp-Tracker sucht den Arbeitspunkt mit der höchsten Leistung. Wenn ein Modul verschattet ist, bricht die Stringkennlinie teilweise ein. Der Mpp-Tracker arbeitet dann oft auf einem anderen Punkt als erwartet.
Besonders wichtig ist die Prüfung bei Teilverschattung durch Schornsteine, Antennen, Bäume oder Gauben. Bereits ein verschatteter Modulbereich kann die Leistung eines ganzen Strings mindern, wenn die Bypass-Diode eingreift. Auch ein einzelner loser Steckverbinder oder eine beschädigte Kabelverbindung kann ähnliche Symptome auslösen.
Wer die elektrische Seite verstehen will, sollte zusätzlich den Aufbau der Anlage kennen. Der Artikel Solaranlage-Komponenten: Welche Teile eine DIY-Solaranlage braucht ordnet Module, Wechselrichter, Leitungen und Anschlüsse ein. Genau diese Bauteile bestimmen, wo Spannungsfehler entstehen.
Wie misst man die Stringspannung sicher und korrekt?

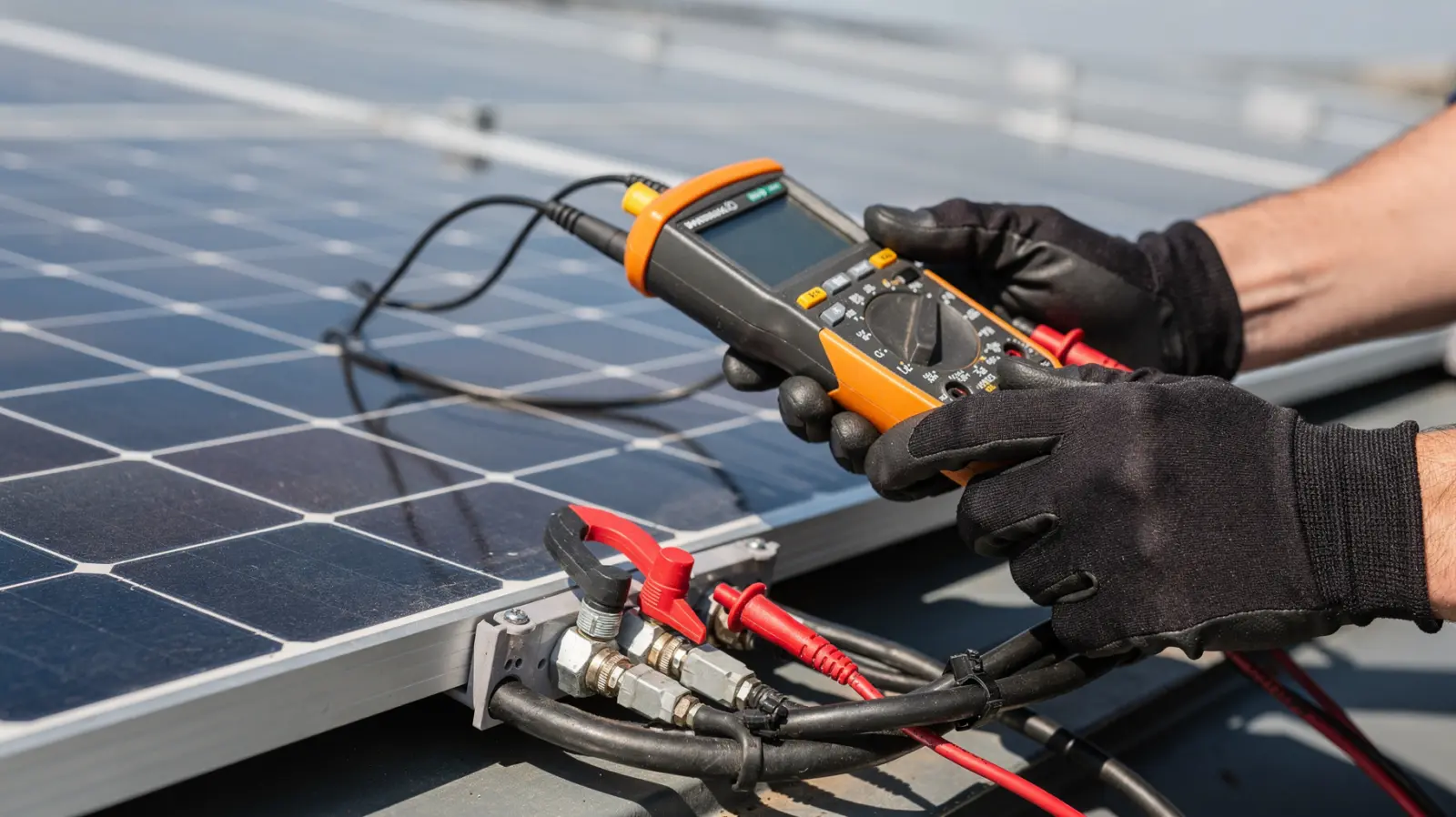

Die Stringspannung misst man am DC-Eingang des Wechselrichters oder an dafür vorgesehenen Messpunkten mit einem Multimeter. Vor der Messung müssen Nennspannung, Maximalspannung und der zulässige Messbereich bekannt sein. Arbeiten an DC-Leitungen gehören nur in spannungsfreiem Zustand oder durch fachkundige Personen.
Für eine saubere Prüfung gilt: Messgerät auf Gleichspannung stellen, Messleitungen korrekt einstecken, richtige Polarität beachten und die Messspitzen sicher ansetzen. Das Multimeter muss für die zu erwartende Spannung geeignet sein. Viele Stringspannungen liegen deutlich über Kleinspannung; deshalb zählt die Gerätekategorie und die Spannungsfestigkeit des Messgeräts. Die Herstellerangaben des Wechselrichters und der Module geben den Rahmen vor.
Die Messung ist nur aussagekräftig, wenn die Bedingungen dokumentiert werden. Sinnvoll sind Zeitpunkt, Himmelsrichtung, Einstrahlung und Modultemperatur. Ein kalter Morgen liefert höhere Spannungen als ein heißer Sommertag. Die Leerlaufspannung eines Strings liegt ohne Last höher als die Spannung im Betrieb am Mpp-Tracker. Genau dieser Unterschied ist wichtig, um Messwerte richtig zu deuten.
Praktisch läuft die Prüfung so ab: zuerst optische Kontrolle, dann Messung der Stringspannung, danach Vergleich mit dem erwarteten Bereich. Bei mehreren Strings sollten die Werte unter ähnlichen Bedingungen nahe beieinander liegen. Weicht ein String deutlich ab, liegt meist ein lokales Problem vor. Bei Unsicherheit hilft ein Blick auf den Wechselrichter-Typ und die Stringauslegung, etwa über den passenden Wechselrichter für die vorhandene Modulanzahl und Nennspannung.
Welche Werte deuten auf Verschattung, Defekte oder Fehler im String hin?
Abweichungen zur erwarteten Stringspannung sind der wichtigste Hinweis. Eine deutlich niedrigere Spannung spricht für Teilverschattung, Modulunterbrechung, defekte Bypass-Diode oder einen Kontaktfehler. Eine auffallend hohe Leerlaufspannung kann auf eine falsche Stringlänge oder einen Messfehler hinweisen.
Für die Bewertung zählen drei Grundgrößen: Leerlaufspannung, Nennspannung und Betriebswert am Mpp-Tracker. Die Leerlaufspannung eines Strings ist höher als die Spannung unter Last. Die Nennspannung beschreibt den vorgesehenen Arbeitsbereich der Anlage. Die Mpp-Spannung liegt typischerweise darunter oder darüber, je nach Modultyp und Temperatur. Ohne Herstellerdaten ist eine exakte Beurteilung nicht möglich, aber deutliche Sprünge oder starke Abweichungen sind immer verdächtig.
| Beobachtung | Typischer Hinweis | Erster Prüfpunkt |
|---|---|---|
| Deutlich niedrigere Stringspannung | Teilverschattung, loser Steckverbinder, defekte Kabelverbindung, Bypass-Diode aktiv | Module, Steckverbinder, Anschlussdosen |
| Stark schwankende Werte | Wackelkontakt, intermittierende Verschattung, fehlerhafter Anschluss | Stecker, DC-Kabel, Klemmen |
| Sehr niedrige oder null Volt | Unterbrechung im PV-String, Sicherung ausgelöst, falsche Polung | Stringführung, Wechselrichter, Kabelweg |
| Ungewöhnlich hohe Leerlaufspannung | Falsche Stringlänge, kalte Module, Messfehler | Auslegung, Multimeter, Modulanzahl |
Eine einzelne verschattete Zelle kann eine Bypass-Diode aktivieren. Dann umgeht der Strom einen Teil des Photovoltaik-Moduls. Die Stringspannung sinkt um den Spannungsanteil des betroffenen Modulabschnitts. Bei mehreren verschatteten Modulen verstärkt sich der Effekt. Deshalb ist die Lage der Verschattung oft wichtiger als die Größe der verschatteten Fläche.
Wie erkennt man Verschattungen an Modulen, Steckern und Kabeln?
Verschattung erkennt man zuerst optisch und dann elektrisch. Klare Schatten, Laub, Schnee, Schmutzränder oder Verschattungen durch Baukörper zeigen sich oft direkt am Modul. Steckverbinder und Kabelverbindungen prüft man auf Erwärmung, Korrosion, lockere Verriegelung und mechanische Beschädigung.
Bei Modulen fällt Teilverschattung häufig als ungleichmäßiges Muster auf. Ein Teil des Photovoltaik-Moduls arbeitet dann anders als der Rest. Das führt zu lokalen Leistungsverlusten und kann die Bypass-Diode aktivieren. Bei vielen Modulreihen genügt schon ein schmaler Schatten auf einer Zellgruppe, um den String messbar zu verändern.
Steckverbinder sind ein häufiger Fehlerpunkt. Ein nicht vollständig verrasteter Steckverbinder erhöht den Übergangswiderstand. Eine beschädigte Dichtung lässt Feuchtigkeit ein. Eine korrodierte Kontaktstelle verändert die Stringspannung unter Last. Kabelverbindungen sollten fest sitzen, ohne Zug auf den Leitungen. Sichtbare Scheuerstellen, Knicke oder UV-Schäden gehören sofort geprüft.
Ein systematischer Blick spart Zeit: zuerst Modulfläche, dann Rahmen, dann Anschlussdose, dann Steckverbinder und schließlich den gesamten Leitungsweg zum Wechselrichter. So lässt sich eingrenzen, ob die Ursache im Modul selbst, im PV-String oder in der Wechselrichter-Zuleitung liegt. Bei unklaren Wechselrichtermeldungen hilft ergänzend der Beitrag Balkonkraftwerk-Fehler: Fehlermeldungen am Wechselrichter erkennen und beheben, weil viele Fehlermuster dieselbe elektrische Ursache haben.
Was tun, wenn die Stringspannung auffällig ist?
Bei auffälliger Stringspannung folgt eine feste Reihenfolge: Anlage sichern, Sichtprüfung durchführen, Messwerte vergleichen und dann die betroffene Stelle eingrenzen. Danach werden Verschattung, Steckverbinder, Kabelverbindung, Modulanschlüsse und Wechselrichter-Eingang geprüft. Bleibt der Fehler bestehen, braucht es eine Fachprüfung.
Ist die Stringspannung zu niedrig, beginnt die Suche an den offensichtlichsten Stellen. Schattiert ein Baum den PV-String? Liegt ein gelöster Steckverbinder vor? Ist ein Modul verschmutzt oder beschädigt? Weicht nur ein einzelner String ab, liegt die Ursache oft in genau diesem Strang. Weichen mehrere Strings ab, prüfen Sie Auslegung, Wechselrichter-Einstellungen und die Mpp-Tracker-Zuordnung.
Bei Verdacht auf Defekte an Bypass-Diode, Modulklemmen oder Kabeln sollte keine improvisierte Reparatur erfolgen. DC-Seite einer PV-Anlage bleibt auch bei trübem Wetter gefährlich, weil Stringspannungen mehrere hundert Volt erreichen können. Deshalb gehört das Öffnen von Anschlussdosen, das Tauschen von Steckverbindern und das Nachmessen an stromführenden Leitungen in fachkundige Hände.
Für die Praxis hilft eine einfache Priorität: erst Verschattung beseitigen, dann mechanische Schäden finden, dann elektrische Fehler messen. Wenn die Stringspannung danach wieder im erwarteten Bereich liegt, war die Ursache meist eindeutig. Bleibt die Abweichung bestehen, sollte die Auslegung des Strings, die Nennspannung des Wechselrichters und die Modulverschaltung erneut geprüft werden, bevor weitere Komponenten ersetzt werden.
