Hybrid-Systeme (PV + Speicher) selbst aufbauen: Unterkonstruktion auswählen (Ziegel, Blech, Trapez, Bitumen)
Eine erfolgreiche Installation von Hybrid-Systemen aus Photovoltaik (PV) und Speicher hängt maßgeblich von der richtigen PV Unterkonstruktion ab. Sowohl Anfänger als auch erfahrene Solaranlagen-Bastler profitieren von einer fundierten Auswahl der passenden Unterkonstruktion für das jeweilige Dachmaterial – sei es für Ziegel, Blech, Trapezblech oder Bitumen. In diesem Artikel erfahren Sie praxisnah, wie Sie die optimale PV Unterkonstruktion selbst auswählen, welche Kriterien zu beachten sind und wie Sie typische Fehler vermeiden. Zielgruppe sind DIY-Solarfreunde, die ihre Hybrid-Anlage effizient, langlebig und sicher gestalten möchten.
Das Wichtigste in 60 Sekunden
- Die PV Unterkonstruktion trägt das Gewicht von Solarmodulen und schützt die Dachhaut.
- Unterschiedliche Dachtypen erfordern spezifische Befestigungstechniken und Materialien für die Unterkonstruktion.
- Ziegeldächer nutzen meist Schienen- oder Aufdachmontagesysteme mit Dachhaken und Klemmen.
- Blech- und Trapezdächer benötigen besonders leichte, flexible Systeme mit speziellen Befestigungselementen.
- Bitumenbahnen erfordern durchdringungsfreie Lösungen oder sorgfältig abgedichtete Befestigungen.
- Schutz vor Korrosion und Witterung ist für die Lebensdauer entscheidend.
- Die korrekte Ausrichtung und Neigung der Unterkonstruktion beeinflusst die Energieerträge der PV-Anlage.
- Eigenständiger Aufbau erfordert sorgfältige Planung, Werkzeug und eine Checkliste für Material und Arbeitsschritte.
Grundlagen der PV Unterkonstruktion
Die PV Unterkonstruktion bildet das technische Fundament einer Photovoltaikanlage. Sie verbindet die Solarmodule sicher mit dem Dach und stellt Stabilität sowie optimalen Neigungswinkel sicher. Unterschiede bei der Wahl der Unterkonstruktion ergeben sich vor allem durch die Dachart und -materialien, da diese Einfluss auf Befestigungsmethoden und Statik nehmen. Typische Dachmaterialien sind Ziegel, Blech, Trapezblech und Bitumenbahnen, die jeweils spezielle Anforderungen an die Unterkonstruktion stellen. Neben der Mechanik ist die Witterungsbeständigkeit ein zentrales Thema, da Korrosion durch Feuchtigkeit oder Kondensation die Lebensdauer drastisch verkürzen kann.
Die korrekte Dimensionierung der Unterkonstruktion richtet sich außerdem nach der Modulanzahl, der Modultypen sowie Wind- und Schneelastzonen. Insbesondere bei selbst aufgebauten Hybrid-Systemen mit integriertem Speicher ist eine sorgfältige Planung entscheidend, damit Gewicht und technische Komponenten optimal getragen werden. Wichtig zu beachten ist, dass die Unterkonstruktion nicht nur tragfähig, sondern auch elektrisch leitfähig oder isoliert sein muss, um die Sicherheit zu gewährleisten.
Schritt-für-Schritt Vorgehen zur Auswahl der richtigen PV Unterkonstruktion
- Dachtyp und Material bestimmen: Klären Sie, ob das Dach mit Ziegeln, Blech, Trapezblech oder Bitumenbahnen gedeckt ist. Dies beeinflusst maßgeblich die Auswahl der Unterkonstruktion.
- Statik prüfen: Prüfen Sie die Dachtragfähigkeit und berücksichtigen Sie zusätzliche Lasten durch PV-Module und Speicher.
- Montagesystem auswählen: Entscheiden Sie je nach Dachmaterial für Aufdach-, Indach- oder Aufständersysteme mit passenden Komponenten wie Dachhaken, Schrauben oder Klemmen.
- Material der Konstruktion wählen: Aluminium ist häufig erste Wahl wegen Leichtigkeit und Korrosionsbeständigkeit, Stahl kann mit entsprechender Beschichtung infrage kommen.
- Neigungswinkel planen: Die Unterkonstruktion sollte auf Sonnenstand und Dachausrichtung abgestimmt sein, um maximale Erträge zu gewährleisten.
- Korrosionsschutz sicherstellen: Verwenden Sie rostfreie Verbindungselemente und geeignete Dichtungen, vor allem bei Metall- und Bitumendächern.
- Zusätzliches Zubehör bereitstellen: Planen Sie Kabelhalter, Erdungsklemmen und Abdichtungen mit ein.
PV Unterkonstruktion für Ziegeldächer
Ziegeldächer sind in Deutschland sehr verbreitet und stellen bei der Montage von PV-Anlagen eine besondere Herausforderung dar. Hier kommen häufig Dachhaken zum Einsatz, die unter einzelnen Dachziegeln angebracht werden, ohne die Dachhaut unzulässig zu beschädigen. Die Haken werden an der Dachlattung befestigt und dienen als Auflage für Aluminium- oder Edelstahl-Schienen, auf denen die Module fixiert werden.
Bei der Auswahl der Unterkonstruktion für Ziegeldächer ist die Kompatibilität mit dem Ziegeltyp entscheidend. Es gibt unterschiedliche Dachhaken für Flachziegel, Hohlfalzziegel und Biberschwanzziegel. Zudem muss die Integration der Unterkonstruktion gewährleisten, dass Wasser abfließen kann und keine Feuchtigkeit in das Dach eindringt. Eine sorgfältige Abdichtung und hohe Wetterbeständigkeit der Materialien sind unverzichtbar.
PV Unterkonstruktion für Blechdächer
Blechdächer, wie sie oft bei Industrie- oder Hallendächern vorkommen, sind leichter als Ziegeldächer und erfordern spezielle Montagesysteme. Die PV Unterkonstruktion hier muss flexibel und möglichst leicht sein, um die Blechträger nicht unnötig zu belasten.
Häufig werden Z-Schienen oder Aufdachmontageschienen verwendet, die mit Schrauben direkt in die Tragstruktur des Dachs befestigt werden. Spezielle Dichtungen verhindern dabei, dass Wasser durch die Befestigungslöcher eindringt. Wichtig ist es, dass die Schrauben korrosionsbeständig sind und die Dacheindeckung nicht beschädigt wird. Eigens entwickelte Schnellmontageelemente sparen Arbeitszeit und reduzieren Fehlerquellen.
PV Unterkonstruktion für Trapezblechdächer
Trapezblechdächer unterscheiden sich von anderen Metalldächern durch ihre profilierte Oberfläche. Die PV Unterkonstruktion muss deshalb die Module sicher über den Trapezprofilen aufschienen, ohne diese zu beschädigen. Montageschienen und spezielle Trapezblechbefestigungen mit Dichtungen sind hier Standard.
Durch die Profilierung ist besonders auf die Verteilung der Lasten zu achten, damit keine Verformung der Blechtafeln auftritt. Durchdringungsfreie Montagesysteme sind eine empfehlenswerte Alternative, falls die Dachhaut nicht perforiert werden soll. Dabei werden sogenannte Klemmsysteme eingesetzt, die zwischen den Profilwellen spannen und die Module halten.
PV Unterkonstruktion für Bitumenbahnen
Bitumendächer kommen bei Flachdächern oder extensiven Dächern häufiger vor. Die Montage von PV-Anlagen auf Bitumenbahnen stellt besondere Anforderungen an die Undurchlässigkeit der Abdichtung. Eine Durchdringung der Dachhaut ist hier möglichst zu vermeiden, um das Eindringen von Feuchtigkeit zu verhindern.

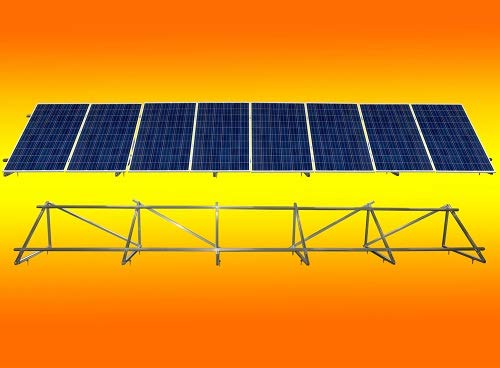

Aufdachmontagesysteme mit separatem Untergestell auf Schwerlastplatten oder Betonfundamenten werden häufig verwendet. Die PV Unterkonstruktion wird dabei so gestaltet, dass sie die Dachhaut nicht belastet oder beschädigt. Auch Ballastsysteme ohne Schraubenbefestigung sind beim Bitumendach eine mögliche Lösung, um die Dachabdichtung zu erhalten. Wichtig ist eine Überprüfung auf ausreichenden Schutz vor Windlasten und eine fachgerechte Planung der Statik.
Checkliste für die Planung der PV Unterkonstruktion
- Dachtyp und Material präzise erfassen
- Statik des Daches prüfen und Lastannahmen klären
- Geeignete Montagesysteme recherchieren und auswählen
- Materialien auf Korrosionsbeständigkeit und Kompatibilität prüfen
- Neigungswinkel der Module entsprechend Ertragsdaten planen
- Abdichtung und Wasserführung der Befestigungselemente sicherstellen
- Elektrische Sicherheit (Erdung, Leitfähigkeit) einplanen
- Benötigtes Werkzeug und Montagehilfen bereitlegen
- Prüfung aller Befestigungsmittel auf Normen und Herstellervorgaben
- Arbeits- und Sicherheitsvorschriften berücksichtigen
Typische Fehler bei der Auswahl und Montage der PV Unterkonstruktion und Lösungen
Ein häufiger Fehler besteht darin, die Dachstruktur oder das Dachmaterial nicht genau zu berücksichtigen, was zu ungeeigneten Befestigungsmitteln führt. So können Ziegel beschädigt oder Blechdächer korrodieren, wenn falsche Schrauben verwendet werden. Lösungen sind eine sorgfältige Montageplanung und eventuell Rücksprache mit einem Statiker.
Ebenso wird oft der Korrosionsschutz unterschätzt. Die Verwendung unterschiedlicher Metalle ohne geeignete Isolierung kann Kontaktkorrosion auslösen. Hier hilft der Einsatz von gleichen Metalllegierungen und zusätzlichen Schutzbeschichtungen. Weitere Fehler können in mangelhaften Abdichtungen liegen, die Wasserschäden verursachen. Die Lösung ist die Verwendung von geprüften Dichtungsmaterialien und Montageverfahren.
Praxisbeispiel: PV Unterkonstruktion auf einem Ziegeldach montieren
Ein Hausbesitzer plant, sein Einfamilienhaus mit einem Hybrid-System aus PV-Modulen und Speichertechnik auszustatten. Das Dach besteht aus Hohlfalzziegeln. Zunächst wurde die Tragfähigkeit des Daches geprüft und ein Montagesystem mit Aluminium-Schienen und Dachhaken ausgewählt, das speziell für diese Ziegelart vorgesehen ist.
Im nächsten Schritt wurden die Dachziegel vorsichtig angehoben, um die Dachhaken an der Lattung zu befestigen. Die Dachhaken wurden mit Dichtmanschetten abgedichtet, um Wassereintritt zu verhindern. Nach der Montage der Schienen folgte die Befestigung der PV-Module. Schließlich wurden alle Verschraubungen auf festen Sitz kontrolliert, die Anlage elektrisch geerdet und der Speicher fachgerecht angeschlossen. Die Kombination ermöglicht nun eine optimale Energienutzung mit minimalem Montageaufwand und langer Haltbarkeit.
Tools und Methoden für den Aufbau der PV Unterkonstruktion
Beim Selbermachen der PV Unterkonstruktion empfiehlt sich der Einsatz spezieller Werkzeuge wie Akku-Bohrer mit Dichtungsschraubaufsätzen, Wasserwaagen für exakte Ausrichtung und Messgeräte zur Kontrolle der Statik. Auch ein professioneller Dachsondierer kann zu Beginn sinnvoll sein, um die Dachbeschaffenheit festzustellen.
Planungsmethoden umfassen digitale Dachmodelle, die Berechnung von Schneelast und Winddruck sowie Software zur Ertragsprognose. Gruppenmontage oder Unterstützung durch erfahrene Kollegen kann den Prozess sicherer und effizienter gestalten. Fachinformationen zu Normen und Montageanleitungen helfen zudem, typische Fehler zu vermeiden.
FAQ: Was ist eine PV Unterkonstruktion?
Die PV Unterkonstruktion ist das Trägersystem, das Solarmodule sicher auf dem Dach befestigt. Sie gewährleistet Stabilität und die optimale Neigung der Module.
FAQ: Welche Unterkonstruktion eignet sich für Ziegeldächer?
Für Ziegeldächer werden meist Dachhaken in Kombination mit Aluminium- oder Edelstahl-Schienen verwendet, um die Module sicher und wasserdicht zu befestigen.
FAQ: Wie vermeide ich Korrosion an der Unterkonstruktion?
Korrosion lässt sich durch Verwendung von rostfreien Materialien, geeigneten Beschichtungen und durch Trennung unterschiedlicher Metalle verhindern.
FAQ: Kann ich die PV Unterkonstruktion selbst montieren?
Grundsätzlich ja, mit der richtigen Vorbereitung, Werkzeug und Kenntnissen. Sorgfalt bei Planung, Statik und Montage ist jedoch unabdingbar.
FAQ: Welche Befestigung ist bei Bitumendächern empfehlenswert?
Bei Bitumendächern empfehlen sich durchdringungsfreie Systeme wie Ballastgestelle, um die Dachhaut nicht zu beschädigen und die Abdichtung zu erhalten.
FAQ: Wie beeinflusst die Unterkonstruktion den Ertrag der PV-Anlage?
Die Ausrichtung und Neigung der Unterkonstruktion bestimmen den Einstrahlungswinkel der Module und damit direkt den Ertrag der Anlage.
Fazit und nächste Schritte
Die Wahl der passenden PV Unterkonstruktion ist ein entscheidender Schritt bei der Eigenmontage von Hybrid-Systemen aus PV und Speicher. Unterschiedliche Dachmaterialien erfordern maßgeschneiderte Lösungen, um Stabilität, Sicherheit und Effizienz zu gewährleisten. Eine sorgfältige Planung, Berücksichtigung der Statik sowie die korrekte Montage sind unerlässlich für lange Haltbarkeit und optimale Energieerträge. Nutzen Sie die vorgestellten Methoden und Checklisten, um Fehler zu vermeiden und Ihre Solaranlage erfolgreich selbst aufzubauen.
Als nächstes empfiehlt es sich, konkrete Angebote von Herstellern und Fachberatern einzuholen, um die passenden Komponenten für Ihr Dach zu identifizieren. Darüber hinaus können Sie mit digitalen Tools die optimale Ausrichtung und Dimensionierung simulieren, bevor Sie mit der Installation starten. So schaffen Sie eine solide Basis für Ihr nachhaltiges Hybrid-System.
