Kurzantwort: Ein PV-Kabel ist ein spezielles Solarkabel für den Gleichstrom-Transport in Photovoltaikanlagen. Es muss UV-beständig, witterungsfest und temperaturbeständig sein. Typisch sind Kabel mit Cu-Leitern, robustem Mantel und passenden MC4-Steckverbindern für sichere Verbindungen zwischen Solarmodulen und Wechselrichter.
Die richtige Kabelauswahl für eine Photovoltaikanlage hängt von Strom, Länge, Verlegeort und Normen ab. Eine erste Orientierung bietet die Rubrik Kabelauswahl PV. Für Details zur Produktauswahl hilft auch der Beitrag PV-Kabel: Welche Kabel sind für Photovoltaikanlagen geeignet?.
Welche Anforderungen muss ein PV-Kabel erfüllen?
Ein PV-Kabel muss Gleichstrom sicher übertragen, UV-Belastung und Witterung standhalten und für den Einsatz im Außenbereich zugelassen sein. Zusätzlich zählen Temperaturbeständigkeit, mechanische Robustheit und ein normgerechter Aufbau mit passendem Leiterquerschnitt und geeigneter Isolierung.
Ein PV-Kabel verbindet Solarmodule, MC4-Steckverbinder und Wechselrichter. Auf dem Dach liegt das Kabel oft viele Jahre in Sonne, Regen, Wind und Frost. Dafür reicht ein normales Installationskabel nicht aus. Ein PV-Kabel braucht einen Mantel, der UV-Strahlung nicht schnell spröde werden lässt. Witterungsbeständigkeit schützt vor Feuchtigkeit und Temperaturschwankungen. Temperaturbeständigkeit ist wichtig, weil Leitungen auf Dachflächen im Sommer stark aufheizen und im Winter tiefen Temperaturen ausgesetzt sind.
Für Photovoltaikanlagen gelten je nach Anwendung unterschiedliche Normen und Vorgaben. In der Praxis spielen DIN VDE-Regeln eine zentrale Rolle, etwa bei der sicheren Installation, der Leitungsführung und dem Schutz vor Überlast. Ein weiterer Punkt ist der Spannungsabfall. Lange Leitungen verursachen Leitungsverlust, weil der elektrische Widerstand mit der Länge steigt. Deshalb darf ein PV-Kabel nicht nur robust sein, sondern muss auch elektrisch zur Anlage passen.
Für die Verlegung im Außenbereich ist außerdem eine saubere Kennzeichnung wichtig. Ein Solar- oder PV-Kabel muss klar als Gleichstromleitung erkennbar sein. Das reduziert Verwechslungsgefahr bei Wartung, Prüfung und Erweiterung der Photovoltaikanlage.
Welche Kabeltypen sind für Photovoltaikanlagen geeignet?
Für Photovoltaikanlagen eignen sich spezielle Solarkabel mit Kupferleiter und doppelter Isolierung. Standard sind PV-Kabel für Gleichstrom, häufig in Schwarz oder Rot, kombiniert mit MC4-Steckverbindern. Für besondere Umgebungen kommen halogenfreie LSZH-Kabel in Betracht.

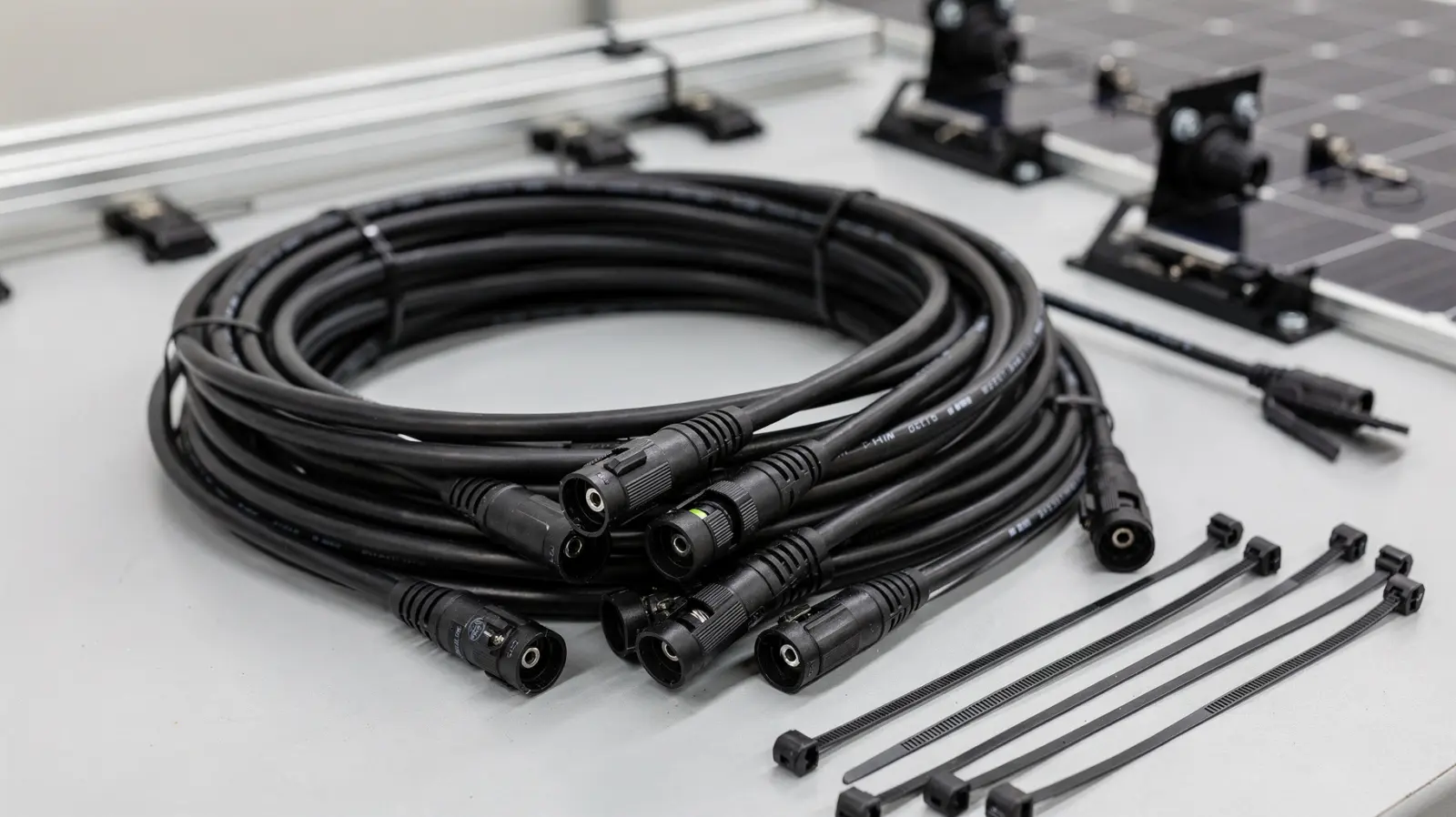

Das am häufigsten verwendete Kabel in einer modernen Photovoltaikanlage ist ein flexibles Solarkabel für DC-Seiten. Dieses PV-Kabel ist für die Verbindung zwischen Solarmodulen, Stringleitungen und dem Eingang des Wechselrichters ausgelegt. Kupfer ist dabei der übliche Leiterwerkstoff, weil Kupfer einen niedrigen elektrischen Widerstand und gute mechanische Eigenschaften bietet.
Wichtig ist die Unterscheidung zwischen DC-Kabeln und AC-Kabeln. Auf der Modulseite und zwischen Modulfeld und Wechselrichter fließt Gleichstrom (DC). Dafür braucht die Photovoltaikanlage ein PV-Kabel mit passender Spannungsfestigkeit und Isolierung. Auf der Netzseite des Wechselrichters gelten andere Anforderungen. Wer eine Anlage plant, sollte deshalb die komplette Leitungsführung betrachten, nicht nur einzelne Meter Kabel.
Halogenfreie LSZH-Kabel sind dort relevant, wo bei einem Brand geringe Rauchentwicklung und keine halogenhaltigen Gase gefordert sind. LSZH steht für Low Smoke Zero Halogen. Solche Kabel sind keine Pflicht für jede PV-Anlage, aber in sensiblen Gebäuden ein wichtiges Kriterium. Für die Steckverbindung sind MC4-Steckverbinder der verbreitete Standard. Der Kabeltyp muss zu diesen Steckverbindern passen. Mehr dazu erklärt der Beitrag PV-Steckverbinder: Welche Steckverbinder werden bei Photovoltaik verwendet?.
| Kabeltyp | Einsatz | Wichtige Eigenschaft |
|---|---|---|
| PV-Solarkabel für DC | Module, String, Wechselrichter | UV-beständig, wetterfest, temperaturfest |
| Halogenfreies LSZH-Kabel | Gebäude- und Sicherheitsbereiche | Geringe Rauchentwicklung |
| Normales Installationskabel | Nicht für die Dachverlegung | Keine ausreichende Außenbeständigkeit |
Welche Querschnitte braucht ein PV-Kabel in der Praxis?
Der Kabelquerschnitt richtet sich nach Stromstärke, Leitungslänge und zulässigem Spannungsabfall. In der Praxis sind 4 mm² und 6 mm² bei PV-Kabeln sehr verbreitet. Bei längeren Strecken oder höheren Strömen kann ein größerer Querschnitt nötig sein.
Der Querschnitt bestimmt, wie stark sich ein PV-Kabel erwärmt und wie groß der Leitungsverlust ausfällt. Ein zu kleiner Kabelquerschnitt erhöht den Spannungsabfall. Dadurch kommt weniger elektrische Leistung am Wechselrichter an. Die Anlage arbeitet dann nicht optimal. Ein zu großer Querschnitt ist technisch oft möglich, aber teurer und schwerer zu verlegen.
Für viele String-Verbindungen auf Dächern werden 4 mm² und 6 mm² eingesetzt. Diese Größen decken einen großen Teil typischer Anlagen ab. Die tatsächliche Auswahl hängt aber von der Strombelastung und der Leitungslänge ab. Bei kurzen Wegen reicht oft ein kleinerer Querschnitt. Bei langen Leitungswegen, hohen Modulleistungen oder mehreren parallel geführten Strings muss der Querschnitt sauber berechnet werden.
Für eine belastbare Auslegung gehören immer die Daten der Solarmodule und des Wechselrichters zusammen betrachtet. Entscheidend sind der maximale Strom, die zulässige Temperatur der Leitung und der Zielwert für den Spannungsabfall. Wer ein PV-Kabel auswählt, sollte also nicht nur auf den Preis pro Meter schauen, sondern auf die komplette elektrische Auslegung der Photovoltaikanlage.
Worauf sollte man bei Verlegung, Länge und Temperatur achten?
Bei der Verlegung im Außenbereich zählt eine kurze, geschützte und mechanisch sichere Leitung. Lange Strecken erhöhen den Spannungsabfall, hohe Temperaturen senken die Belastbarkeit, und scharfe Kanten schädigen die Isolierung. Das PV-Kabel muss frei von Zug, Quetschung und UV-Dauerstress liegen.
- ☀️ 𝗣𝗥𝗘𝗠𝗜𝗨𝗠 𝗞𝗔𝗕𝗘𝗟 - solartronics Solarkabel Verlängerung H1Z2Z2-K mit spezieller Kupfer-Verzinnung und wider…
- ✔️ 𝗣𝗘𝗥𝗙𝗘𝗞𝗧𝗘 𝗞𝗢𝗠𝗣𝗔𝗧𝗜𝗕𝗜𝗟𝗜𝗧Ä𝗧 - Unsere Meterware Solarleitung ist mit allen gängigen Steckern kompatibel und i…
- ✔️ 𝗩𝗜𝗘𝗟𝗦𝗘𝗜𝗧𝗜𝗚𝗘𝗦 𝗞𝗔𝗕𝗘𝗟 - Unser Solarkabel ermöglicht die unkomplizierte Verlängerung oder Verbindung verschi…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.16.09.2026 13:21 Alle Angaben ohne Gewähr.
Eine saubere Verlegung im Außenbereich beginnt am Solarmodul. Das PV-Kabel darf nicht über Dachkanten scheuern, nicht in Wasser stehen und nicht ungeschützt durch scharfe Metallöffnungen geführt werden. Kabelbinder allein reichen nicht, wenn dadurch Zug auf Steckverbinder oder Mantel entsteht. Leitungen müssen so geführt werden, dass Bewegung durch Wind keine Scheuerstellen erzeugt.
Die Leitungslänge beeinflusst direkt den Spannungsabfall. Je länger das PV-Kabel, desto größer der elektrische Verlust. Dieser Effekt ist bei Gleichstrom besonders relevant, weil jedes zusätzliche Meter Widerstand erzeugt. Deshalb sollte die Route zwischen Solarmodulen und Wechselrichter so kurz wie möglich bleiben. Wenn lange Wege unvermeidbar sind, hilft ein größerer Kabelquerschnitt.
Temperaturbeständigkeit ist kein Nebenthema. Auf dunklen Dachflächen kann sich die Umgebung stark aufheizen. Ein PV-Kabel muss dauerhaft für diese Bedingungen ausgelegt sein. Auch Frost, Feuchtigkeit und starke Sonneneinstrahlung greifen den Mantel an. Deshalb ist ein Kabel für Innenräume oder für die feste Hausinstallation nicht automatisch für die Photovoltaikanlage auf dem Dach geeignet.
Bei Neubau, Nachrüstung und Erweiterung sollten Montage und Leitungswege zusammen geplant werden. Wer die Anlage dokumentieren will, prüft nach der Inbetriebnahme auch die Erträge und Auffälligkeiten im Monitoring. Der Beitrag PV Monitoring nach der Inbetriebnahme: Werte, Apps und Warnsignale hilft bei der Kontrolle von Leistung und Fehlverhalten.
Welche Fehler passieren bei PV-Kabeln am häufigsten?
Die häufigsten Fehler sind falscher Kabeltyp, zu kleiner Querschnitt, schlechte Steckverbindungen und unsaubere Verlegung. Ebenfalls problematisch sind beschädigte Isolierungen, gemischte Komponenten ohne Freigabe und Leitungen, die zu stark der Sonne oder mechanischer Belastung ausgesetzt sind.
Ein klassischer Fehler ist der Einsatz eines normalen Kabels statt eines echten Solarkabels. Ein weiteres Problem ist der falsche Steckverbinder-Mix. MC4-Steckverbinder müssen zusammenpassen und korrekt verarbeitet werden. Wenn Stecker und Kabel nicht kompatibel sind, entstehen Übergangswiderstände, Erwärmung und im Extremfall Ausfälle.
Auch zu kleine Kabelquerschnitte treten häufig auf. Der Grund ist meist eine zu grobe Planung ohne Blick auf Leitungslänge und Strom. Das führt zu Leitungsverlust und unnötigem Spannungsabfall. Gerade bei größeren Dachanlagen summieren sich diese Verluste. Wer einen Wechselrichter mit mehreren Stringeingängen nutzt, sollte jede Leitung einzeln prüfen.
Ein weiterer Fehler ist eine Verlegung ohne Schutz an Durchführungen, Kanten und bewegten Bauteilen. UV-Beständigkeit und Witterungsbeständigkeit helfen nur dann, wenn das Kabel mechanisch nicht beschädigt wird. Typisch sind auch lose Schlaufen, ungesicherte Leitungen oder Kabel, die auf dem Dach liegen und sich im Wind bewegen. Solche Fehler verkürzen die Lebensdauer der Photovoltaikanlage deutlich.
Bei Notstrom- oder Speicherlösungen steigen die Anforderungen an die gesamte Installation zusätzlich. Kritische Planungsfehler werden im Beitrag Notstrom-Installation Fehler: Kritische Fehler erkennen und vermeiden ausführlich behandelt.
