Kurzantwort: PV-Steckverbinder verbinden Solarmodule, Strings und weitere DC-Komponenten in Photovoltaikanlagen sicher und dauerhaft. In der Praxis dominiert der MC4-Steckverbinder, doch entscheidend sind passende Systemfreigabe, korrekte Polung, richtiger Kabelquerschnitt und eine normgerechte Montage mit dichtem, kontaktstabilem Anschluss.
PV-Steckverbinder sind spezielle, normgerechte Verbindungselemente für die sichere elektrische Kopplung von Solarmodulen, Strings und weiteren Komponenten in Photovoltaikanlagen. Einen guten Überblick zur Einordnung im System bietet die Rubrik PV-Stecksysteme.

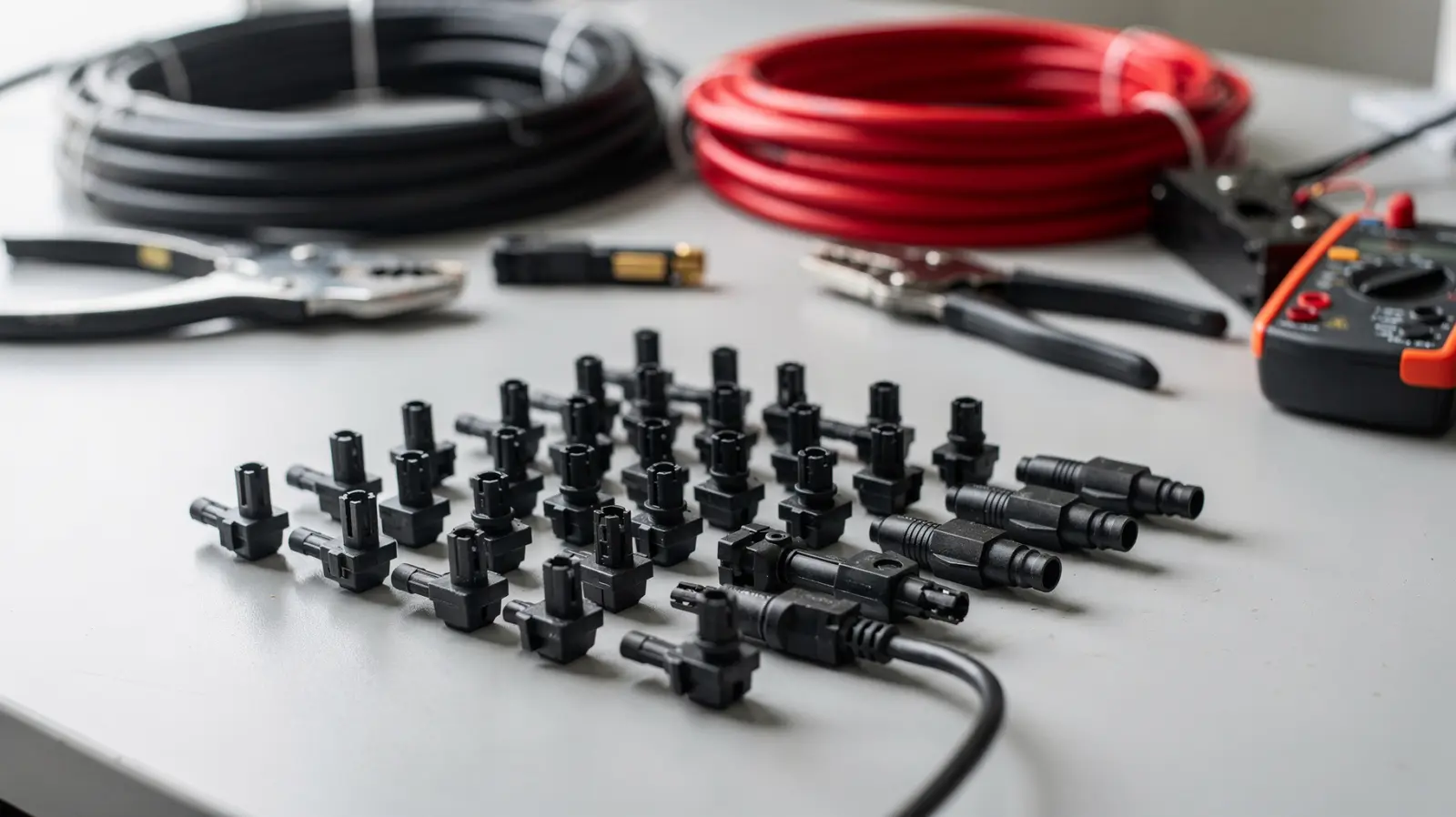

Welche Steckverbinder werden bei PV verwendet?
Bei Photovoltaik werden vor allem MC4-Steckverbinder verwendet. Daneben existieren herstellerspezifische Stecksysteme und ältere PV-Steckverbinder-Generationen. Entscheidend ist nicht nur der Name, sondern die klare Freigabe für genau das verwendete System, den Kabeltyp und die elektrische Auslegung.
MC4 ist zum Synonym für PV-Steckverbinder geworden. Der Name steht für einen weit verbreiteten, berührungsgeschützten DC-Steckverbinder mit verriegelnder Verbindung und hoher Schutzart. Viele Solarmodule werden ab Werk mit passenden Gegenstücken ausgeliefert. Trotzdem dürfen Anwender nicht automatisch jeden MC4-Stecker mit jedem anderen MC4-Stecker mischen.
In der Praxis gibt es drei relevante Gruppen: erstens originale Systemstecker eines Herstellers, zweitens kompatible Steckverbinder anderer Hersteller mit ausdrücklicher Freigabe und drittens ältere oder andere PV-Steckverbinder, die nur in ihrem eigenen System passen. Wer Photovoltaik plant, sollte deshalb immer Modul-, Kabel- und Steckersystem zusammen betrachten. Dazu passt auch der Beitrag Welche Kabel für Photovoltaikanlagen geeignet sind.
Bei vielen Anlagen stecken PV-Steckverbinder auf der DC-Seite zwischen Solarmodulen, Stringleitungen und Wechselrichter. Die DC-Seite führt Gleichstrom mit Spannungen, die je nach Anlage deutlich über 100 Volt liegen können. Deshalb müssen Steckverbinder mechanisch sicher verriegeln, elektrisch zuverlässig kontaktieren und gegen Feuchtigkeit geschützt sein.
Woran erkennt man kompatible PV-Steckverbinder?
Kompatible PV-Steckverbinder haben dieselbe Systemfreigabe, denselben Leitungsbereich und die gleiche Polung. Optische Ähnlichkeit reicht nicht. Der Hersteller muss die Kombination aus Stecker, Buchse, Kabeldurchmesser und Aderquerschnitt ausdrücklich zulassen.
Kompatibilität beginnt bei der Polung. Ein PV-Steckverbinder für Plus und ein PV-Steckverbinder für Minus müssen eindeutig gekennzeichnet sein. Die Kontakte dürfen nur in der vorgesehenen Richtung zusammenpassen. Verwechslungen führen zu Fehlanschlüssen, Funktionsstörungen und Sicherheitsrisiken.
Ebenso wichtig ist der Kabelquerschnitt. Viele PV-Steckverbinder sind für bestimmte Leitungsquerschnitte ausgelegt, häufig im Bereich von 4 mm² bis 6 mm². Der genaue Wert steht in den Herstellerunterlagen. Der Kabelquerschnitt muss zur Strombelastung, zur Leitungslänge und zum verwendeten Crimpkontakt passen. Ein zu kleiner Querschnitt erhöht den Spannungsfall und die Erwärmung. Ein zu großer Querschnitt lässt sich oft nicht normgerecht crimpen.
Auch der Kontakt muss zum Kabel passen. Der Leiter wird mit einem Crimpwerkzeug verpresst. Ein sauberer Crimp erzeugt einen niedrigen Kontaktwiderstand. Ein schlechter Crimp erhöht den Übergangswiderstand, erzeugt Wärme und schwächt die Sicherheit der gesamten Photovoltaik-Verbindung.
Ein weiterer Prüfpunkt ist der IP-Schutz. Viele PV-Steckverbinder erreichen im gesteckten Zustand eine hohe Schutzart gegen Staub und Wasser, oft IP67 oder vergleichbar, sofern die Montage vollständig und korrekt ausgeführt ist. Die Schutzart gilt nur bei richtig montierten Dichtungen, korrekter Verrastung und unbeschädigten Gehäusen.
Welche Sicherheits- und Normanforderungen gelten für PV-Steckverbinder?
PV-Steckverbinder müssen für Gleichstrom, Außenbetrieb und dauerhafte mechanische Belastung ausgelegt sein. Wichtige Anforderungen betreffen Berührungsschutz, Verriegelung, Temperaturfestigkeit, Isolationsniveau, Kennzeichnung und nachgewiesene Systemkompatibilität. Ohne diese Eigenschaften sinkt die Betriebssicherheit deutlich.
Für Photovoltaik sind Normen und Herstellerfreigaben zentral. In der Praxis relevant sind die Vorgaben aus der IEC-/EN-Produktwelt für PV-Steckverbinder sowie die jeweiligen Montageanleitungen der Hersteller. Die genauen Bezeichnungen und Prüfanforderungen können je nach Steckersystem und Markt variieren. Eine belastbare Regel bleibt aber immer gleich: Nur freigegebene Kombinationen montieren.
Die Sicherheit betrifft besonders die DC-Seite. Gleichstrom unterbricht sich nicht von selbst wie Wechselstrom. Deshalb dürfen Steckverbinder unter Last nicht unsachgemäß getrennt werden. Eine schlechte Verbindung kann Lichtbögen, Erwärmung und Brandgefahr verursachen. Ein hoher Kontaktwiderstand ist dabei ein Warnsignal, weil er auf mangelhafte Crimpung, Verschmutzung, Korrosion oder Mischsysteme hinweist.
Auch die Polung ist sicherheitsrelevant. Vertauschte Pole können Wechselrichter, Modulstränge oder Schutzgeräte beschädigen. Außerdem muss der Steckverbinder mechanisch so verriegeln, dass sich die Verbindung nicht durch Zug, Vibration oder Witterung löst. UV-Beständigkeit und Temperaturbeständigkeit gehören ebenfalls zu den typischen Anforderungen im Außenbereich.
Wer PV-Anschlüsse selbst vorbereitet, sollte die Trenn- und Anschlussregeln kennen. Für die Einordnung der Arbeiten hilft der Beitrag Brauche ich für die PV-Installation einen Elektriker?.
Wie werden PV-Steckverbinder richtig montiert?
PV-Steckverbinder werden mit passendem Werkzeug, sauber abisolierten Leitern und korrektem Crimpdruck montiert. Entscheidend sind saubere Kontaktflächen, vollständiges Einrasten, richtige Dichtungen und eine Montage nach Herstelleranleitung. Schon kleine Abweichungen verschlechtern Kontaktqualität und Schutz gegen Feuchtigkeit.
Die Montage beginnt mit der Auswahl des richtigen Steckverbinders für Kabelquerschnitt und System. Danach wird das Solarkabel auf die vorgeschriebene Länge abisoliert. Der Leiter darf weder beschädigt noch gequetscht sein. Anschließend wird der Kontakt mit einem passenden Crimpwerkzeug verpresst. Normale Kombizangen ersetzen kein Crimpwerkzeug für PV-Steckverbinder.
Nach dem Crimp folgt die Montage des Gehäuses. Der Kontakt muss hörbar oder fühlbar einrasten. Die Dichtung muss vollständig sitzen, damit der IP-Schutz erhalten bleibt. Danach wird die Verschraubung angezogen. Eine lockere Verschraubung begünstigt Feuchtigkeitseintritt und Zugentlastungsprobleme.
Vor dem Stecken sollte die Polung kontrolliert werden. Plus gehört auf Plus, Minus auf Minus. Danach werden die Gegenstücke gerade zusammengeführt und vollständig verrastet. Ein Halbauszug ist unzulässig, weil ein unvollständig verriegelter PV-Steckverbinder Wärme, Lichtbogen und Korrosion fördern kann.
Bei Balkonkraftwerken und kleinen Anlagen spielt auch die nachgelagerte Anschlussseite eine Rolle. Wer den AC-Anschluss prüfen will, findet dazu den passenden Überblick im Beitrag Welche Steckdose für ein Balkonkraftwerk erlaubt ist.
Welche Fehler treten bei PV-Steckverbindern häufig auf?
Die häufigsten Fehler sind Mischverbindungen, falsche Crimps, falscher Kabelquerschnitt, vertauschte Polung und unvollständige Verriegelung. Diese Fehler führen zu erhöhtem Kontaktwiderstand, Wärmeentwicklung, Feuchtigkeitseintritt und im schlimmsten Fall zu Ausfällen oder Brandgefahr.
Ein klassischer Fehler ist die Vermischung optisch ähnlicher Steckverbinder verschiedener Hersteller. Auch wenn zwei PV-Steckverbinder äußerlich zusammenpassen, kann die Kombination unzulässig sein. Die Folge sind schlechte Kontaktflächen oder ein unsicherer Sitz. Deshalb zählt immer die dokumentierte Systemfreigabe, nicht die bloße Form.
Ein zweiter häufiger Fehler ist ein falscher Crimp. Zu wenig Pressdruck erzeugt einen hohen Kontaktwiderstand. Zu viel Pressdruck kann Leiter und Kontakt beschädigen. Beides verschlechtert die Zuverlässigkeit. Ein sauberer Crimp ist elektrisch und mechanisch stabil.
Ein dritter Fehler betrifft den Kabelquerschnitt. Zu dünne Leitungen erhöhen Verluste und Erwärmung. Zu dicke Leitungen lassen sich oft nicht korrekt im Kontakt aufnehmen. Der passende Querschnitt muss daher zum Stecker, zur Stromstärke und zur Leitungslänge passen. Besonders bei Strings mit mehreren Solarmodulen summieren sich kleine Fehler schnell.
Ein vierter Fehler ist eine beschädigte oder verschmutzte Dichtung. Schon kleine Partikel oder ein eingeklemmter Dichtring verschlechtern den IP-Schutz. Dann dringt Feuchtigkeit ein, und Korrosion setzt an. Sichtprüfung reicht daher nicht immer aus. Eine saubere Montage mit kontrolliertem Sitz ist Pflicht.
Ein fünfter Fehler ist das Trennen unter Last oder mit unklarer DC-Spannung. Photovoltaik-Strings können gefährliche Spannungen führen. Vor Arbeiten an PV-Steckverbindern müssen Anlage und String eindeutig freigeschaltet sein. Wer die Grenzen zwischen Stecksystem, Kabel und Anschlussplanung verstehen will, sollte den Artikel zu PV-Kabeln für Photovoltaikanlagen mitlesen, weil Steckverbinder und Leitung immer zusammen gedacht werden müssen.
| Prüfpunkt | Was stimmt? | Warum wichtig? |
|---|---|---|
| Systemfreigabe | Nur freigegebene Steckverbinder kombinieren | Verhindert Fehlkontakt und Haftungsrisiken |
| Polung | Plus und Minus eindeutig zuordnen | Schützt Wechselrichter und String |
| Kabelquerschnitt | Zum Steckverbinder und zur Stromstärke passend | Reduziert Erwärmung und Spannungsverlust |
| Crimp | Mit Crimpwerkzeug nach Vorgabe ausführen | Senkt Kontaktwiderstand |
| IP-Schutz | Dichtung und Verriegelung vollständig | Schützt vor Feuchtigkeit und Staub |
PV-Steckverbinder sind kein Nebendetail, sondern ein sicherheitsrelevanter Teil der Photovoltaik. Wer MC4, Kompatibilität, Normen, Polung, Kontaktwiderstand und IP-Schutz beachtet, reduziert Ausfälle und Gefahren deutlich. Bei Unsicherheit über Systemfreigaben oder Anschlussarbeiten sollte die Anlage von einer Elektrofachkraft geprüft werden.
