Kurzantwort: Eine Solaranlage wird über passende PV-Kabel, MC4-Stecker, korrekt dimensionierte Sicherungen, Trennschalter und Erdung verbunden. Entscheidend sind richtiger Querschnitt, saubere Verlegung, passende Spannung und Stromstärke sowie die Prüfung nach Normen vor der Inbetriebnahme. Fehler bei Polung, Übergängen und Schutzmaßnahmen erhöhen Risiko und Leistungsverlust.
Solaranlage verkabeln ist die fachgerechte elektrische Verbindung aller Komponenten einer Photovoltaikanlage, damit Module, Wechselrichter, Schutzorgane und Verbraucher sicher, effizient und normgerecht zusammenarbeiten. In der Rubrik PV-Verkabelung finden Sie den passenden Einstieg für die Planung, bevor die eigentliche Installation beginnt.
Wie verkabele ich eine Solaranlage sicher?
Eine Solaranlage wird sicher verkabelt, wenn der Stromweg klar geplant ist: Solarmodule, Stringleitung, Wechselrichter, Schutzorgane und Netz- oder Speicheranschluss müssen zusammenpassen. Wer Spannungsbereich, Stromstärke, Querschnitt und Stecksystem vorab prüft, reduziert Fehler und Leistungsverlust.
Der praktische Ablauf beginnt mit der Stringplanung. Mehrere Solarmodule werden in Reihe geschaltet, wenn die Modulspannung zum Eingang des Wechselrichters passt. Bei Reihenschaltung addiert sich die Spannung, die Stromstärke bleibt im String gleich. Bei Parallelschaltung bleibt die Spannung gleich, die Stromstärke steigt. Genau deshalb müssen Leitungen, Sicherung und Wechselrichter auf die geplante Stromstärke ausgelegt sein.
Der Wechselrichter bildet die zentrale Schnittstelle zwischen Solarmodulen und Hausnetz. PV-Kabel führen meist Gleichstrom vom Modul oder String zum Wechselrichter. Auf der AC-Seite des Wechselrichters gelten andere Anforderungen, weil dort Wechselstrom anliegt. Wer beide Seiten verwechselt, riskiert Schäden an Komponenten und Schutzorganen.
Für die praktische Umsetzung lohnt ein Blick in die ausführliche PV-Anlage-Verkabelung mit Schritt-für-Schritt-Anleitung. Ergänzend hilft der Praxisleitfaden für eine Inselanlage, wenn die Solaranlage nicht ans öffentliche Netz gekoppelt wird.
Welche Kabel und Steckverbinder brauche ich für die Solaranlage?
Für eine Solaranlage brauchen Sie UV-beständige PV-Kabel, passende MC4-Stecker oder kompatible Steckverbinder, geeignete Aderend- und Anschlussmaterialien sowie eine Auslegung nach Spannung und Stromstärke. Der Kabelquerschnitt muss zum Strom und zur Leitungslänge passen, damit der Leistungsverlust gering bleibt.
PV-Kabel sind für den Außenbereich gebaut und auf typische Anforderungen von Photovoltaikanlagen ausgelegt. Sie führen den erzeugten Gleichstrom sicher vom Solarmodul zum Wechselrichter oder zur nächsten Komponente. MC4-Stecker sind der verbreitete Standard für viele Solarmodule. Wichtig ist die Kompatibilität innerhalb eines Systems. Unterschiedliche Steckerserien dürfen nicht einfach gemischt werden.
Der Querschnitt entscheidet über Erwärmung und Spannungsabfall. Je höher die Stromstärke und je länger die Leitung, desto eher braucht die Solaranlage einen größeren Querschnitt. Ein zu kleiner Querschnitt erhöht den Leistungsverlust und belastet die Leitung unnötig. Für die konkrete Auswahl zählen Leitungsweg, Stromstärke, Umgebungstemperatur und Verlegeart.
Zu den Pflichtkomponenten gehören außerdem Sicherung, Trennschalter und Überspannungsschutz. Die Sicherung schützt vor Überstrom, der Trennschalter ermöglicht das sichere Freischalten, und der Überspannungsschutz schützt empfindliche Elektronik vor transienten Spannungsspitzen. Die passende Ausführung hängt von Anlagentyp, Stringzahl und Netzanschluss ab.
Wer Module für den Selbstbau sucht, findet auf DIY-Photovoltaik mit geeigneten Solarmodulen einen Überblick über die Auswahlkriterien. Die Modulwahl beeinflusst direkt Spannung, Stromstärke und damit die gesamte Verkabelung.
Wie verlege ich Leitungen bei der Solaranlage sauber und verlustarm?

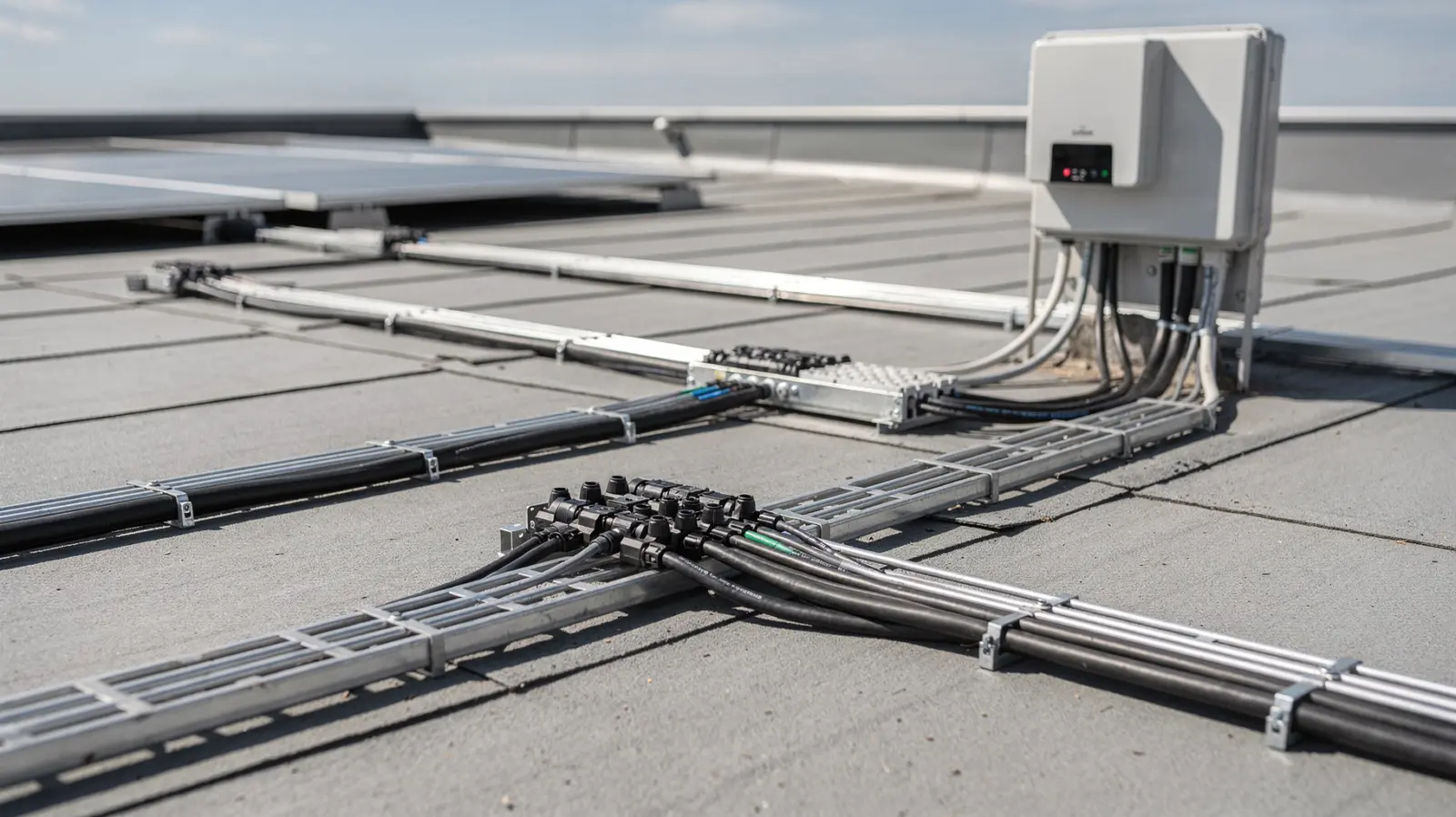

Leitungen werden sauber und verlustarm verlegt, wenn die Strecke kurz bleibt, Biegeradien eingehalten werden und keine mechanische Belastung entsteht. PV-Kabel sollen nicht scheuern, nicht im Wasser liegen und nicht an heißen oder scharfkantigen Bauteilen reiben.
Eine gute Leitungsführung vermeidet unnötige Schleifen und hält die Kabelwege übersichtlich. Lange, ungeschützte Wege erhöhen den Spannungsabfall. Deshalb gehören Leitungen möglichst direkt, aber ohne Zugspannung geführt. Befestigungspunkte müssen so gesetzt werden, dass sich Kabel nicht bewegen und keine Zugkräfte auf MC4-Stecker wirken.
Bei Dachanlagen sind UV-Beständigkeit, Temperaturwechsel und Durchdringungen besonders wichtig. Kabel dürfen nicht mit Dämmstoffen oder scharfkantigen Blechkanten in Kontakt kommen, wenn keine geeignete Schutzführung vorhanden ist. Im Außenbereich benötigen PV-Kabel außerdem eine dauerhafte Fixierung gegen Windbewegung.
Die Verlegung beeinflusst den Leistungsverlust direkt. Ein zu langer Weg oder ein zu kleiner Querschnitt senkt die nutzbare Leistung an der Wechselrichtereingangsklemme. Deshalb ist die elektrische Planung vor dem ersten Verschrauben wichtiger als die spätere Korrektur. Wer unsicher ist, prüft die Stringplanung vorab mit der Installationsanleitung und den technischen Datenblättern der Solarmodule.
- ✅ 𝐓𝐔̈𝐕-𝐙𝐞𝐫𝐭𝐢𝐟𝐢𝐳𝐢𝐞𝐫𝐭 𝐟𝐮̈𝐫 𝐡𝐨̈𝐜𝐡𝐬𝐭𝐞 𝐒𝐢𝐜𝐡𝐞𝐫𝐡𝐞𝐢𝐭: TÜV-zertifiziertes Solarkabel gewährleistet höchste Sicherhei…
- ✅ 𝐎𝐩𝐭𝐢𝐦𝐚𝐥𝐞 𝐋𝐞𝐢𝐬𝐭𝐮𝐧𝐠 𝐮𝐧𝐝 𝐄𝐟𝐟𝐢𝐳𝐢𝐞𝐧𝐳: Hochwertiges Solarkabel für maximale Effizienz und Leistung Ihrer Solara…
- ✅ 𝐇𝐞𝐫𝐯𝐨𝐫𝐫𝐚𝐠𝐞𝐧𝐝𝐞 𝐖𝐢𝐭𝐭𝐞𝐫𝐮𝐧𝐠𝐬𝐛𝐞𝐬𝐭𝐚̈𝐧𝐝𝐢𝐠𝐤𝐞𝐢𝐭: Robuste Isolierung bietet ausgezeichneten Schutz gegen UV-Strahlu…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.16.09.2026 13:08 Alle Angaben ohne Gewähr.
Welche Sicherheitsregeln und Schutzmaßnahmen sind beim Verkabeln wichtig?
Wichtige Schutzmaßnahmen sind korrekt dimensionierte Sicherung, Trennschalter, Überspannungsschutz, Erdung und die Einhaltung der geltenden Normen. Solarmodule liefern bei Licht sofort Spannung, deshalb gilt die Anlage auch ohne Netzanschluss nicht als spannungsfrei.
Die zentrale Gefahr bei einer Solaranlage ist Gleichspannung unter Last. Schon kleine Fehler bei Polung, Trennung oder Steckverbindung können Lichtbögen auslösen. Deshalb dürfen Arbeiten an aktiven Strängen nur mit geeigneter Vorgehensweise erfolgen. Eine sichere Anlage trennt Gleich- und Wechselstromkreise klar, und jede Trennung muss eindeutig gekennzeichnet sein.
Die Erdung reduziert gefährliche Berührungsspannungen und unterstützt den Schutz bei Fehlerfällen. Der Überspannungsschutz gehört besonders bei langen Leitungswegen, Dachanlagen und exponierten Standorten dazu. Die konkrete Ausführung hängt von der Anlagenkonzeption und den örtlichen Bedingungen ab. Für Photovoltaikanlagen sind die relevanten technischen Regeln und Normen maßgeblich, insbesondere für Installation, Schutz gegen elektrischen Schlag und Überspannungsschutz.
Wichtige Grundregeln sind einfach: niemals unter Spannung offene Steckverbinder berühren, nie beschädigte PV-Kabel weiterverwenden, MC4-Stecker nur systemkonform crimpen und jede Leitung vor dem Anschluss visuell prüfen. Wer eine Solaranlage selbst verkabelt, sollte den Netzanschluss und die endgültige Inbetriebnahme durch eine qualifizierte Fachkraft begleiten lassen, wenn Unsicherheit bei Normen oder Schutzkonzept besteht.
Wie prüfe ich die Verkabelung vor der Inbetriebnahme?
Vor der Inbetriebnahme werden Polung, Durchgang, Isolationszustand, Steckverbindungen und Schutzorgane geprüft. Erst wenn alle Verbindungen eindeutig, fest und technisch passend sind, darf die Solaranlage eingeschaltet werden. Fehler bei Spannung oder Stromstärke werden so früh erkannt.
Die Prüfung beginnt mit der Sichtkontrolle. Alle MC4-Stecker müssen korrekt verriegelt sein. Alle PV-Kabel müssen frei von Quetschungen, Knicken und Scheuerstellen sein. Danach folgt die elektrische Kontrolle mit Messgeräten: stimmt die Polung, liegt die erwartete Stringspannung an, und ist der Leitungsweg unterbrochungsfrei? Vor allem die Leerlaufspannung muss zur Auslegung passen.
Danach prüft die Installation die Funktion der Schutzorgane. Sicherung, Trennschalter und Überspannungsschutz müssen richtig eingebaut und passend dimensioniert sein. Die Erdung wird auf durchgehende Verbindung geprüft. Erst danach folgt die schrittweise Inbetriebnahme. Dabei wird die Solaranlage nach Herstellerangaben aktiviert und der Wechselrichter kontrolliert beobachtet.
Für den Endcheck gilt: Jede Abweichung zwischen Sollwert und Messwert ist zuerst ein Verdrahtungsthema, nicht ein Ertragsproblem. Wer Spannung, Stromstärke und Querschnitt sauber dokumentiert, findet Fehler später deutlich schneller. Das ist besonders wichtig, wenn mehrere Strings oder ein Speicher in die Anlage integriert sind.
| Bauteil | Aufgabe | Typische Prüffrage vor Inbetriebnahme |
|---|---|---|
| Solarmodule | Erzeugen Gleichstrom | Stimmen Polung und Stringverschaltung? |
| PV-Kabel | Leiten den Strom | Passt der Querschnitt zur Leitungslänge? |
| MC4-Stecker | Verbinden die Leitungen | Sind alle Steckverbindungen verriegelt? |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom | Liegt die Eingangsspannung im zulässigen Bereich? |
| Sicherung / Trennschalter / Überspannungsschutz | Schützen die Anlage | Sind Schutzorgane korrekt dimensioniert und erreichbar? |
| Erdung | Erhöht die Sicherheit | Besteht eine durchgehende Verbindung? |
Für die Vorbereitung auf die Inbetriebnahme ist außerdem wichtig, die Dokumentation vollständig zu halten. Schaltplan, Leitungswege, Verlegeart und technische Daten der eingesetzten Komponenten gehören zusammen. So bleibt die Solaranlage nicht nur funktionsfähig, sondern später auch wartbar und prüfbar.
Wer die Verkabelung konsequent nach Herstellerangaben, Normen und Messwerten ausführt, reduziert Fehlersuche, Leistungsverlust und Sicherheitsrisiken. Genau dafür ist saubere Planung bei Solaranlagen wichtiger als schnelle Montage.
