⏱ 14 Min. Lesezeit
- Wechselrichter wandelt Gleichspannung effizient in Wechselstrom um.
- VDE-Normen 4105 und 0100-712 sind bei Installation verpflichtend.
- Optimaler Standort: gut belüftet, schattensicher, 10-30 Grad Celsius.
- Kurze Kabelwege minimieren Leistungsverluste.
- VDE-AR-N 4105 gilt seit 2026
- Temperaturbereich optimal: 10 bis 30 Grad Celsius
- Leistungseinbußen bei +10 Grad: bis zu 10 %
- Wechselrichter muss automatische Netzüberwachung haben
✓ Redaktionell geprüft und freigegeben.
genaues Verständnis des elektrischen Systems sowie der Anforderungen an Schutz- und Kontrollkomponenten. So lässt sich eine reibungslose Inbetriebnahme gewährleisten und die Effizienz der gesamten Solaranlage optimieren.

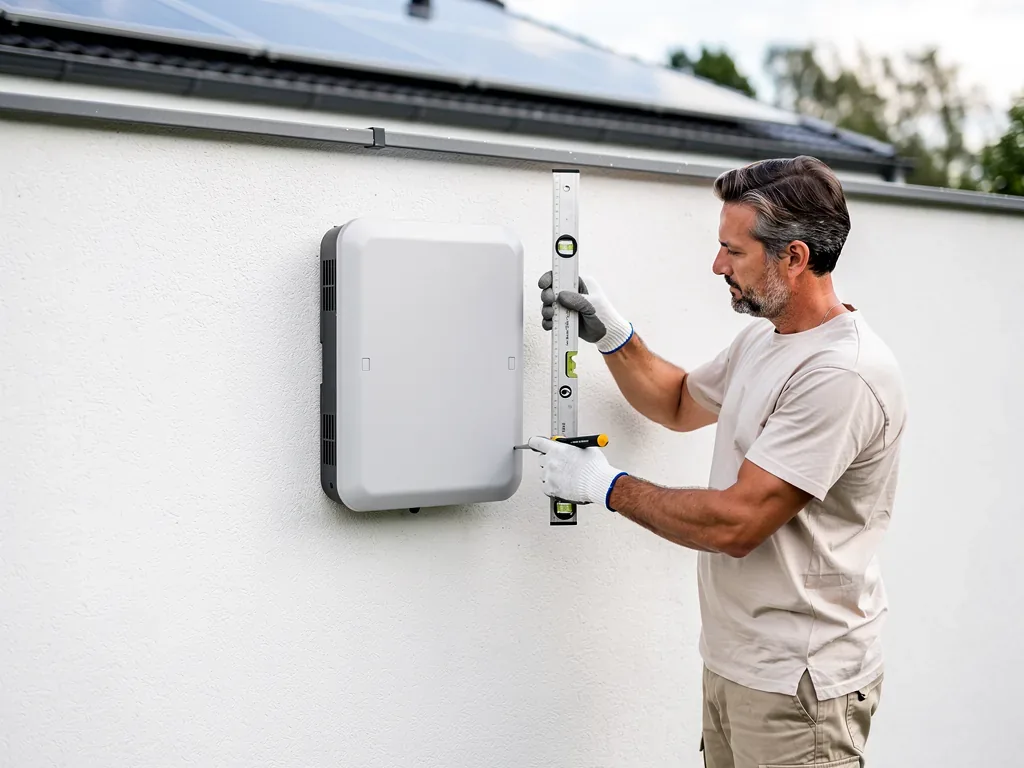

Ein zielgerichteter Workflow bei der Wechselrichter Installation beginnt mit einer fundierten Vorbereitung, die alle Materialien, Werkzeuge und Sicherheitsmaßnahmen einschließt. Im weiteren Verlauf sind die einzelnen Montageschritte systematisch zu durchlaufen – von der Befestigung über das korrekte Anschließen der Gleich- und Wechselstromleitungen bis hin zur abschließenden Kontrolle der Funktion. Auf diese Weise gewährleistet man eine hochwertige Installation, die nicht nur den gesetzlichen Anforderungen entspricht, sondern auch die eigene Solarstromerzeugung nachhaltig stärkt.
Wie plane ich die Wechselrichter Installation richtig, um maximale Effizienz und Sicherheit zu gewährleisten?
Eine fachgerechte Wechselrichter Installation erfordert eine sorgfältige Planung unter Berücksichtigung aktueller VDE-Normen, optimaler Standortwahl und der Auswahl geeigneter Werkzeuge und Materialien. Nur so lassen sich Effizienzverluste vermeiden und zugleich ein sicherer Betrieb gewährleisten.
Welche Anforderungen stellt die aktuelle VDE-Norm an die Installation?
Für die Installation von Wechselrichtern in PV Anlagen gelten seit 2026 verschärfte Anforderungen der VDE-AR-N 4105 sowie der VDE 0100-712. Diese Normen regeln unter anderem Schutzmaßnahmen gegen elektrischen Schlag, Einhaltung von Mindestabständen und die Integration des Wechselrichters in das Hausnetz. Zum Beispiel schreibt die VDE-AR-N 4105 vor, dass der Wechselrichter mit einer automatischen Netzüberwachung ausgestattet sein muss, die bei Netzstörungen sofort abschaltet, um Rückspeisungen ins öffentliche Netz zu vermeiden. Zudem müssen alle elektrischen Leitungen und Anschlüsse so dimensioniert sein, dass maximale Ströme dauerhaft toleriert werden. Besonders wichtig ist die Einhaltung der Herstellerangaben und die Nutzung von Steckvorrichtungen oder Anschlussdosen gemäß den VDE-Richtlinien, um jederzeit Zugang für Wartungsarbeiten zu gewährleisten.
Wie wähle ich den optimalen Standort für den Wechselrichter aus?
Der Standort des Wechselrichters beeinflusst maßgeblich seine Effizienz und Lebensdauer. Idealerweise wird der Wechselrichter in einem gut belüfteten, schattensicheren und trockenen Raum installiert, um eine Überhitzung zu vermeiden. Temperaturen zwischen 10 und 30 Grad Celsius sind optimal; höhere Temperaturen führen zu Leistungseinbußen von bis zu 10 % pro 10 Grad Überhöhung. Vermeiden Sie direkte Sonneneinstrahlung, da dies die Elektronik belastet und die Kühlung erschwert. Ein weiterer wichtiger Punkt ist die Nähe zu den PV-Modulen und zum Einspeisepunkt, um Leistungsverluste durch lange Kabelführungen zu minimieren. Übliche Standortoptionen sind Garagenwände, Hauswände im Schatten oder spezielle Wechselrichterschränke, die optional mit Lüftern ausgestattet sind. Praktisch ist zudem ein leicht zugänglicher Ort, der Wartung und Kontrolle vereinfacht und gleichzeitig gegen Vandalismus und Witterungseinflüsse geschützt ist.
Welche Werkzeuge und Materialien benötige ich für die Planung?
Für die effiziente Planung und fachgerechte Montage eines Wechselrichters benötigen Sie neben dem Wechselrichter selbst verschiedene Werkzeuge und Materialien: Ein digitales Multimeter zur Spannungs- und Strommessung gehört ebenso dazu wie ein Phasenprüfer und passendes Werkzeug für Schraub- und Kabelarbeiten (z.B. Abisolierzange, Crimpzangen). Für eine optimale Kabelführung sind hochwertige Solarkabel mit UV-Beständigkeit sowie geeignete Leitungsschutzschalter und Fehlerstromschutzschalter (RCD) erforderlich. Außerdem empfiehlt sich die Verwendung von Kabelkanälen oder -schellen, um die Leitungen sauber und sicher zu verlegen. Bei der Materialplanung sollte auf die Herstellerangaben des Wechselrichters hinsichtlich Kabelquerschnitt und Steckverbindungen geachtet werden, da unterdimensionierte Kabel zu Energieverlusten und Sicherheitsproblemen führen können. Elektrische Anschlusspläne, die speziell auf Ihr PV Anlagensystem abgestimmt sind, sind ebenfalls unverzichtbar, um Fehlerquellen frühzeitig auszuschließen.
Wie verbinde ich den Wechselrichter fachgerecht mit den Solarmodulen und dem Hausnetz?
Der fachgerechte Anschluss des Wechselrichters beginnt mit einer sicheren Verbindung der Solarmodule über die DC-Seite und endet mit der korrekten Einbindung in das Hausnetz. Dabei sind ordnungsgemäße Kabeldimensionierung, Schutzmaßnahmen und Ausrichtung an den elektrotechnischen Normen unerlässlich, um Effizienz und Sicherheit zu gewährleisten.
Anschluss der PV-Module: Worauf muss ich achten?
Für den Anschluss der PV-Module an den Wechselrichter sind spezielle DC-Kabel mit geeigneter Isolierung und Querschnitt Pflicht, da hohe Gleichstromspannungen sicher übertragen werden müssen. Besonders wichtig ist die Verwendung von kompatiblen Steckverbindern, etwa MC4-Steckern, die wetterfest und verpolungssicher sind. Ein häufiger Fehler ist die falsche Polarität, die zu Schäden am Wechselrichter führen kann. Deshalb empfiehlt es sich, vor der Montage mit einem Multimeter zu prüfen, ob Plus- und Minusleitungen korrekt zugeordnet sind. Außerdem müssen Kabelwege kurz und möglichst schattenfrei gewählt werden, um Leistungsverluste zu minimieren. Je nach Anlagengröße sollte der Querschnitt mindestens 4 mm² betragen, bei größeren Anlagen sind 6 mm² oder mehr empfohlen, um Spannungsverluste unter 1 % zu halten.
Die korrekte Verkabelung vom Wechselrichter zum Zählerschrank
Die AC-Seite des Wechselrichters wird mit dem Hausnetz über den Zählerschrank verbunden. Dabei sind im Vorfeld die vorgeschriebenen Kabelwege zu planen und Leerrohre gegebenenfalls vor der Montage zu verlegen. Wichtig ist die Verwendung vonNYM- oder gleichwertigen Installationskabeln mit dem passenden Querschnitt, üblicherweise 4 mm² bis 10 mm², abhängig von der Leistung und Länge der Leitung. Die Verbindung erfolgt in der Regel über einen separaten Einspeisepunkt im Verteiler, oftmals mit Leitungsschutzschaltern (LS-Schaltern) zur Absicherung. Für größere Anlagen ist zusätzlich ein Fehlerstromschutzschalter (FI/ RCD) vorgeschrieben, um Personen und Anlagen vor Fehlerströmen zu schützen. Auch die Einhaltung der Installationsvorschriften nach VDE 0100-712 ist notwendig, um die Sicherheit zu garantieren.
Schutzmaßnahmen und Absicherungen für den elektrischen Anschluss
Zum Schutz der Wechselrichterinstallation müssen sowohl auf der DC- als auch auf der AC-Seite geeignete Schutzgeräte installiert werden. Auf der DC-Seite sind speziell für Gleichstrom entwickelte Sicherungen oder Leitungsschutzschalter sinnvoll, die vor Kurzschlüssen und Überlast schützen. Sinnvoll ist auch die Integration von Überspannungsschutzgeräten (z. B. Typ 2 Ableiter), um Überspannungen durch Blitzschlag oder Netzrückwirkungen zu minimieren. Auf der AC-Seite gewährleisten Fehlerstromschutzschalter sowie Leitungsschutzschalter den Schutz von Personen und der Hausinstallation. Tipp: Ein zusätzlicher DC-Trennschalter am Wechselrichter erleichtert Wartungsarbeiten und erhöht die Sicherheit. Wichtig ist das regelmäßige Prüfintervall der Schutzvorrichtungen, das je nach Anlagengröße und Betriebspflichten alle 2 bis 4 Jahre erfolgen sollte.
Welche Fehler sollten bei der Montage des Wechselrichters unbedingt vermieden werden?
Bei der Wechselrichter Installation sind Fehler wie unzureichende Befestigung, falsche Erdung und mangelhafte Kabelführung besonders kritisch. Solche Fehler beeinträchtigen nicht nur die Leistung der PV Anlage, sondern gefährden auch die Sicherheit und können zu teuren Schäden führen.
Typische Montagefehler und ihre Folgen für Leistung und Sicherheit
Ein häufiger Fehler bei der Montage des Wechselrichters ist die falsche Positionierung. Wird der Wechselrichter an einem feuchten oder schlecht belüfteten Ort installiert, kann dies zu Überhitzung und damit zu Ausfällen führen. Ebenso beeinträchtigen lose oder falsch verlegte Kabel die Signalqualität und erhöhen das Brandrisiko. Mangelhafte Befestigungen können Vibrationen und mechanische Belastungen verursachen, die auf Dauer die Elektronik beschädigen. Auch die Vernachlässigung der notwendigen Schutzabstände zu Wänden oder anderen Geräten kann die Wärmeabfuhr behindern und die Lebensdauer des Geräts verkürzen.
Wie erkenne ich eine fehlerhafte Erdung oder unzureichende Kabelführung?
Die Erdung des Wechselrichters dient dem Schutz vor elektrischen Schlägen und Überspannungen. Eine fehlerhafte Erdung erkennt man oftmals an sporadischen Störungen oder Warnmeldungen im System. Sichtbar sind auch schlecht befestigte oder korrodierte Erdungsklemmen. Bei der Kabelführung sollte auf eine geordnete Verlegung ohne Knicke oder Quetschungen geachtet werden. Unzureichend geschirmte Kabel können Störungen verursachen oder der Schutzleiter kann bei falscher Verlegung nicht seine volle Funktion erfüllen. Eine regelmäßige Sichtkontrolle und Messungen mit geeignetem Testgerät sind hier ratsam.
Beispiele aus der Praxis – Fehler und deren Behebung
In einem Fall wurde ein Wechselrichter in einer Garage ohne ausreichende Belüftung installiert. Das Gerät musste nach sechs Monaten wegen Überhitzung ausgetauscht werden. Die Nachrüstung eines aktiven Lüfters und die Verlegung an einen kühleren Ort beseitigten das Problem.
Bei einem anderen Projekt waren die Kabel zwischen PV Modulen und Wechselrichter zu lang und unfachgerecht verlegt, was zu Spannungsabfällen und Leistungsverlusten führte. Durch die Nutzung kürzerer Kabelwege und das Anbringen von geeigneten Kabelkanälen konnte die Effizienz der PV Anlage deutlich verbessert werden.
- ☀️ HOCHWERTIGE VERARBEITUNG: korrosionsbeständiges Aluminium * lange Lebensdauer * robuste und stabile Kons…
- ☀️ UMFASSENDES MONTAGESET: Aluminiumschienen mit 30 cm Länge * alle notwendigen Endklemmen, Mittelklemmen u…
- ☀️ ZUVERLÄSSIGER WASSERSCHUTZ: EPDM-Dichtband reduziert Metallkontakt und verhindert das Eindringen von Was…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.01.08.2026 13:55 Alle Angaben ohne Gewähr.
Wie integriere ich moderne Zusatzkomponenten wie Batteriespeicher oder Monitoring-Systeme in die Wechselrichter Installation?
Moderne Zusatzkomponenten wie Batteriespeicher ohne eigenen Wechselrichter und Monitoring-Systeme lassen sich nahtlos in die Wechselrichter Installation integrieren, indem sie korrekt angeschlossen und mit der Steuerung des Hauptwechselrichters abgestimmt werden. So wird die Anlagenleistung optimiert und flexible Nachrüstungen ohne große Umbauten ermöglicht.
Anschluss und Inbetriebnahme von Batteriespeichern ohne eigenen Wechselrichter
Batteriespeicher ohne eigenen Wechselrichter, oft als DC-Kopplung ausgeführt, werden direkt an den Gleichstromkreis der PV-Anlage angeschlossen. Dieser Ansatz vermeidet Verluste durch einen zusätzlichen Wechselrichter und vereinfacht die Systemarchitektur. Wichtig ist hierbei, dass der Hauptwechselrichter kompatibel ist und die Batterieladung sowie -entladung steuern kann. Bei der Inbetriebnahme sollte man die Kommunikationsschnittstellen, etwa via CAN-Bus oder Modbus, nutzen, damit Ladezustand und Energiefluss dynamisch geregelt werden. Ein Fehler, der häufig auftritt, ist das Vernachlässigen der erforderlichen Firmware-Updates für Wechselrichter und Speicher, was zu Fehlfunktionen führt. Zudem müssen Sicherungen und Trennvorrichtungen richtig dimensioniert werden, um bei Störungen den Schutz von Anlage und Nutzer zu gewährleisten.
Möglichkeiten und Vorteile von Monitoring-Lösungen für die Anlageneffizienz
Moderne Monitoring-Systeme erfassen sowohl Energieertrag als auch Systemzustände in Echtzeit und bieten damit erheblichen Mehrwert für Betreiber von PV-Anlagen mit Wechselrichter. Die Integration erfolgt durch die Anbindung an den Wechselrichter über Kommunikationsprotokolle wie MQTT, Modbus oder proprietäre Schnittstellen. Visualisierungstools auf Webportalen oder mobilen Apps erleichtern die Fehlererkennung und Effizienzoptimierung. Beispielsweise lassen sich mit Monitoring-Systemen Leistungsverluste durch Verschattung oder Anlagenfehler schnell identifizieren und beheben. Dies trägt nachhaltig zur Leistungssteigerung der PV Anlage Wechselrichter bei und ermöglicht zeitnahes Eingreifen vor größeren Schäden. Auch für die Kontrolle von Batteriespeichern sind solche Systeme unerlässlich, um die Lebensdauer durch optimiertes Ladeverhalten zu erhöhen.
Tipps zur späteren Nachrüstung ohne umfangreiche Umbauten
Eine spätere Nachrüstung von Batteriespeichern oder Monitoring-Systemen gelingt am besten, wenn bei der Erstinstallation bereits ausreichend Freiraum bei der Elektroverteilung sowie flexible Kommunikationskabel verlegt sind. Empfehlenswert ist außerdem der Einbau eines zentralen Kommunikationsgateways, das verschiedene Komponenten unterschiedlicher Hersteller bündelt. So lassen sich später neue Geräte einfach einbinden, ohne die gesamte Wechselrichter Installation aufwendig umzubauen. Achten Sie darauf, kompatible Schnittstellen und standardisierte Anschlüsse zu wählen, damit die Integration verschiedener Komponenten reibungslos funktioniert. Tipp: Dokumentieren Sie alle Anschlusspläne und Firmwareversionen sorgfältig, um spätere Fehlerquellen schnell identifizieren zu können. Eine häufige Anfängerfallen ist das unbeachtete Überschreiten der maximalen Anschlusskapazität des Wechselrichters, was zu Fehlfunktionen oder Schäden führen kann.
Warum ist regelmäßige Wartung und Prüfung nach der Wechselrichter Installation wichtig und wie führe ich sie durch?
Regelmäßige Wartung und Prüfung sind essentiell, um die Leistungsfähigkeit und Lebensdauer des Wechselrichters sicherzustellen, Störungen frühzeitig zu erkennen und die Effizienz der PV Anlage dauerhaft zu erhalten. Sie umfassen Sichtkontrollen, Funktionstests und Reinigung, die sich leicht selbst durchführen lassen, ergänzt durch professionelle Inspektionen in festgelegten Intervallen.
Welche Wartungsarbeiten sind für Wechselrichter sinnvoll und in welchem Turnus?
Wechselrichter sollten mindestens einmal jährlich einer gründlichen Sicht- und Funktionskontrolle unterzogen werden. Dazu gehört das Überprüfen der Anschlussklemmen auf festen Sitz und Korrosion, die Reinigung der Lüftungsöffnungen, um eine optimale Kühlung sicherzustellen, sowie die Kontrolle der Anzeige- und Meldesysteme. Je nach Modell und Einsatzumgebung, beispielsweise in staubigen oder feuchten Umgebungen, kann ein Halbjahres-Intervall ratsam sein. Zudem sollte die Firmware regelmäßig auf Updates geprüft und gegebenenfalls aktualisiert werden, um die Betriebssicherheit zu erhöhen.
Wie erkenne ich Verschleißerscheinungen oder Fehler im Betrieb?
Typische Anzeichen für Verschleiß oder Fehler sind ungewöhnliche Geräusche wie ein lautes Lüftergeräusch oder elektrisches Klackern, Fehlermeldungen auf dem Display oder über die Monitoring-Software, und eine spürbare Temperaturerhöhung des Geräts. Sichtbare Schäden wie Risse an Gehäuse oder Kabelisolierungen, Verfärbungen durch Hitzeeinwirkung oder korrodierte Kontakte sind ebenfalls Warnsignale. Sinkt die Energieausbeute der PV Anlage trotz unveränderter Sonnenbedingungen deutlich, kann dies auf einen Defekt am Wechselrichter hindeuten. In jedem Fall sollten solche Auffälligkeiten zeitnah geprüft werden, um größere Ausfälle zu vermeiden.
Checkliste für die eigenständige Inspektion und wann ein Fachmann eingeschaltet werden sollte
Zur eigenständigen Inspektion gehören folgende Punkte: Kontrolle auf staubfreie Lüftungsöffnungen, Sichtprüfung auf lose oder korrodierte Anschlüsse, Überprüfung der Gerätedisplays sowie Monitoring-Software auf Fehlermeldungen und das Entfernen von Verschmutzungen mit einem trockenen Tuch. Tipp: Bei Unsicherheiten bezüglich der elektrischen Sicherheit oder wenn Sie ungewöhnliche Geräusche beziehungsweise Display-Fehlercodes feststellen, sollte umgehend ein Fachmann konsultiert werden. Insbesondere bei Arbeiten in Innenräumen mit elektrischen Anschlüssen ist die Fachkraft für die Prüfung der Netzkonformität und gegebenenfalls für Reparaturen unabdingbar. Regelmäßige professionelle Wartungsintervalle von etwa alle 2–3 Jahre sind ideal, um die langfristige Betriebssicherheit zu gewährleisten.
Fazit
Eine sorgfältige Planung und fachgerechte Montage der Wechselrichter Installation ist entscheidend, um die Effizienz und Lebensdauer der gesamten Solaranlage zu gewährleisten. Achten Sie darauf, den Wechselrichter an einem gut belüfteten, leicht zugänglichen und vor Witterung geschützten Ort zu installieren, und berücksichtigen Sie dabei alle technischen Vorgaben und Sicherheitsanforderungen. Nur so können optimale Leistungswerte und eine zuverlässige Funktion dauerhaft sichergestellt werden.
Bei Unsicherheiten empfiehlt es sich, frühzeitig einen erfahrenen Fachmann hinzuzuziehen, um Fehler und Folgekosten zu vermeiden. So schaffen Sie eine verlässliche Grundlage für Ihre nachhaltige Energieerzeugung und können langfristig von den Vorteilen moderner Wechselrichtertechnik profitieren.
