Kurzantwort: Verschattung senkt den Ertrag eines Balkonkraftwerks oft deutlich, weil schon kleine Schatten auf einzelne Zellen die Leistung eines Solarmoduls bremsen. Besonders kritisch sind Teilverschattung, Schattenwurf durch Balkongeländer, Dachkante oder Baum sowie ungünstige Ausrichtung und Neigung.
Ein Balkonkraftwerk unter Verschattung ist eine Mini-PV-Anlage, deren Ertrag durch teilweise oder vollständige Abschattung von Modulen, Zellen oder Strings messbar reduziert wird. Verschattung minimieren gehört deshalb bei der Planung jedes Balkonkraftwerks ganz nach oben.
Verschattung arbeitet nicht linear. Ein kleiner Schatten kann eine deutlich größere Wirkung haben als der dunkle Bereich selbst. Grund dafür sind die Verschaltung im Solarmodul, der Stromfluss durch Zellverbünde und die Arbeitsweise des Wechselrichters oder Mikrowechselrichters.
Wie beeinflusst Verschattung den Ertrag eines Balkonkraftwerks?
Verschattung reduziert die Leistung eines Balkonkraftwerks sofort, weil weniger Licht auf die aktive Modulfläche trifft. Bei Teilverschattung sinkt der Ertrag oft stärker als die sichtbare Schattenfläche vermuten lässt, da betroffene Zellen den Strom des gesamten Zellverbunds begrenzen.
In einem Solarmodul sind Solarzellen elektrisch verschaltet. Wird eine Zelle oder Zellgruppe durch Schattenwurf gedrosselt, fällt der Strom des betroffenen Pfads ab. Bei einem Balkonkraftwerk mit Mikrowechselrichter wirkt sich dieser Effekt direkt auf die Einspeiseleistung aus. Der Wechselrichter kann keine verlorene Modulfläche ersetzen.
Wichtig sind drei Begriffe: Verschattung beschreibt jede Abschattung durch äußere Objekte. Teilverschattung meint Schatten nur auf einem Teil des Moduls. Ertrag bezeichnet die tatsächlich erzeugte Energiemenge über einen Zeitraum. Schon wechselnde Verschattung über den Tag verteilt senkt den Tagesertrag deutlich stärker als eine kurze, gleichmäßige Schwächung.
Wer die Grundlagen des Schatteneffekts verstehen will, findet eine ausführliche Einordnung im Artikel PV-Verschattung: Ursachen, Folgen und Schutz für den Solarertrag. Dort geht es um die Wirkung von Schatten auf Photovoltaik allgemein. Bei Balkonkraftwerken gelten dieselben physikalischen Prinzipien, aber auf kleinerer Fläche oft noch direkter.
Ein weiterer Punkt ist die Tageszeit. Tiefer Sonnenstand am Morgen, am Abend und im Winter verlängert den Schattenwurf durch Dachkante, Balkongeländer oder Nachbargebäude. Deshalb kann ein Balkonplatz mit scheinbar guter Südausrichtung im Sommer brauchbar wirken und im Winter deutlich schlechtere Werte liefern.
Welche Arten von Verschattung treten bei Mini-PV am häufigsten auf?

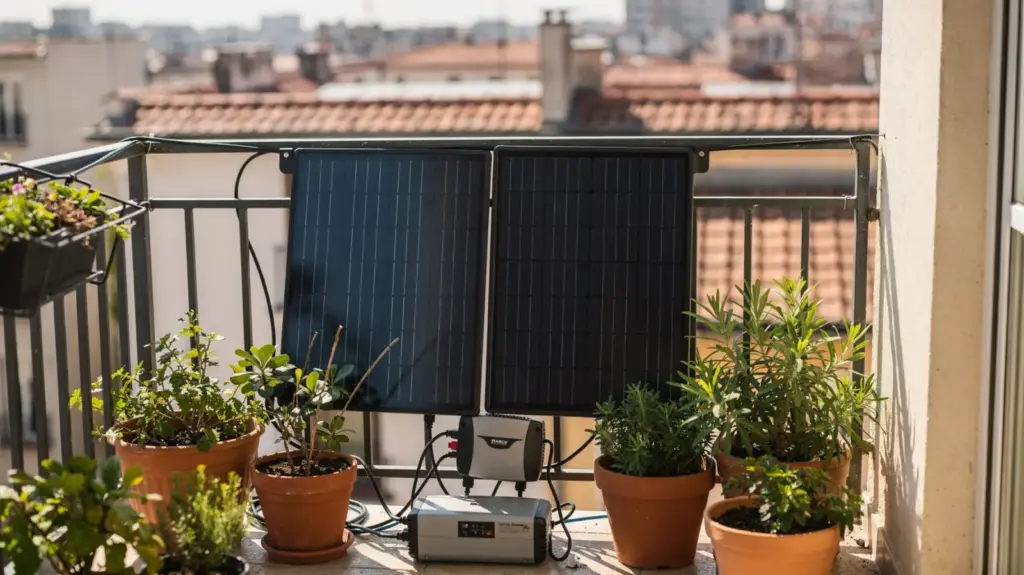

Bei Mini-PV entstehen die häufigsten Schatten durch Balkongeländer, Dachkante, Brüstung, Pflanzen, Nachbarbalkone und Bäume. Auch Antennen, Markisen, Kabel, Geländerschatten und teilweise Fensterlaibungen verursachen regelmäßig Verschattung am Solarmodul.
Die typischen Ursachen sind schnell benannt, aber ihre Wirkung unterscheidet sich. Ein schmaler Schattenstreifen vom Balkongeländer zieht oft über mehrere Zellen und bremst die Leistung stärker als ein kleiner Punkt im Randbereich. Ein Baum verursacht dagegen oft wechselnde Teilverschattung mit wandernden Schattenbildern über den Tag.
Die beiden wichtigsten Planungsfaktoren bleiben Ausrichtung und Neigung. Eine Südausrichtung liefert meist die höchste Jahresausbeute. Eine steile Neigung reduziert im Winter die Verschattung durch tiefe Sonnenstände, kann aber im Sommer etwas Ertrag kosten. Wer beide Faktoren prüfen will, sollte den Artikel PV-Ausrichtung und Neigung: Was bedeutet das für den Solarertrag? lesen.
Auch der Montageort entscheidet. Ein Modul am Geländer ist häufig näher an Schattenquellen als ein Modul an einer freien Wand oder auf einem höheren Gestell. Bei Balkonmontage zählt nicht nur die Fläche mit Sonne, sondern auch der Sonnenweg über den Tag und über die Jahreszeiten.
| Schattenquelle | Typische Wirkung | Besonders kritisch wann? |
|---|---|---|
| Balkongeländer | Streifenförmige Teilverschattung | Bei niedrigem Sonnenstand |
| Dachkante | Frühe und späte Verschattung | Morgen, Abend, Winter |
| Baum | Wandelnde Teilverschattung | Bei Wind und im Laubzustand |
| Markise oder Brüstung | Feste Abschattung | Bei ungünstiger Montagehöhe |
Welche Folgen hat Teilverschattung für Module, Wechselrichter und Einspeiseleistung?
Teilverschattung senkt die Modulleistung, verschiebt den Arbeitspunkt und reduziert die Einspeiseleistung am Mikrowechselrichter. Bei ungünstiger Verschaltung kann ein einzelner verschatteter Bereich den Ertrag eines ganzen Moduls deutlich mindern.
Moderne Solarmodule besitzen Bypass-Dioden. Diese Dioden überbrücken verschattete Zellbereiche, damit das Modul nicht noch stärker einbricht oder belastet wird. Bypass-Dioden verhindern also größere Schäden und begrenzen Verluste, sie beseitigen die Verschattung aber nicht. Ein Teil des Moduls fällt dann aus dem aktiven Betrieb heraus.
Der Mikrowechselrichter versucht, aus der vorhandenen Modulspannung und dem verfügbaren Strom den besten Arbeitspunkt zu finden. Bei Verschattung erreicht der Mikrowechselrichter diesen Punkt nur innerhalb der verbleibenden Leistung. Die Einspeiseleistung sinkt deshalb direkt mit der Modulverfügbarkeit. Bei zwei Modulen wirkt sich eine Verschattung meist nur auf das betroffene Modul aus, nicht zwingend auf beide Module.
Wird die Anlage insgesamt auffällig schwach, hilft eine technische Prüfung. Dazu passt der Leitfaden PV-Leistung testen: So prüfen Sie Ertrag, Strings und Wechselrichter. Wer den Verdacht auf einen Defekt hat, sollte zusätzlich PV zu wenig Leistung: Ursachen, Prüfung und Maßnahmen prüfen, um Verschattung von echten Fehlern abzugrenzen.
Für die Praxis gilt: Verschattung verursacht meist keine sofortige Abschaltung, aber einen messbaren Leistungsabfall. Ein dauerhaft verschattetes Balkonkraftwerk arbeitet oft zuverlässig, aber mit deutlich geringerem Jahresertrag als eine freie Montagefläche.
Wie lässt sich Verschattung bei einem Balkonkraftwerk erkennen und messen?
Verschattung lässt sich am einfachsten über Sichtprüfung, Ertragsverlauf und Vergleichswerte erkennen. Auffällige Leistungseinbrüche zu bestimmten Uhrzeiten, ein unruhiger Tagesverlauf oder stark abweichende Modulwerte sind klare Hinweise auf Schattenwurf.
Die Sichtprüfung beginnt bei Sonnenstand am Vormittag, um die Mittagszeit und am Nachmittag. Wandert der Schatten vom Balkongeländer, von einer Dachkante oder von einem Baum über das Modul, zeigt sich das oft sofort am Verlauf der Leistung. Ein Blick auf App, Wechselrichterdaten oder Zwischenstecker mit Messfunktion macht diese Muster sichtbar.
Praktisch ist ein Vergleich unter gleichen Bedingungen. Stimmen Ausrichtung, Neigung und Wetter weitgehend, aber ein Modul liefert regelmäßig weniger Leistung als das andere, liegt Verschattung nahe. Auch eine zeitweise Verschattung durch Passanten, Pflanzen oder Markisen lässt sich so besser eingrenzen.
Bei der Diagnose helfen Tagesprofile mehr als Einzelwerte. Ein kurzer Peak sagt wenig. Entscheidend ist, ob die Einspeiseleistung regelmäßig zu bestimmten Uhrzeiten abfällt. Wer die Anlage systematisch prüft, dokumentiert Sonnenstand, Uhrzeit, Schattenquelle und Leistungswert. So wird sichtbar, ob die Ursache in der Verschattung, in der Montage oder im Wechselrichter liegt.
Welche Maßnahmen helfen, Ertragseinbußen durch Verschattung zu reduzieren?
Die wirksamsten Maßnahmen sind ein schattenarmer Montageort, bessere Ausrichtung, passende Neigung und das Vermeiden von Schattenquellen im direkten Strahlungsweg. Bei hartnäckiger Teilverschattung helfen Modulversatz, höhere Montage oder eine Umpositionierung der Anlage.
Der wichtigste Schritt ist die Standortwahl vor der Montage. Ein Balkonkraftwerk sollte den Sonnenlauf über den Tag abbilden, ohne dass Dachkante, Balkongeländer oder Baum regelmäßig über das Modul ziehen. Schon eine leichte Anhebung des Moduls kann den Schattenwurf des Geländers reduzieren. Auch eine andere Neigung kann helfen, weil der Einfallswinkel der Sonne sich verändert.
Bei zwei Modulen lohnt es sich, die Module nicht beide in denselben Schattenkorridor zu setzen. Ein Modul im Schatten und ein Modul in Sonne liefern zusammen meist mehr als zwei schlecht platzierte Module. Die elektrische Aufteilung über den Mikrowechselrichter bleibt dabei wichtig, weil getrennte Eingänge unterschiedliche Bedingungen besser abfangen.
Wenn eine Umplatzierung nicht möglich ist, helfen regelmäßige Kontrollen. Laub, Schmutz, Pflanzenwuchs und neue Gegenstände am Balkon erzeugen mit der Zeit neue Verschattung. Schon kleine Veränderungen am Umfeld können den Ertrag eines Balkonkraftwerks messbar mindern.
Eine vollständige Lösung gegen Schattenwurf gibt es nicht. Entscheidend ist, Verschattung früh zu erkennen, die Schattenquelle klar zu benennen und die Montage so zu wählen, dass das Solarmodul möglichst lange direkte Sonne erhält. Genau dort entscheidet sich der Jahresertrag einer Mini-PV-Anlage.
