Kurzantwort: Eine Photovoltaikanlage besteht aus Solarmodulen, Wechselrichter, Verkabelung, Unterkonstruktion und meist Sicherungen sowie optional einem Stromspeicher. Die Solarmodule erzeugen Gleichstrom aus Sonnenlicht, der Wechselrichter macht daraus Wechselstrom für den Hausanschluss und den Netzanschluss. Der Aufbau verbindet also Erzeugung, Umwandlung, Schutz und Einspeisung.
Eine Photovoltaikanlage ist ein aus mehreren Komponenten bestehendes System, das Sonnenlicht in elektrischen Strom umwandelt und dafür Solarmodule, Wechselrichter, Verkabelung sowie meist Unterkonstruktion und Schutzkomponenten kombiniert. Auf der Seite PV-Grundlagen finden Sie die technischen Grundlagen von der Solarzelle bis zur kompletten Anlage.
Wie ist eine Photovoltaikanlage grundsätzlich aufgebaut?
Eine Photovoltaikanlage folgt immer derselben Grundlogik: Solarmodule erzeugen Gleichstrom, der Wechselrichter wandelt Gleichstrom in Wechselstrom, und der Hausanschluss verteilt den Strom im Gebäude oder über den Netzanschluss ins öffentliche Netz. Der Aufbau trennt daher Erzeugung, Umwandlung und Verteilung klar voneinander.
Im Zentrum stehen die Solarmodule. Jedes Modul enthält mehrere Solarzellen. Solarzellen erzeugen aus Licht elektrische Spannung. Mehrere Module ergeben einen String oder mehrere Strings, die zusammen an den Wechselrichter geführt werden. Der Wechselrichter passt die Spannung an und speist den erzeugten Strom in das Hausnetz ein.
Für das Verständnis hilft die Einordnung in drei Ebenen: erst die Solarzelle, dann das Modul, dann die komplette Photovoltaikanlage. Wer die Funktionsweise der Solarzelle im Detail verstehen will, findet die Grundlagen im Artikel Solarzelle Aufbau: Schichten, Bauteile und Funktionsweise einfach erklärt. Der zugrunde liegende physikalische Prozess ist der photovoltaische Effekt.
Technisch wichtig sind einige feste Begriffe. Photovoltaik arbeitet auf der Gleichstromseite mit Gleichstrom und auf der Hausseite mit Wechselstrom. Netzgekoppelte Anlagen brauchen deshalb fast immer einen Wechselrichter. Eine Inselanlage ohne Netzanschluss folgt einem anderen Aufbau, weil der Strom nicht in das öffentliche Netz eingespeist wird.
Welche Bauteile gehören zum Aufbau einer PV-Anlage?
Zum Aufbau einer PV-Anlage gehören Solarmodule, Wechselrichter, Unterkonstruktion, Verkabelung, Sicherungen und oft ein Stromspeicher. Ergänzend kommen Hausanschluss, Netzanschluss, Steckverbindungen, Überspannungsschutz und Zählerschrank-Komponenten hinzu. Jedes Bauteil erfüllt eine klare technische Aufgabe.
Solarmodule fangen das Licht auf und liefern elektrische Energie. Die Module bestehen aus vielen Solarzellen, die meist in einer Glas-Folie-Konstruktion oder ähnlichen Modulaufbauten verbaut sind. Wechselrichter übernehmen die Umwandlung von Gleichstrom in Wechselstrom und überwachen dabei die Einspeisung. Unterkonstruktion oder Montagesystem hält die Module auf dem Dach, an der Fassade oder am Boden in Position.
Verkabelung verbindet die Module untereinander und führt den Strom zum Wechselrichter. Sicherungen schützen Leitungen und Geräte vor Überstrom, Kurzschluss und Fehlerfällen. Ein Stromspeicher nimmt überschüssigen Strom auf und gibt ihn später wieder ab. Am Hausanschluss trifft die PV-Anlage auf die elektrische Installation des Gebäudes, am Netzanschluss auf das öffentliche Stromnetz.
| Bauteil | Aufgabe | Typische Einordnung |
|---|---|---|
| Solarmodule | Erzeugen Gleichstrom aus Sonnenlicht | Generatorseite |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom | Umwandlung |
| Unterkonstruktion / Montagesystem | Trägt und befestigt die Module | Mechanik |
| Verkabelung | Leitet den Strom zwischen den Komponenten | Elektrische Verbindung |
| Sicherungen | Schützen Anlage und Leitungen | Schutz |
| Stromspeicher | Speichert überschüssige Energie | Optionaler Speicher |
Der Aufbau variiert je nach Anlagengröße und Einsatzort. Eine kleine Balkonlösung braucht weniger Komponenten als eine Dachanlage mit mehreren Strings, Speicher und dreiphasigem Anschluss. Für die Auswahl kleiner Systeme hilft auch der Überblick im Beitrag Balkonkraftwerk kaufen: So finden Sie das passende Set für Ihren Haushalt.
Wie arbeiten Solarmodule, Wechselrichter und Stromspeicher zusammen?
Solarmodule erzeugen tagsüber Gleichstrom, der Wechselrichter macht daraus nutzbaren Wechselstrom, und ein Stromspeicher nimmt überschüssige Energie auf. Die drei Komponenten bilden zusammen den Energiepfad von der Erzeugung bis zur Nutzung im Haushalt oder zur Einspeisung ins Netz.
Die Solarmodule liefern abhängig von Einstrahlung, Temperatur und Verschattung unterschiedliche elektrische Werte. Der Wechselrichter sucht den Arbeitspunkt mit möglichst hoher Leistung und passt die Ausgangsspannung an die Anforderungen des Hausnetzes an. Der Stromspeicher lädt, sobald mehr Solarstrom vorhanden ist als im Haushalt verbraucht wird, und entlädt bei Bedarf später wieder.
Einfach gesagt: Ohne Solarmodule entsteht keine elektrische Energie aus Sonnenlicht. Ohne Wechselrichter bleibt der erzeugte Gleichstrom für viele Haushaltsgeräte unbrauchbar. Ohne Stromspeicher fließt überschüssiger Solarstrom sofort ins Netz oder bleibt ungenutzt, wenn der Eigenverbrauch gerade niedrig ist.
Für den praktischen Zusammenhang von Strom und Spannung ist der Beitrag PV-Strom und PV-Spannung: Entstehung, Zusammenhang und Einflussfaktoren die passende Ergänzung. Dort werden die elektrischen Größen erklärt, die den Aufbau einer Photovoltaikanlage bestimmen.
Faktisch wichtig ist die Trennung zwischen Gleichstromseite und Wechselstromseite. Die Gleichstromseite liegt zwischen Modulen und Wechselrichter. Die Wechselstromseite beginnt hinter dem Wechselrichter und führt zum Hausnetz. Diese Trennung ist für Planung, Sicherheit und Fehlersuche zentral.
Welche Rolle spielen Unterkonstruktion, Verkabelung und Sicherungen im Aufbau?
Unterkonstruktion, Verkabelung und Sicherungen sorgen dafür, dass die Photovoltaikanlage mechanisch hält, elektrisch verbindet und sicher betrieben wird. Diese Bauteile erzeugen keinen Strom, bestimmen aber Stabilität, Leitungsverluste, Brandschutz und Wartungsaufwand der gesamten Anlage.
Die Unterkonstruktion trägt die Solarmodule auf dem Dach, auf dem Balkon oder auf dem Boden. Bei Dachanlagen passt das Montagesystem zur Dacheindeckung und zur statischen Last. Bei Freiflächenanlagen steht der mechanische Aufbau auf Fundamenten oder Gestellen. Die Unterkonstruktion muss Wind- und Schneelasten aufnehmen und die Module in einem festen Winkel halten.
Die Verkabelung verbindet Module, Stringleitungen, Wechselrichter und Netzanschluss. Gute Leitungsführung reduziert Verluste und schützt vor Beschädigungen. Verbindungen müssen für Außenbereiche ausgelegt sein, weil UV-Strahlung, Feuchtigkeit und Temperaturwechsel im Alltag auftreten.
Sicherungen und Schutzgeräte begrenzen Schäden bei Fehlern. Dazu gehören je nach Anlagentyp Überspannungsschutz, Leitungsschutz und Trennmöglichkeiten. Besonders im Wechselstrombereich braucht der Anschluss an den Hausanschluss und an den Netzanschluss klare Schutzkonzepte. Diese Schutzebene ist nicht optional, sondern Teil eines sicheren Anlagenaufbaus.
Der Aufbau im Zählerschrank gehört ebenfalls zur Planung, weil Einspeisung und Hausverbrauch dort zusammenlaufen. Wer die Schnittstelle zwischen Wechselrichter, Hausinstallation und Zählerschrank verstehen will, braucht die richtige Einordnung der elektrischen Schutz- und Anschlusskomponenten.
Wie sieht der Aufbau einer Photovoltaikanlage auf dem Dach oder im Garten aus?
Auf dem Dach besteht der Aufbau meist aus Modulen auf einer Unterkonstruktion, Leitungswegen zum Wechselrichter und einem Anschluss an Hausanschluss und Netzanschluss. Im Garten kommen Gestelle, längere Kabelwege und häufig ein anderer Platz für Wechselrichter oder Speicher hinzu.

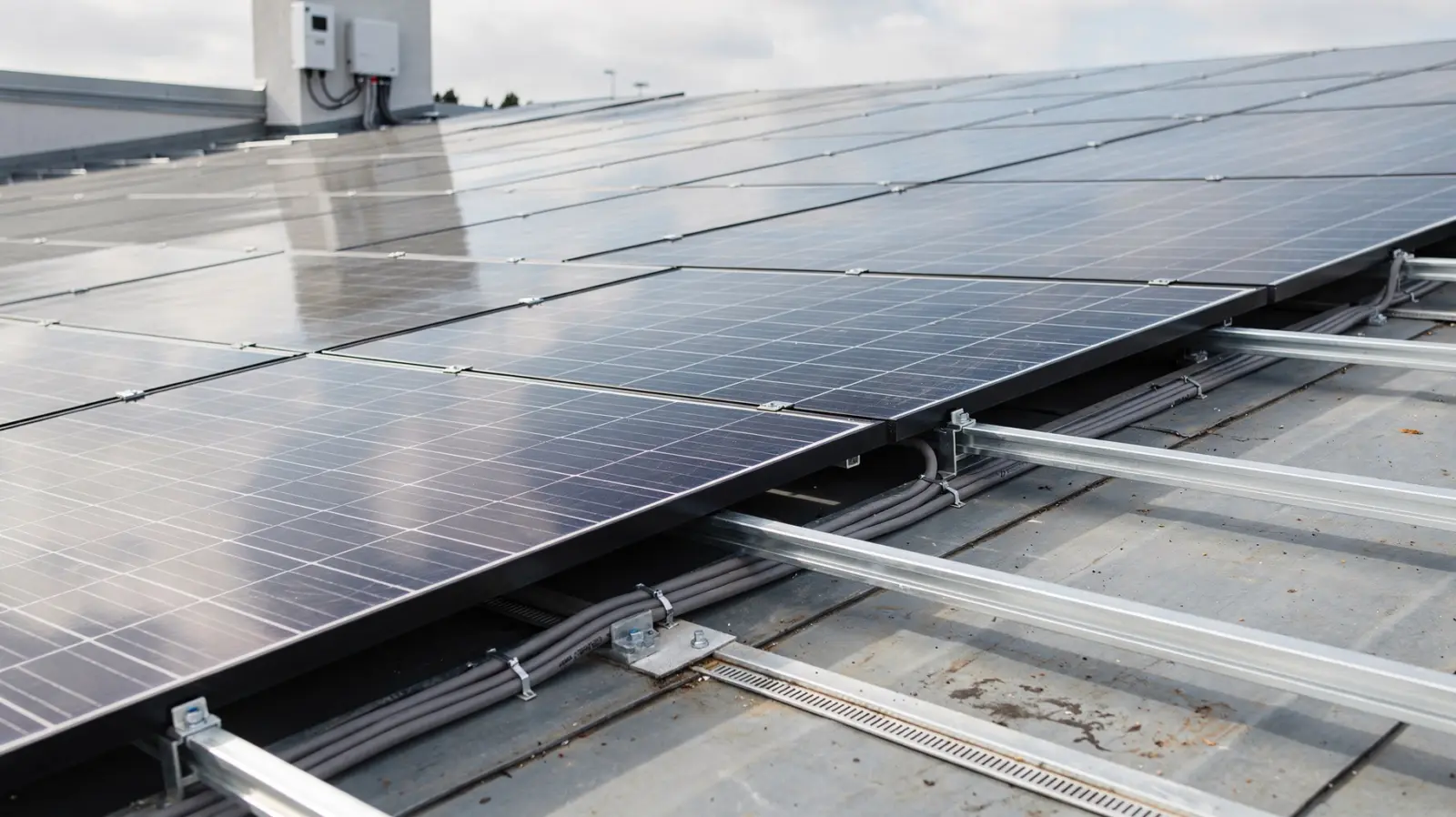

Auf dem Dach montiert das Montagesystem die Solarmodule in Reihen. Die Module werden so ausgerichtet, dass sie möglichst viel Sonnenlicht aufnehmen. Die Gleichstromleitungen laufen gebündelt zum Wechselrichter, der meist im Keller, Hauswirtschaftsraum oder Technikraum sitzt. Von dort führt die Wechselstromseite in die Hausverteilung.
Im Garten steht die Photovoltaikanlage auf einem Bodengestell oder einer Aufständerung. Diese Variante eignet sich, wenn das Dach ungeeignet ist oder keine freie Dachfläche vorhanden ist. Der elektrische Aufbau bleibt gleich: Module erzeugen Gleichstrom, der Wechselrichter macht daraus Wechselstrom, und der Strom fließt in den Haushalt oder ins Netz.
Die Flächenplanung unterscheidet sich deutlich. Eine Dachanlage hängt von der nutzbaren Dachfläche, Dachform und Verschattung ab. Für die Flächenermittlung ist der Beitrag Dachfläche für PV berechnen: So ermitteln Sie die nötige Fläche die passende nächste Stufe.
Wichtige technische Fakten für den Aufbau: Eine Solarmodul-Reihe arbeitet in der Regel als String. Ein Wechselrichter kann ein- oder mehrphasig ausgelegt sein. Ein Stromspeicher ist optional, nicht Pflicht. Die Anlage kann netzgekoppelt oder als Inselanlage aufgebaut sein. Und jede Netzparallelanlage braucht eine saubere Integration in Hausanschluss und Netzanschluss.
Damit ist der Aufbau einer Photovoltaikanlage klar gegliedert: Solarmodule erzeugen Strom, die Unterkonstruktion trägt die Module, die Verkabelung verbindet die Komponenten, der Wechselrichter wandelt den Strom, Sicherungen schützen die Installation und ein Stromspeicher erweitert die Nutzung im Haushalt.
