Eine Photovoltaikanlage liefert saubere, nachhaltige Energie – doch sie arbeitet mit hohen elektrischen Spannungen, metallischen Strukturen und exponierten Installationen auf dem Dach. All das macht sie anfällig für Überspannungen, Blitzschläge und elektrische Fehler. Eine gute Erdung bei PV-Anlagen ist daher kein optionales Extra, sondern eine gesetzlich vorgeschriebene Sicherheitsmaßnahme, die Mensch, Gebäude und Technik schützt.
Viele Betreiber wissen nicht, dass eine mangelhafte Erdung zu Brandgefahr, Stromschlägen und sogar zum Verlust des Versicherungsschutzes führen kann. In diesem Leitartikel erfährst du, warum die Erdung so wichtig ist, welche Normen gelten, wie sie technisch umgesetzt wird und worauf du als Anlagenbetreiber achten solltest.
1. Warum Erdung bei PV-Anlagen so wichtig ist
Jede Photovoltaikanlage besteht aus leitfähigen Bauteilen – vom Alurahmen der Solarmodule über die Montageschienen bis zum Wechselrichter. Kommt es zu Fehlerströmen, Blitzschlägen oder Überspannungen, fließen enorme Energien, die ohne korrekte Erdung gefährlich werden können.
Die Erdung der PV-Anlage stellt sicher, dass elektrische Ströme kontrolliert zur Erde abgeleitet werden, statt über Dachkonstruktion, Verkabelung oder gar Personen zu fließen.
Hauptfunktionen der Erdung:
- Personenschutz: Verhindert lebensgefährliche Stromschläge.
- Brandschutz: Reduziert Funkenbildung und Brandgefahr bei Überspannung.
- Anlagenschutz: Schützt Wechselrichter, Module und Speicher vor Überspannungsschäden.
- Normerfüllung: Pflicht gemäß VDE 0100-712 und DIN EN 62305.
💡 Fazit: Ohne eine fachgerechte Erdung riskiert man nicht nur technische Schäden, sondern auch die eigene Sicherheit – und verliert im Zweifel die Zulassung oder Gewährleistung der Anlage.
2. Was bedeutet Erdung bei einer PV-Anlage genau?
Unter Erdung versteht man die elektrische Verbindung leitfähiger Teile mit der Erde, um ein definiertes Spannungspotential sicherzustellen. Im PV-Bereich wird dabei zwischen verschiedenen Arten der Erdung unterschieden.
Erdungssysteme bei Photovoltaikanlagen:
- Schutzerdung:
Verbindet metallische Gehäuse und Gestelle mit der Erde. Dient dem Personenschutz. - Funktions- oder Betriebserdung:
Gewährleistet die elektrische Stabilität der Anlage (z. B. DC-Minus-Erdung). - Blitzschutz- und Potentialausgleichserdung:
Leitet Überspannungen durch Blitzeinschläge sicher ab.
💡 Jede dieser Erdungen erfüllt einen eigenen Zweck – gemeinsam sorgen sie dafür, dass deine Solaranlage langfristig sicher und normkonform funktioniert.
3. Gefahren bei fehlender oder schlechter Erdung
Fehlt die Erdung oder ist sie fehlerhaft, entstehen erhebliche Risiken – sowohl technisch als auch finanziell.
Typische Gefahren:
- Stromschlaggefahr: Defekte Leitungen oder Isolationen können Spannung auf Modulrahmen übertragen.
- Brandgefahr: Lichtbögen oder Überspannungen können das Dach entzünden.
- Wechselrichter-Schäden: Überspannung zerstört Elektronikbauteile.
- Versicherungsausschluss: Viele Gebäudeversicherer verlangen den Nachweis einer normgerechten Erdung.
- Ertragsausfall: Anlagenstillstand durch Fehlerströme oder Abschaltung.
💡 Praxisbeispiel:
Ein Blitz schlägt 50 Meter entfernt ein. Ohne Erdung gelangen durch induktive Kopplung Spannungen in den DC-Kreis – Ergebnis: zerstörter Wechselrichter und verschmorte Kabel. Mit Erdung wäre der Strom sicher abgeführt worden.
4. Rechtliche Vorgaben und Normen
Die Erdung einer PV-Anlage ist gesetzlich vorgeschrieben und in mehreren Normen detailliert geregelt.
| Norm | Titel | Relevanz |
|---|---|---|
| VDE 0100-712 | Errichten von PV-Stromversorgungssystemen | Zentrale Norm für PV-Installationen |
| DIN EN 62305 | Blitzschutz – Teil 1–4 | Anforderungen an Blitzschutzsysteme |
| DIN VDE 0185-305 | Blitzschutzsysteme im Detail | Für Dach- und Gebäudeschutz |
| VDE 0100-410 | Schutz gegen elektrischen Schlag | Personenschutz |
| VDE 0100-540 | Erdungsanlagen, Potentialausgleich | Grundlagen der Erdung |
💡 Hinweis:
Die Erdung ist nicht optional – sie ist Pflicht und Voraussetzung für den sicheren Betrieb jeder Photovoltaikanlage.
5. Komponenten, die bei der Erdung berücksichtigt werden müssen
Eine gute Erdung der PV-Anlage betrifft mehrere Bauteile und Verbindungen.
Erdungspflichtige Komponenten:
- Modulrahmen
- Alle Alurahmen müssen leitend miteinander verbunden werden.
- Verbindung mittels Erdungsklemmen oder Potentialausgleichsleitern.
- Montageschienen
- Müssen elektrisch durchgängig verbunden und mit der Haupterdungsschiene verbunden sein.
- Wechselrichter
- Schutzleiteranschluss zwingend erforderlich.
- DC-Generatoranschlusskasten (Stringbox)
- Enthält häufig Überspannungsschutz – ebenfalls erdungspflichtig.
- Metallene Dachkonstruktionen oder Blitzschutzsysteme
- Müssen in den Potentialausgleich eingebunden werden.
💡 Tipp:
Alle Verbindungen müssen korrosionsbeständig, dauerhaft leitfähig und mechanisch stabil sein – sonst verliert die Erdung ihre Wirkung.
6. Potentialausgleich – das Rückgrat der Erdung
Der Potentialausgleich stellt sicher, dass zwischen verschiedenen leitfähigen Teilen keine gefährlichen Spannungsunterschiede entstehen.
Aufbau eines PV-Potentialausgleichs:
- Haupterdungsschiene (HES): Zentrale Sammelstelle für alle Erdungsleiter.
- Leiterquerschnitt: Mindestens 6 mm² Cu (besser 16 mm² für Blitzschutz).
- Verbindungspunkte: Modulrahmen, Schienensystem, DC-/AC-Komponenten, Gehäuse.
💡 Besonders wichtig: Der Potentialausgleich muss niederohmig (geringer Widerstand) und durchgängig sein – jede lose Verbindung kann im Ernstfall gefährlich werden.
7. Erdung und Blitzschutz – eine lebenswichtige Kombination
Eine Photovoltaikanlage auf dem Dach erhöht das Risiko von direkten oder indirekten Blitzeinschlägen.
Warum Blitzschutz wichtig ist:
- PV-Anlagen ragen häufig über die Dachkante hinaus.
- Metallrahmen wirken wie „Fangspitzen“.
- Ein direkter oder naher Blitzschlag kann Überspannungen im gesamten Gebäude erzeugen.
Erdung und Blitzschutz arbeiten Hand in Hand:
- Der Blitzschutz fängt den Blitz ab.
- Die Erdung leitet die Energie sicher zur Erde.
💡 Eine Anlage ohne Erdung kann bei einem Blitzschlag vollständig zerstört werden – auch bei indirekter Einwirkung aus mehreren hundert Metern Entfernung.
8. Erdung bei verschiedenen Anlagentypen
Nicht jede PV-Anlage wird gleich geerdet – der Aufbau hängt von der Montageart ab.

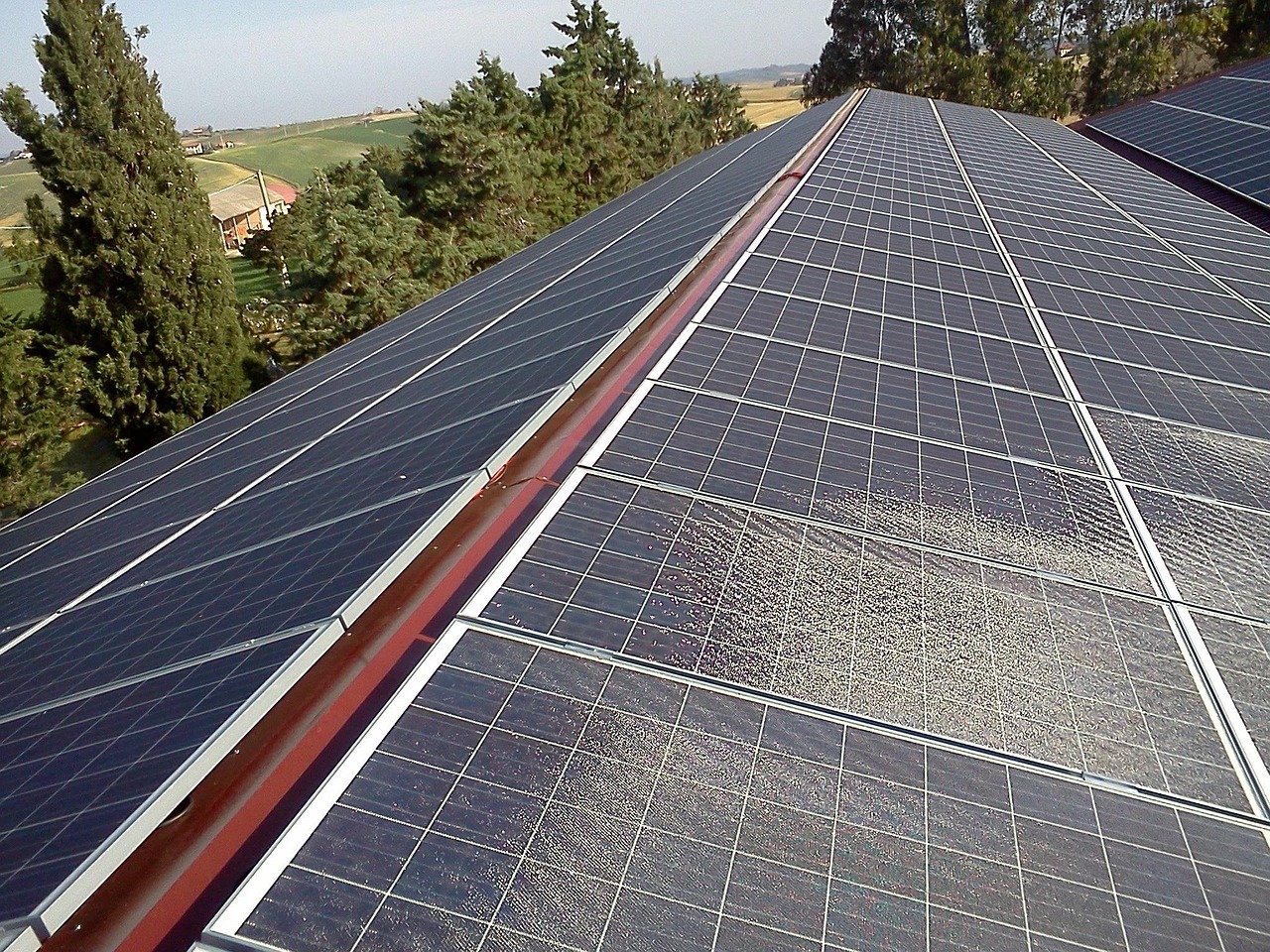

Dachanlagen:
- Erdung über Dachhaken, Schienen und Erdungsklemmen.
- Verbindung mit Blitzschutz- oder Potentialausgleichsschiene.
Freiflächenanlagen:
- Erdung über Tiefenerder oder Ringerder.
- Blitzschutz über Erdungsstäbe im Boden.
Flachdachanlagen:
- Verbindung über Erdungsbänder und Schutzrohre.
- Besonderes Augenmerk auf Wasser- und UV-Beständigkeit.
💡 Jede Installationsform hat ihre Eigenheiten – entscheidend ist immer der niedrigste Widerstand zur Erde.
9. Materialien und Kabel für die Erdung
Nur spezielle Materialien sind für Erdungszwecke geeignet.
| Komponente | Material | Querschnitt |
|---|---|---|
| Erdungsleiter | Kupfer, verzinnt oder nackt | ≥ 6 mm² (PV), ≥ 16 mm² (Blitzschutz) |
| Verbindungsschienen | Edelstahl oder verzinkter Stahl | nach System |
| Erdungsklemmen | Edelstahl | korrosionsfest |
| Erdungsbänder | Kupferband oder Edelstahlband | ≥ 25 mm × 2 mm |
| Verbindungsmittel | Schraub- oder Pressverbindungen | VDE-geprüft |
💡 Tipp: Vermeide Kontakt zwischen unterschiedlichen Metallen (z. B. Alu & Kupfer) – sonst entsteht galvanische Korrosion.
10. Messung und Prüfung der Erdung
Nach der Installation muss die Erdung gemessen und dokumentiert werden – sie ist Teil der Abnahmeprüfung.
Wichtige Messungen:
- Erdungswiderstand: Soll < 10 Ohm betragen.
- Durchgängigkeit: Alle leitfähigen Teile müssen verbunden sein.
- Überspannungsschutztest: Funktion der Ableiter prüfen.
💡 Nur eine dokumentierte Messung durch den Elektrofachbetrieb gilt als rechtsgültiger Nachweis gegenüber Versicherung und Netzbetreiber.
11. Überspannungsschutz und Erdung – das perfekte Duo
Neben der Erdung gehört der Überspannungsschutz (SPD) zu den wichtigsten Sicherheitskomponenten.
Aufbau eines mehrstufigen Schutzkonzepts:
- SPD Typ 1 (Grobschutz): Blitzstromableiter – schützt gegen direkte Einschläge.
- SPD Typ 2 (Mittelschutz): Überspannungsableiter – schützt Wechselrichter.
- SPD Typ 3 (Feinschutz): Steckdosen oder Endgeräte im Haus.
💡 Ohne ordnungsgemäße Erdung funktionieren Überspannungsschutzgeräte nicht korrekt, da sie ihre Energie nicht sicher zur Erde ableiten können.
12. Häufige Fehler bei der Erdung von PV-Anlagen
| Fehler | Folge |
|---|---|
| Fehlende Verbindung der Modulrahmen | Stromschlag- & Brandgefahr |
| Korrodierte Erdungsklemmen | Verlust der Leitfähigkeit |
| Zu dünne Erdungsleiter | Überhitzung, Brandrisiko |
| Keine Verbindung zur Haupterdungsschiene | Ineffektiver Potentialausgleich |
| Keine Prüfung nach Montage | Keine Nachweisbarkeit für Versicherung |
💡 Tipp: Eine jährliche Sichtprüfung und regelmäßige elektrische Messung verhindern langfristige Probleme.
13. Versicherung und Erdung – was du wissen musst
Die meisten Versicherer (z. B. Gebäude- oder PV-Versicherung) fordern:
- Nachweis einer fachgerechten Erdung und Potentialausgleichsinstallation
- Dokumentation der VDE-konformen Prüfung
- Regelmäßige Wartung
💡 Bei Schäden durch Blitz oder Überspannung kann der Versicherer die Zahlung verweigern, wenn keine normgerechte Erdung nachgewiesen wird.
14. Praxisbeispiel: Erdungsfehler mit Folgen
Ein Betreiber installierte eine 9,8-kWp-Anlage ohne Verbindung der Modulrahmen zum Potentialausgleich. Ein naher Blitzeinschlag führte zu Überspannung im DC-Kreis – der Wechselrichter brannte aus, die Versicherung lehnte die Regulierung ab.
Kosten:
- Wechselrichter: 1.500 €
- Montageschaden: 3.000 €
- Ertragsausfall: 800 €
💡 Fazit: Eine korrekt ausgeführte Erdung (Kosten ca. 300–500 €) hätte den Schaden vollständig verhindert.
15. Wartung und Inspektion der Erdungsanlage
Wie jedes technische System altert auch die Erdung. Korrosion, Witterung und mechanische Belastungen können den Schutz beeinträchtigen.
Wartungsempfehlung:
- Sichtprüfung jährlich (z. B. Korrosion, lose Verbindungen).
- Elektrische Prüfung alle 4 Jahre (nach VDE 0105-100).
- Thermografie optional zur Erkennung erhöhter Übergangswiderstände.
💡 Tipp: Lass die Erdung in die reguläre PV-Wartung integrieren – so bleibt sie dauerhaft funktionstüchtig.
16. Zukunft: Intelligente Erdungsüberwachung
Moderne PV-Systeme setzen zunehmend auf digitale Erdungsüberwachung:
- Sensorbasierte Überwachung von Erdungsströmen.
- Meldung bei erhöhtem Widerstand oder Unterbrechung.
- Kombination mit Smart-Monitoring der PV-Anlage.
💡 Diese Innovationen ermöglichen eine präventive Wartung, bevor Schäden entstehen.
17. Checkliste: Erdung deiner PV-Anlage – das muss erfüllt sein
✅ Alle Modulrahmen und Montageschienen elektrisch verbunden
✅ Verbindung zur Haupterdungsschiene hergestellt
✅ Überspannungsschutz in DC- & AC-Seite integriert
✅ Leiterquerschnitt nach VDE-Norm ausgelegt
✅ Korrosionsbeständige Materialien verwendet
✅ Messung und Dokumentation vorhanden
✅ Wartungsplan erstellt
💡 Wenn all diese Punkte erfüllt sind, ist deine Erdung PV-Anlage sicher, langlebig und normkonform.
18. Fazit: Gute Erdung ist Pflicht – und schützt Leben, Anlage und Geldbeutel
Eine gute Erdung bei Photovoltaikanlagen ist kein Detail, sondern ein zentraler Bestandteil der Anlagensicherheit. Sie schützt Menschen vor Stromschlägen, Anlagen vor Überspannung und Gebäude vor Bränden.
✅ Sicherheitsaspekt: Schutz vor elektrischen Fehlern und Blitzschäden.
✅ Gesetzliche Pflicht: Vorschrift nach VDE- und DIN-Normen.
✅ Langfristiger Nutzen: Schutz der Investition und Erhalt der Versicherung.
💡 Fazit:
Nur eine fachgerecht geplante, installierte und regelmäßig geprüfte Erdung der PV-Anlage garantiert sicheren Betrieb, maximale Lebensdauer und langfristige Erträge – sie ist Pflicht, aber vor allem: sinnvoller Schutz für Mensch und Technik.
