Einleitung: Unsichtbar, aber entscheidend – das Fundament jeder Solaranlage
Wenn man an eine Photovoltaikanlage denkt, kommen einem sofort die glänzenden Solarmodule auf dem Dach in den Sinn. Sie sind das sichtbare Symbol der Energiewende. Doch was viele übersehen: Die wahre Stabilität und Sicherheit der gesamten Anlage hängt maßgeblich von einem unscheinbaren, aber essenziellen Bestandteil ab – dem Montagesystem für Solaranlagen.
Es ist das Rückgrat der Photovoltaikanlage, trägt alle Komponenten, schützt sie vor Windlasten, Schnee und Wetterextremen und sorgt dafür, dass sie jahrzehntelang sicher auf dem Dach oder Boden verbleibt. Ohne ein durchdachtes und hochwertiges Montagesystem wäre keine PV-Anlage dauerhaft effizient oder sicher zu betreiben.
In diesem Artikel erklären wir im Detail, wie wichtig das Montagesystem für die Stabilität der Anlage ist, welche Arten es gibt, worauf bei der Auswahl zu achten ist und wie Montage, Materialqualität und Statik zusammenwirken.
Was ist ein Montagesystem für Solaranlagen?
Ein Montagesystem für Photovoltaikanlagen ist die mechanische Konstruktion, die die Solarmodule auf Dächern, Freiflächen oder Fassaden befestigt. Es besteht aus Schienen, Halterungen, Klemmen, Schrauben und Verankerungen, die alle Komponenten sicher miteinander verbinden.
Hauptaufgaben des Montagesystems:
- Tragen und Fixieren der Solarmodule
- Sicherstellen der richtigen Neigung und Ausrichtung
- Widerstehen von Wind- und Schneelasten
- Vermeidung von Beschädigungen am Dach
- Langfristige Korrosionsbeständigkeit
Das Montagesystem ist also das statische Gerüst, das dafür sorgt, dass die gesamte Anlage stabil, langlebig und effizient bleibt.
Warum die Stabilität des Montagesystems so entscheidend ist
Die Stabilität einer Solaranlage hängt in erster Linie von der Qualität und fachgerechten Installation des Montagesystems ab. Denn selbst die besten Solarmodule nützen nichts, wenn sie nicht sicher befestigt sind.
Die wichtigsten Gründe für Stabilität:
- Windlasten: In Deutschland muss eine PV-Anlage Windgeschwindigkeiten bis zu 150 km/h standhalten.
- Schneelasten: In schneereichen Regionen können mehrere Hundert Kilogramm Gewicht pro Quadratmeter auf die Module wirken.
- Thermische Ausdehnung: Metallkomponenten dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen – das Montagesystem muss das ausgleichen können.
- Dachstruktur: Jedes Dach reagiert anders auf zusätzliche Lasten. Die Unterkonstruktion darf die Dachhaut nicht beschädigen oder Undichtigkeiten verursachen.
Ein unzureichend geplantes oder montiertes System kann zu Modulverschiebungen, Undichtigkeiten oder sogar Dachschäden führen. Im schlimmsten Fall gefährdet es Menschen und Gebäude.
Komponenten eines Montagesystems im Überblick
Ein PV-Montagesystem besteht aus mehreren Elementen, die gemeinsam Stabilität und Halt gewährleisten.
| Komponente | Funktion | Material |
|---|---|---|
| Montageschienen | Tragen die Solarmodule und verteilen die Last gleichmäßig | Aluminium oder Edelstahl |
| Dachhaken / Dachanker | Befestigen die Schienen an der Dachkonstruktion | Edelstahl |
| Modulklemmen | Fixieren die Module sicher auf den Schienen | Aluminium / Kunststoff |
| Verbindungselemente | Schrauben, Bolzen, Muttern, die alles zusammenhalten | Edelstahl |
| Abdichtungen | Schützen die Dachhaut vor Wasser | Gummi / EPDM |
| Erdungskomponenten | Leiten Überspannungen sicher ab | Kupfer / Edelstahl |
Nur wenn alle Komponenten perfekt aufeinander abgestimmt sind, entsteht ein stabiles Gesamtsystem.
Arten von Montagesystemen für Photovoltaikanlagen
Je nach Montageort und Dachtyp unterscheiden sich die Systeme stark in Konstruktion und Anforderungen.
1. Aufdach-Montagesystem
Das Aufdach-System ist die häufigste Variante bei Einfamilienhäusern.
Hier werden die Solarmodule auf Schienen über der bestehenden Dacheindeckung montiert.
Vorteile:
- Günstig und schnell montiert
- Kein Eingriff in die Dachhaut
- Gute Belüftung der Module → höhere Effizienz
Nachteile:
- Etwas höhere Windangriffsfläche
- Sichtbar auf dem Dach
2. Indach-Montagesystem
Beim Indach-System ersetzen die Module teilweise die Dacheindeckung und werden bündig integriert.
Vorteile:
- Optisch ansprechend
- Bessere Witterungsintegration
Nachteile:
- Höherer Montageaufwand
- Geringere Hinterlüftung → leicht erhöhter Wärmestau
3. Flachdach-Montagesystem
Hier werden Module auf Gestellen mit Neigungswinkeln (meist 10–15°) aufgestellt. Oft werden Ballastierungen eingesetzt, um die Konstruktion zu beschweren.
Vorteile:
- Kein Bohren nötig (bei Ballastsystemen)
- Flexibel in Ausrichtung
- Ideal für Gewerbedächer
Nachteile:
- Zusätzliche Dachlast
- Regelmäßige Kontrolle der Ballastierung nötig

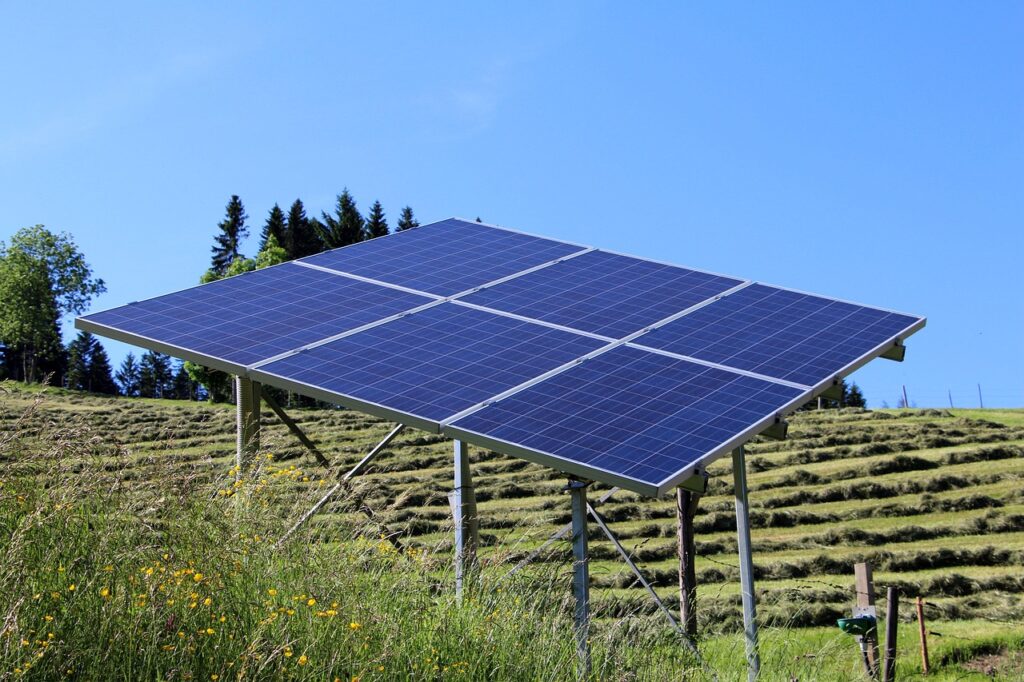

4. Freiland-Montagesystem
Bei Solarparks oder Gartenanlagen werden Module auf Ständerkonstruktionen aus Stahl montiert, die im Boden verankert sind.
Vorteile:
- Große Flächen nutzbar
- Optimaler Neigungswinkel wählbar
Nachteile:
- Hoher Material- und Flächenbedarf
- Erdarbeiten notwendig
Statik und Belastung: Die Berechnung der Stabilität
Ein entscheidender Aspekt bei der Planung eines Montagesystems ist die statistische Berechnung. Sie legt fest, welche Belastungen die Anlage dauerhaft aushalten muss.
Wichtige Berechnungsfaktoren:
- Windzone & Schneelastzone (nach DIN EN 1991-1-4 und DIN EN 1991-1-3)
- Dachneigung und Ausrichtung
- Gebäudehöhe und Umgebung
- Materialstärken und Befestigungspunkte
Eine statische Berechnung stellt sicher, dass:
- die Dachkonstruktion nicht überlastet wird,
- das System auch bei Sturm sicher hält,
- und die Modulneigung stabil bleibt.
Gerade in windreichen Regionen wie der Nordsee oder den Alpen ist eine sorgfältige Statikprüfung unverzichtbar.
Materialien und ihre Bedeutung für die Stabilität
Die Materialwahl beeinflusst direkt die Stabilität, Lebensdauer und Wartungsfreiheit der Anlage.
Gängige Materialien:
- Aluminium:
- Leicht, korrosionsbeständig, einfach zu verarbeiten
- Ideal für Schienen und Klemmen
- Edelstahl:
- Höchste Festigkeit und Haltbarkeit
- Perfekt für Schrauben, Dachhaken und Anker
- Verzinkter Stahl:
- Preiswert, aber anfällig für Rost bei beschädigter Beschichtung
- Kunststoffkomponenten:
- Geringes Gewicht, aber nur als Ergänzung geeignet
Fazit zur Materialwahl:
Für langfristige Stabilität ist eine Kombination aus Aluminium und Edelstahl die beste Lösung. Diese Materialien bieten optimale Festigkeit, Witterungsbeständigkeit und Langlebigkeit – selbst über 25 Jahre und länger.
Einfluss von Wind und Schnee auf die Montagesystem-Stabilität
Die Stabilität des Montagesystems hängt maßgeblich von Umweltbedingungen ab.
Windlast
Bei starkem Wind entstehen hohe Sogkräfte, die versuchen, die Module anzuheben.
Je nach Dachform und Region kann die Windlast zwischen 0,5 und 1,2 kN/m² betragen.
Maßnahmen zur Stabilität:
- Einsatz von Windschilden bei Flachdächern
- Zusätzliche Befestigungspunkte
- Korrekter Abstand der Schienen
Schneelast
Schneemassen erhöhen das Gewicht auf dem Dach drastisch. Besonders in Süddeutschland gelten höhere Normwerte.
Maßnahmen:
- Verwendung verstärkter Dachhaken
- Zusätzliche Querträger
- Regelmäßige Kontrolle bei Schneefall
Ein solides Montagesystem muss also sowohl Zugkräfte (Wind) als auch Druckkräfte (Schnee) sicher abtragen.
Montagefehler – die unterschätzte Gefahr für Stabilität
Selbst das beste Montagesystem kann versagen, wenn es falsch installiert wird.
Häufige Montagefehler:
- Unzureichende Befestigung am Sparren
- Zu geringe Schienenabstände
- Fehlende Ausrichtung nach Herstellerangaben
- Nicht korrosionsgeschützte Schrauben
- Fehlende Dichtungen oder beschädigte Dachhaut
Die Folge:
- Verrutschen der Module
- Undichtigkeiten am Dach
- Ertragsverluste durch Neigungsabweichungen
- Sicherheitsrisiken bei Sturm
Deshalb sollten Montagesysteme immer von geschulten Fachbetrieben installiert werden.
Wartung und Kontrolle des Montagesystems
Ein Montagesystem ist zwar wartungsarm, sollte aber regelmäßig kontrolliert werden.
Wartungsplan (Empfehlung):
| Intervall | Maßnahme |
|---|---|
| Jährlich | Sichtprüfung auf Korrosion, Risse, gelockerte Schrauben |
| Nach extremem Wetter | Kontrolle auf Verrutschen oder Beschädigungen |
| Alle 5 Jahre | Professionelle Inspektion inkl. Dachprüfung |
Gerade bei älteren Dächern oder Anlagen mit Ballastsystemen ist die regelmäßige Kontrolle entscheidend, um Schäden frühzeitig zu erkennen.
Montagesysteme für verschiedene Dacharten
Je nach Dachkonstruktion variieren die Anforderungen erheblich:
| Dachtyp | Empfohlenes Montagesystem | Besonderheiten |
|---|---|---|
| Ziegeldach | Dachhaken mit Alu-Schienen | Dachpfannen müssen präzise ausgeschnitten werden |
| Blechdach / Trapezblech | Direktbefestigung mit Schrauben und Dichtscheiben | Besonders stabil, schnelle Montage |
| Flachdach | Ballastsystem mit Neigung | Keine Durchdringung nötig, aber Windlast kritisch |
| Bitumendach | Auflastsysteme mit Schutzmatten | Dachhaut muss unversehrt bleiben |
| Eternit- oder Wellplattendach | Spezielle Klemmen oder Adapter | Asbestdächer dürfen nicht mehr neu belegt werden |
Ein erfahrener Solarteur prüft immer zuerst Dachstatik, Tragfähigkeit und Zustand, bevor das System gewählt wird.
Praxisbeispiel: Wenn das Montagesystem zum Schwachpunkt wird
Ein reales Beispiel aus der Praxis verdeutlicht die Bedeutung:
Ein Hausbesitzer in Bayern ließ 2020 eine 9-kWp-Anlage auf seinem Ziegeldach installieren. Nach einem Winter mit starkem Schneefall bemerkte er Risse in den Dachziegeln und verrutschte Module.
Ursache: Zu wenige Dachhaken und falsche Materialwahl (verzinkter Stahl statt Edelstahl).
Ergebnis:
- Reparaturkosten über 2.000 €
- Kurzzeitige Stilllegung der Anlage
- Verlust von über 500 kWh Ertrag
Das Beispiel zeigt: Die Stabilität des Montagesystems ist kein Detail, sondern die Grundlage der gesamten PV-Anlage.
Wirtschaftliche Bedeutung eines stabilen Montagesystems
Ein robustes Montagesystem erhöht nicht nur die Sicherheit, sondern auch den wirtschaftlichen Nutzen:
Vorteile eines hochwertigen Systems:
- Längere Lebensdauer der PV-Anlage
- Weniger Wartungskosten
- Konstanter Energieertrag über Jahrzehnte
- Wertsteigerung der Immobilie
- Schnellere Amortisation
Ein instabiles oder korrosionsanfälliges System kann dagegen erhebliche Folgekosten verursachen – sowohl durch Reparaturen als auch durch Ertragsausfälle.
Innovationen bei modernen Montagesystemen
Die Hersteller entwickeln ihre Systeme kontinuierlich weiter. Neueste Trends:
- Klick-Systeme: Werkzeuglose Montage für schnellere Installation
- Aero-optimierte Flachdachsysteme: Minimierte Windangriffsflächen
- Recyclingfähige Materialien: Nachhaltige Aluminiumlegierungen
- Integrierte Kabelkanäle: Saubere, sichere Kabelführung
- Digitale Planungstools: Simulation von Wind- und Schneelasten vorab
Diese Innovationen machen moderne Montagesysteme für Solaranlagen stabiler, langlebiger und einfacher zu montieren als je zuvor.
Tipps zur Auswahl des richtigen Montagesystems
- Dachanalyse durchführen
Prüfen Sie Tragfähigkeit, Neigung und Ausrichtung. - Zertifizierte Systeme wählen
Achten Sie auf TÜV- und DIN-Zertifizierungen. - Korrosionsbeständigkeit sicherstellen
Edelstahl und eloxiertes Aluminium bevorzugen. - Statiknachweis verlangen
Der Anbieter sollte die statische Berechnung liefern. - Fachgerechte Montage beauftragen
Nur erfahrene Solarteure sollten die Anlage installieren. - Zukunft mitdenken
Planen Sie Erweiterungen (z. B. Speicher, Wallbox) mit ein.
Fazit: Das Montagesystem – die unsichtbare Basis für Sicherheit und Effizienz
Ein stabiles und hochwertiges Montagesystem für Solaranlagen ist weit mehr als nur eine Halterung – es ist das Fundament, auf dem der langfristige Erfolg jeder Photovoltaikanlage ruht.
Es trägt die Module, schützt das Dach, widersteht extremen Witterungsbedingungen und gewährleistet, dass die Anlage Jahrzehnte sicher arbeitet.
Wer bei der Planung auf Qualität, Statik, Material und fachgerechte Montage achtet, schützt nicht nur seine Investition, sondern auch sein Zuhause.
Ob Aufdach-, Flachdach- oder Freilandsystem – die Stabilität entscheidet über Sicherheit, Effizienz und Langlebigkeit.
Darum gilt: Eine Solaranlage ist nur so stark wie ihr Montagesystem.
