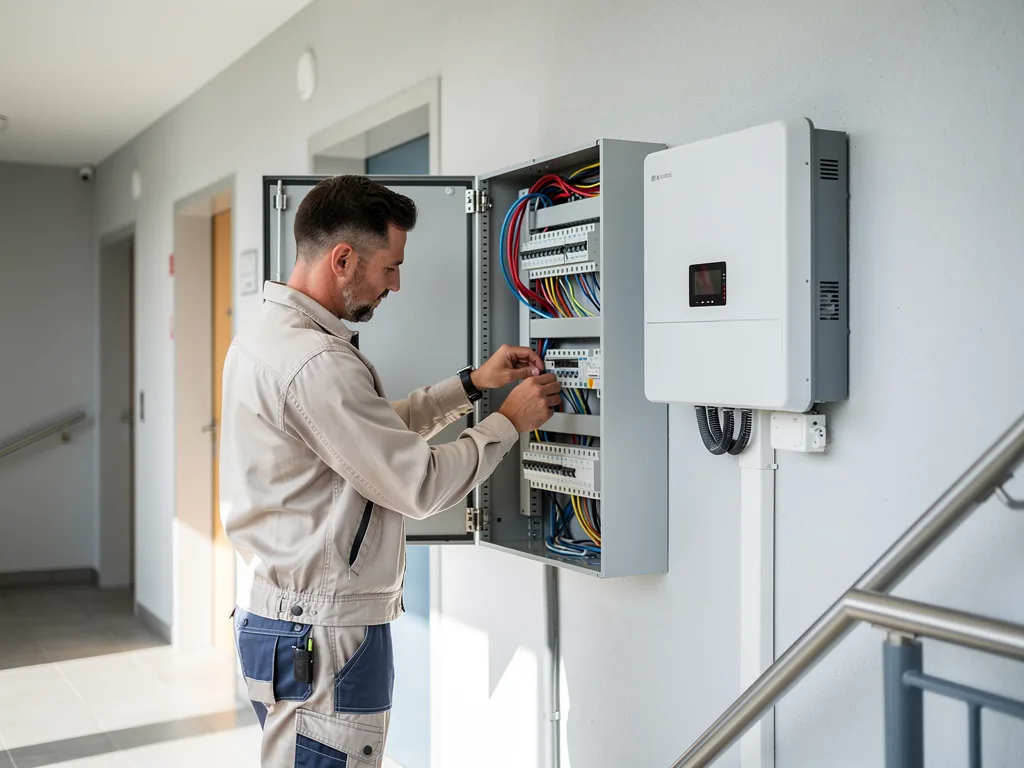

Zählerschrank im Mehrparteienhaus richtig planen mit PV-Anlage

⏱ 14 Min. Lesezeit

Wechselrichtern und die Einhaltung der aktuellen VDE-Vorschriften berücksichtigt werden. Nur so lassen sich Doppelerfassungen verhindern, der Eigenverbrauch optimieren und eine transparente Abrechnung gewährleisten. Zusätzlich spielt die Modularität des Zählerschranks eine wichtige Rolle, um künftige Erweiterungen der PV-Anlage problemlos integrieren zu können.

Das Zusammenspiel aus moderner Photovoltaiktechnik und einem sachgerecht geplanten Zählerschrank im Mehrparteienhaus erfordert deshalb technisches Know-how und eine präzise Abstimmung aller Komponenten. Wer auf diese Details achtet, legt den Grundstein für eine effiziente Energienutzung, nachvollziehbare Messwerte und langfristige Betriebssicherheit.

Wie plane ich den Zählerschrank im Mehrparteienhaus richtig für die Integration einer PV-Anlage?

Ein Zählerschrank im Mehrparteienhaus muss den Anforderungen einer modernen Energieversorgung gerecht werden, wenn zusätzlich eine Photovoltaikanlage (PV-Anlage) eingebunden werden soll. Grundsätzlich dient der Zählerschrank dazu, den Stromverbrauch der einzelnen Wohnungen getrennt zu erfassen und die Netzanbindung vorzubereiten. In einem Wohngebäude mit mehreren Parteien ist daher die Trennung der Stromkreise und die Einhaltung der eichrechtlichen Vorschriften essenziell. Die Zählerplätze müssen gut zugänglich und übersichtlich sein, um den Energieversorgerarbeiten zu erleichtern und den späteren Ausbau oder die Wartung zu vereinfachen. Dabei ist auf eine ausreichende Kapazität zu achten, um die gesamte Anschlussleistung aller Wohneinheiten sowie der PV-Anlage adäquat abzudecken.

Grundlegende Anforderungen an Zählerschränke im Wohngebäude mit mehreren Parteien

Zählerschränke in Mietshäusern sind nach VDE-Normen und örtlichen Netzanschlussbedingungen zu planen. Für jede Partei ist ein separater Zählerplatz vorzusehen, häufig im Niederspannungs-Hauptverteilerschrank integriert. Die Zähler müssen so installiert sein, dass sie einem einfachen Austausch und der Auslesung dienen. Daneben muss der Zählerschrank genügend Raum für die Aufbaugeräte bieten, darunter Zähler, Sicherungen, Abschaltvorrichtungen und die erforderlichen Leitungstrassen. Die Stromkreise sind von der Hauptstromversorgung bis zu den einzelnen Verteilern zu gliedern, damit Betriebssicherheit und Fehlerdiagnosen gewährleistet sind. Die Schutzklassen und IP-Schutzart sind so zu wählen, dass der Schrank auch bei häufigem Zutritt durch Hauswarte oder Netzbetreiber sicher bleibt.

Besonderheiten bei der Kombination mit einer Photovoltaikanlage

Die Einbindung einer PV-Anlage verändert die Planungsanforderungen signifikant. Der Zählerschrank muss nicht nur den Energieverbrauch der Parteien erfassen, sondern auch die Einspeisung aus der PV-Anlage mess- und steuerbar machen. Dadurch werden zusätzliche Messeinrichtungen benötigt – beispielsweise Einspeisezähler für die erzeugte PV-Leistung und getrennte Laststrecken für Eigenverbrauch und Netzeinspeisung. Häufig kommen hierbei Zweirichtungszähler zum Einsatz, die sowohl den Verbrauch als auch die Einspeisung erfassen. Der Schrank muss dafür so konzipiert sein, dass eine unkomplizierte Nachrüstung möglich ist, zum Beispiel mit Schnittstellen für intelligente Messsysteme (Smart Meter). Ebenso gilt es, durch geeignete Sicherungen und Trennvorrichtungen für den Gleichstromanteil aus der PV-Anlage die elektrotechnische Sicherheit zu gewährleisten, da Fehlerströme und Rückströme im Niederspannungsnetz auftreten können.

Abgrenzung: Standard-Zählerschrank vs. Zählerschrank für PV-Anlagen – was ist anders?

Im Vergleich zu einem Standard-Zählerschrank weisen Zählerschränke für Mehrparteienhäuser mit PV-Anlage erweiterte Mess- und Schutzfunktionen auf. Während herkömmliche Zählerschränke primär für den Lastfluss vom Netz zum Verbraucher ausgelegt sind, müssen PV-kompatible Zählerschränke bidirektionale Energieflüsse berücksichtigen und dementsprechend Messgeräte und Trennvorrichtungen integrieren. Zudem ist die mechanische und elektrische Modularität höher, um eine flexible Erweiterung zu ermöglichen. Das betrifft insbesondere die Einbindung von Einspeisezählern, Wechselrichtern und optionalen Speicherbatterien. Zusätzlich sind Schutzmaßnahmen gegen Rückspeisung und gegen Fehlerlichtbögen, verursacht durch Gleichstromkomponenten der PV-Anlage, wichtiger als bei einem Standard-Schrank.

Praxisbeispiel: Ein Mehrparteienhaus wurde mit einem konventionellen Zählerschrank ausgestattet, später wurde eine PV-Anlage am Dach montiert. Ohne geeignete bauliche Anpassungen kam es zu Problemen bei der Zählerfernauslesung und erhöhter Brandgefahr durch fehlende Fehlerstrom-Schutzeinrichtungen für Gleichstrom. Hier zeigt sich die Bedeutung einer frühzeitigen Planung und Abstimmung mit Netzbetreiber und Fachplaner.

Technische Voraussetzungen und Komponenten für den Zählerschrank mit PV-Anlage

Ein Zählerschrank im Mehrparteienhaus mit Photovoltaikanlage muss nicht nur Platz für mehrere Stromzähler bieten, sondern auch spezifische Schnittstellen und Messkonzepte berücksichtigen, um Eigenverbrauch und Einspeisung korrekt zu erfassen. Der Aufbau beginnt mit den einzelnen Zählerplätzen, die für jede Partei vorgesehen sind. Diese Zählerplätze erfassen sowohl den Verbrauch als auch, je nach Messkonzept, die eingespeiste Solarenergie. Zusätzlich sind Wechselrichter-Schnittstellen notwendig: Sie verbinden die PV-Anlage mit dem Hausnetz und liefern relevante Daten zur eingespeisten Energie sowie zur Netzeinspeisung. Der Einspeisezähler, häufig ein spezieller Zweirichtungszähler, misst den tatsächlich ins öffentliche Netz eingespeisten Strom. Dieser ist für die Abrechnung der Einspeisevergütung und zur Einhaltung gesetzlicher Vorgaben entscheidend.

Abhängig von der Nutzung unterscheidet sich das Messkonzept erheblich. Beim reinen Eigenverbrauch der PV-Anlage wird der Stromverbrauch innerhalb der Wohneinheiten mit einem Lastmanagement kombiniert, um Überschüsse gezielt zu steuern. Hier sind Messstellen sowohl vor den Wohneinheiten als auch hinter dem Wechselrichter erforderlich, um die erzeugte und verbrauchte Energie genau zu dokumentieren. Bei zusätzlicher Netzeinspeisung muss ein separater Einspeisezähler installiert werden. Ein häufig auftretender Fehler bei der Planung besteht darin, nur die Verbrauchszähler zu berücksichtigen, ohne den Einspeisezähler oder die Wechselrichterschnittstelle in den Zählerschrank zu integrieren. Dies führt später zu Nachrüstaufwand und erhöhten Kosten.

Ein konkretes Beispiel für die Planung eines Zählerschranks im Mehrparteienhaus ist ein Gebäude mit sechs Parteien und einer gemeinschaftlich genutzten PV-Anlage mit einer Leistung von etwa 15 kWp. Hier zeigt sich, dass man mindestens sechs Zählerplätze für den Haushaltsstromverbrauch benötigt. Zusätzlich sind mindestens zwei weitere Zählerplätze einzurichten: einer für den Einspeisezähler und einer für den Gesamtstromzähler des Gebäudes. Die Wechselrichter-Schnittstelle wird idealerweise direkt im Zählerschrank integriert, um die Mess- und Kommunikationsdaten zentral auszulesen. So bleibt der Schrank übersichtlich und ermöglicht eine einfache Wartung. Bei der Dimensionierung der Komponenten muss außerdem der zukünftige Lastbedarf bedacht werden, da moderne Haushalte zunehmend mehr elektrische Verbraucher installieren.

Ein weiterer Aspekt bei der Planung ist die Einhaltung der einschlägigen Normen und Vorgaben nach DIN VDE 0603-1 und VDE-AR-N 4100. Diese regeln beispielsweise die maximale Anzahl von Zählerplätzen, die technischen Anschlusspunkte für Wechselrichter und Netzeinspeisung sowie die Anforderungen an die Messsystemtechnik. Deshalb ist es unerlässlich, schon in der Frühphase der Gebäudekonzeption die Schnittstellen zum Netzbetreiber abzuklären, um Anschlussprobleme zu vermeiden.

Rechtliche und normative Anforderungen bei der Zählerschrank-Planung im Mehrparteienhaus mit PV

Die Planung eines Zählerschranks im Mehrparteienhaus mit Photovoltaik-Anlage (PV) unterliegt vielfältigen rechtlichen und normativen Vorgaben, die präzise umzusetzen sind, um Betriebssicherheit, Abrechnungskorrektheit und Netzkonformität zu gewährleisten. Dabei sind insbesondere die Anforderungen der DIN-Normen (z. B. DIN VDE 0603 für Zählerschränke und DIN VDE 0100 zur Errichtung von Niederspannungsanlagen), die Technischen Anschlussregeln (TAB) der jeweiligen Netzbetreiber sowie das seit 2020 geltende Messstellenbetriebsgesetz (MsbG) und das Erneuerbare-Energien-Gesetz (EEG) zentral.

Überblick relevanter Vorschriften

Als Grundlage für die Planung dient die DIN VDE 0603, welche sowohl die mechanischen Maße als auch die Anforderungen an die Zugänglichkeit und Beschriftung der Zählerplätze definiert. Die TAB der Netzbetreiber geben darüber hinaus spezifische Vorgaben zur Einbindung von PV-Anlagen vor, beispielsweise hinsichtlich der maximalen Einspeiseleistung oder der Anforderungen an den Netzanschluss. Das EEG regelt die Vergütung und Abrechnung von eingespeistem Solarstrom, wobei technisch sichergestellt sein muss, dass die eingespeiste Energie exakt erfasst wird. Das MsbG verpflichtet zur Digitalisierung des Messstellenbetriebs, was beim Zählerschrank die Integration von modernen Messeinrichtungen und intelligenten Messsystemen bedingt.

Anschlussbedingungen der Netzbetreiber und ihre Auswirkungen

Die Netzbetreiber verlangen in der Regel die Einhaltung ihrer TAB, die je nach Region variieren können und die Einbindung der PV-Anlage in eine gekennzeichnete Zähler- und Verteilungstechnik vorschreiben. Häufig müssen getrennte Messpunkte für Eigenverbrauch und Einspeisung vorgesehen werden, was Auswirkungen auf die Anzahl und Art der Zähler sowie auf die Aufteilung des Zählerschranks hat. Die Installationsvorgaben beinhalten oft auch Anforderungen an die Berührungs- und Brandschutzmaßen sowie die bevorzugte Installation von Zählern in abschließbaren Zählersystemen. Fehlende Berücksichtigung dieser Bedingungen führt nicht selten zu aufwändigen Nachrüstungen oder Verzögerungen bei der Netzanschaltung.

Typische Fehler und wie man sie vermeidet

Ein klassischer Fehler in der Praxis besteht darin, die Anforderungen des MsbG zur digitalen Messtechnik frühzeitig zu unterschätzen. Hier müssen von Beginn an geeignete Schnittstellen und Platzreserven im Zählerschrank eingeplant werden. Zudem wird oft die Einhaltung der TAB zu oberflächlich behandelt, wodurch beispielsweise notwendige Trennungseinrichtungen zwischen den direkten und indirekten Messeinrichtungen fehlen. Dies kann später zu Problemen bei der Abrechnung führen. Ein weiteres Problem ist die Vernachlässigung der Dokumentation: Fehlende oder unklare Kennzeichnungen der Zählerplätze erhöhen den Aufwand bei Wartung und Betrieb deutlich.

Checkliste für die optimale Planung und Umsetzung des Zählerschranks mit PV im Mehrparteienhaus

Die Planung eines Zählerschranks im Mehrparteienhaus in Verbindung mit einer Photovoltaik-Anlage verlangt eine präzise Abstimmung aller beteiligten Gewerke und die Einhaltung technischer Vorgaben. Zunächst ist eine detaillierte Bedarfsermittlung entscheidend: Ermitteln Sie den Stromverbrauch und die Anschlusswerte der einzelnen Parteien sowie die Leistung der PV-Anlage. Dabei sollten auch mögliche Ausbaureserven berücksichtigt werden, um spätere Erweiterungen zu erleichtern und die elektrische Anlage nicht unnötig zu überdimensionieren. Die frühzeitige Erfassung aller Anforderungen vermeidet spätere Nachbesserungen und Stillstandzeiten bei der Abnahme.

Im nächsten Schritt ist die enge Abstimmung mit dem Elektriker, dem Netzbetreiber sowie dem Installateur der PV-Anlage unverzichtbar. Der Elektriker sorgt für die fachgerechte Installation des Zählerschranks unter Beachtung der aktuellen VDE-Normen, während der Netzbetreiber die netzverträgliche Einspeisung der PV-Anlage prüft und die Einbindung regelt. Die Koordination mit dem PV-Installateur ist besonders wichtig, um die Einspeisepunkte korrekt in den Zählerschrank zu integrieren und den Ertrag der Solaranlage optimal zu nutzen. Fehlende Kommunikation in diesem Schritt führt häufig zu teuren Nacharbeiten oder gar Verzögerungen bei der Inbetriebnahme.

Für eine zukunftssichere und revisionsfreundliche Umsetzung empfiehlt sich der Einbau modularer Zählerschränke mit ausreichendem Platz für spätere Erweiterungen, beispielsweise durch separate Einbausätze für zusätzliche Zähler oder Energiemanagementsysteme. Achten Sie zudem auf eine geordnete Kabelführung und ausreichend Dokumentationsmöglichkeiten im Zählerschrank, das erleichtert Wartung und spätere Erweiterungen erheblich. Ein weiterer Praxis-Hinweis: Planen Sie direkt den Einbau von Kommunikationstechnik wie Smart Meter Gateways mit ein, denn diese sind in vielen Bundesländern bereits Pflicht und sparen aufwändige Nachinstallationen.

Auch die Berücksichtigung von Sicherheitsaspekten darf nicht vernachlässigt werden. Der Zählerschrank sollte so positioniert werden, dass er für Wartung und Ablesung leicht zugänglich, aber vor unbefugtem Zugriff geschützt ist. Die Verwendung von abschließbaren Kästen und die Einhaltung von Mindestabständen zu anderen Haustechnik-Anlagen tragen dazu bei. Solche Vorkehrungen werden oft unterschätzt, führen aber in der Praxis immer wieder zu Problemen bei Eigentümern und Netzbetreibern.

Bei der Abnahme ist es wichtig, sämtliche technische Dokumentationen, Prüfprotokolle und Genehmigungen griffbereit zu haben. Der Abnehmer – üblicherweise der Netzbetreiber oder eine unabhängige Prüfstelle – wird besonders auf die ordnungsgemäße Trennung von Einspeisung und Verbrauch sowie die Einhaltung der Strommessvorschriften achten. Nur wenn alle technischen und rechtlichen Voraussetzungen erfüllt sind, erfolgt die Freigabe zur Inbetriebnahme der PV-Anlage und des Zählerschranks.

Praxisbeispiele und häufige Herausforderungen bei Zählerschränken mit Mehrparteien-PV-Anlage

Beispiel 1: Nachrüstung einer PV-Anlage bei bestehendem Zählerschrank

Die Nachrüstung einer PV-Anlage bei einem bestehenden Zählerschrank stellt insbesondere im Mehrparteienhaus eine Herausforderung dar, da der vorhandene Schrank meist nicht für die zusätzlichen Anforderungen ausgelegt ist. Häufig mangelt es an ausreichend Platz für neue Zählerplätze oder für die Integration eines Ertragszählers, der den eingespeisten Solarstrom erfasst. Zudem müssen die bestehenden Sicherungselemente auf ihre Kompatibilität mit den eingebundenen Wechselrichtern geprüft werden, da sonst Fehlfunktionen oder Sicherheitsmängel entstehen können. Bei der praktischen Umsetzung ist es deshalb wichtig, vorab eine detaillierte Bestandsaufnahme und Lastenbewertung zu erstellen, um eine passende Erweiterung oder den Austausch des Zählerschranks zu planen. Nicht selten ergibt sich daraus, dass der Schrank komplett erneuert werden muss, was etwa bei Gebäuden mit älteren Installationen häufig der Fall ist.

Beispiel 2: Neubau eines Zählerschranks für Mehrparteienhaus mit integriertem PV-System

Bei einem Neubau bietet sich die Chance, den Zählerschrank von Anfang an so zu planen, dass er alle Anforderungen der PV-Anlage und der Mehrparteienversorgung optimal vereint. Dies umfasst eine ausreichende Dimensionierung der Einbauplätze sowie die Einplanung von separaten Verbrauchs- und Einspeisezählern für jede Partei. Gleichzeitig erfolgt die Integration intelligenter Messsysteme, die eine präzise Erfassung und Weiterleitung von Verbrauchs- und Ertragsdaten ermöglichen. Ein typisches Vorgehen ist die modulare Bauweise des Schranks, die spätere Erweiterungen erleichtert und direkten Anschluss der Wechselrichter über normgerechte Schnittstellen erlaubt. Darüber hinaus sollte die Verteilung so ausgelegt sein, dass unterschiedliche Tarifmodelle oder Mieterstrommodelle ohne aufwendige Nachrüstungen realisiert werden können.

Lösungsansätze für spezielle Situationen (z.B. unterschiedliche Verbrauchsprofile, Mieterstrommodelle)

Ein besonderes Problem in Mehrparteienhäusern mit PV-Anlage sind die stark differierenden Verbrauchsprofile der einzelnen Nutzer, die eine flexible Verteilung der erzeugten Solarenergie erschweren. Hier helfen dynamische Lastmanagementsysteme, welche die Einspeisung und den Eigenverbrauch je heute oder tarifabhängig steuern. Bei Mieterstrommodellen ist zudem die genaue und rechtssichere Abrechnung des selbst erzeugten Stroms entscheidend, was speziell die Genauigkeit und Manipulationssicherheit der eingesetzten Zähler fordert. Ein weiterer Praxis-Hinweis ist die klare Trennung der Verbrauchszähler von den Einspeisezählern, um spätere Streitigkeiten zu vermeiden. In manchen Fällen empfiehlt sich der Einsatz von digitalen Rundsteuerempfängern oder Smart-Meter-Gateways, die neben der Erfassung auch eine Kommunikation mit dem Energieversorger und den Mietern sicherstellen. Damit lassen sich auch Bonusmodelle oder individuelle Tarife umsetzen, was den Nutzen der PV-Anlage im Mehrparteienhaus erhöht.

Fazit

Ein durchdacht geplanter Zählerschrank im Mehrparteienhaus ist essentiell, um die Integration einer PV-Anlage optimal zu realisieren. Neben der korrekten Dimensionierung und der erweiterten Absicherung spielt vor allem die Transparenz bei der Energieverteilung eine zentrale Rolle für Eigentümer und Mieter. Nur so lässt sich eine saubere Abrechnung gewährleisten und der Eigenverbrauch effizient steuern.

Praktisch bedeutet das für Entscheider, frühzeitig Experten für Elektroplanung und Photovoltaik einzubinden und den Zählerschrank gezielt auf zukünftige Erweiterungen auszulegen. Die Investition in eine flexible, normgerechte Infrastruktur zahlt sich langfristig durch höhere Wirtschaftlichkeit und weniger Nachrüstungsaufwand aus.
