Einleitung
Eine Photovoltaikanlage auf dem eigenen Dach bedeutet Unabhängigkeit, Nachhaltigkeit und langfristige Einsparungen bei den Stromkosten. Doch während viele Planer und Betreiber großen Wert auf Effizienz, Ertrag und Montage legen, wird ein essenzieller Aspekt oft unterschätzt: der Blitzschutz für Photovoltaikanlagen.
Ein einziger Blitzeinschlag kann innerhalb von Millisekunden die komplette Anlage zerstören, Brandgefahr auslösen oder empfindliche elektronische Komponenten im gesamten Gebäude beschädigen. Und selbst ohne direkten Treffer kann eine Überspannung durch nahe Blitzeinschläge verheerende Folgen haben.
Wer also seine Investition langfristig sichern will, muss den Blitzschutz von Anfang an professionell planen. Dieser Artikel zeigt, warum Blitzschutz unverzichtbar ist, welche Normen gelten, wie äußere und innere Schutzsysteme funktionieren und welche Maßnahmen Planer, Installateure und Betreiber unbedingt beachten müssen.
1. Warum Blitzschutz für Photovoltaikanlagen so wichtig ist
1.1 Die unterschätzte Gefahr durch Blitze
Deutschland wird jedes Jahr von über 1,5 Millionen Blitzen getroffen – viele davon in der Nähe von Gebäuden. Besonders gefährdet sind:
- Häuser in freier Lage oder auf Anhöhen
- Gebäude mit metallischen Dachkonstruktionen
- Flachdächer mit großen PV-Flächen
Ein direkter Einschlag in eine Photovoltaikanlage ohne Blitzschutz kann:
- Brand auslösen,
- elektrische Leitungen zerstören,
- Wechselrichter und Batteriespeicher beschädigen,
- die gesamte Anlage unbrauchbar machen.
Selbst ein indirekter Einschlag in der Nähe kann durch induzierte Überspannungen Schäden verursachen – oft unbemerkt, bis sich Module oder Wechselrichter nach Wochen verabschieden.
1.2 Wirtschaftliche Folgen von Blitzschäden
Ein typischer Blitzschaden an einer PV-Anlage kann Kosten von mehreren Tausend Euro verursachen. Dazu kommen:
- Ausfallzeiten (kein Stromertrag)
- Reparaturkosten
- Versicherungsstreitigkeiten
Ein fachgerecht geplanter Blitz- und Überspannungsschutz ist daher nicht nur eine Sicherheitsmaßnahme, sondern eine Investition in die Langlebigkeit der Anlage.
2. Gesetzliche Grundlagen und Normen zum Blitzschutz bei Photovoltaikanlagen
Wer eine PV-Anlage plant oder errichtet, muss verschiedene technische Regelwerke und Normen beachten. Diese definieren die Anforderungen an Planung, Installation und Prüfung.
2.1 DIN EN 62305 (VDE 0185-305) – Die Blitzschutznorm
Diese Normenreihe regelt den äußeren und inneren Blitzschutz:
- Teil 1: Allgemeine Grundsätze
- Teil 2: Risikoanalyse
- Teil 3: Schutz von baulichen Anlagen
- Teil 4: Elektrische und elektronische Systeme im Gebäude
Sie ist die Grundlage für jede professionelle Blitzschutzplanung – auch bei Solaranlagen.
2.2 DIN VDE 0100-712 – Elektrische Sicherheit von PV-Systemen
Diese Norm legt fest:
- wie PV-Anlagen zu erden sind,
- wie Überspannungsschutzgeräte (SPD) installiert werden,
- und wie Leitungsführungen gestaltet werden müssen.
Kurz gesagt: Sie regelt den inneren Blitzschutz (Überspannungsschutz) und den Potentialausgleich.
2.3 DIN EN 62548 – Planung und Installation von PV-Anlagen
Diese Norm beschreibt, wie Photovoltaikanlagen sicher errichtet werden – inklusive Anforderungen an Schutzmaßnahmen gegen Blitzeinwirkungen.
2.4 DGUV Information 203-032
Diese Richtlinie behandelt die Sicherheitsanforderungen an PV-Anlagen auf Dächern, insbesondere in Bezug auf Brand- und Blitzgefahren.
Sie ist vor allem für Betriebe und öffentliche Gebäude relevant.
3. Arten des Blitzschutzes bei Photovoltaikanlagen
Blitzschutzsysteme bestehen aus zwei Hauptkomponenten:
- Äußerer Blitzschutz – schützt das Gebäude und die Anlage vor direkten Einschlägen.
- Innerer Blitzschutz (Überspannungsschutz) – verhindert Schäden durch indirekte Blitze und elektrische Überspannungen.
Beide Systeme sollten aufeinander abgestimmt sein, um optimal zu wirken.
4. Äußerer Blitzschutz – Schutz vor direktem Blitzeinschlag
Der äußere Blitzschutz leitet den Blitzstrom sicher in die Erde ab, ohne dass er das Gebäude oder die PV-Anlage beschädigt.

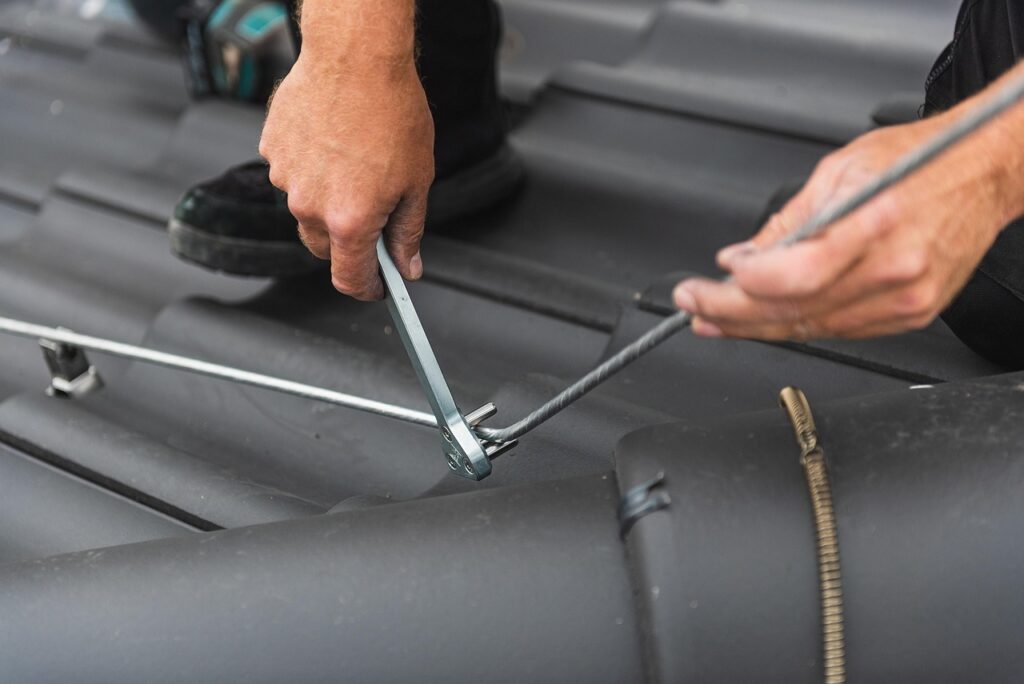

4.1 Bestandteile eines äußeren Blitzschutzsystems
Ein vollständiges System besteht aus:
- Fangeinrichtungen (z. B. Blitzableiter oder Fangstangen),
- Ableitungen (leiten den Strom zur Erde),
- Erdungssystem (verteilt den Strom sicher im Boden).
4.2 Blitzschutz bei Gebäuden mit vorhandener Anlage
Viele Gebäude, insbesondere Industrie- oder Landwirtschaftsbauten, verfügen bereits über Blitzschutzsysteme.
Hier gilt:
Die Photovoltaikanlage muss in das vorhandene Blitzschutzsystem integriert werden.
Das bedeutet:
- PV-Module dürfen nicht direkt in den Schutzbereich der Fangeinrichtungen ragen.
- Metallene Teile der Anlage (Gestell, Rahmen) müssen potentialausgeglichen sein.
- Abstand zwischen PV-Anlage und Fangeinrichtung nach DIN EN 62305 berechnen.
4.3 Gebäude ohne Blitzschutzsystem
Wenn kein Blitzschutz vorhanden ist, muss geprüft werden, ob die Nachrüstung sinnvoll ist.
Empfehlung laut VDE:
Bei Gebäuden mit Dachflächen über 100 m² oder mit erhöhtem Risiko (z. B. exponierte Lage) sollte ein Blitzschutzsystem geplant und installiert werden.
4.4 Trennungsabstand nach VDE 0185-305
Zwischen der PV-Anlage und den Fangeinrichtungen muss ein Mindestabstand eingehalten werden, um gefährliche Überschläge zu verhindern.
Dieser Abstand hängt ab von:
- der Blitzschutzklasse (I–IV),
- der Bauart des Gebäudes,
- und den verwendeten Materialien.
Faustregel:
Mindestens 0,5 bis 1 Meter zwischen Fangeinrichtung und PV-Modulen.
5. Innerer Blitzschutz – Schutz vor Überspannungen
Selbst wenn der Blitz nicht direkt einschlägt, entstehen in der Umgebung starke elektromagnetische Felder. Diese können in die Leitungen der PV-Anlage einkoppeln und elektronische Komponenten zerstören.
Daher ist ein innerer Blitzschutz (Überspannungsschutz) zwingend erforderlich.
5.1 Überspannungsschutzgeräte (SPD)
Überspannungsschutzgeräte leiten gefährliche Spannungsspitzen ab und schützen Wechselrichter, Module und Hausinstallation.
Drei Schutzstufen nach VDE 0100-534:
| Typ | Einsatzort | Funktion |
|---|---|---|
| SPD Typ 1 | Hauptverteilung (Blitzstromableiter) | Schutz bei direktem Einschlag |
| SPD Typ 2 | Unterverteilung / Wechselrichter | Schutz bei indirekten Einschlägen |
| SPD Typ 3 | Steckdosen / Endgeräte | Feinschutz für Elektronik |
Bei PV-Anlagen werden SPD Typ 1 und Typ 2 meist kombiniert.
5.2 Schutz auf der DC- und AC-Seite
Eine Photovoltaikanlage hat zwei elektrische Seiten:
- DC-Seite: von den Modulen zum Wechselrichter
- AC-Seite: vom Wechselrichter ins Netz
Beide Seiten müssen mit passenden SPD-Geräten ausgestattet werden.
Beispiel:
- DC-Seite: SPD Typ 2 zwischen Modulstring und Wechselrichter
- AC-Seite: SPD Typ 2 oder Typ 1+2 in der Unterverteilung
5.3 Potentialausgleich
Alle metallischen Komponenten (Modulrahmen, Gestelle, Leitungen) müssen elektrisch verbunden werden.
Dieser Potentialausgleich sorgt dafür, dass keine gefährlichen Spannungsunterschiede entstehen.
Leitungsquerschnitt: mindestens 6 mm² Cu (nach VDE 0100-712).
6. Erdung der Photovoltaikanlage
Die Erdung ist das Fundament des Blitzschutzes.
Sie sorgt dafür, dass elektrische Ströme sicher in den Boden abgeleitet werden.
6.1 Arten der Erdung
- Fundamenterder (meist in Neubauten vorhanden)
- Ringerder (um das Gebäude herum verlegt)
- Tiefenerder (vertikal in den Boden eingeschlagen)
Bei Nachrüstungen wird häufig ein Ringerder verwendet.
6.2 Verbindung der PV-Anlage mit der Erdung
PV-Montagesysteme müssen leitend mit dem Erdungssystem verbunden werden.
Verbindungen müssen:
- korrosionsfest,
- dauerhaft elektrisch leitfähig,
- und blitzstromtragfähig sein.
Achtung:
Einfaches Anklipsen an Metallteile reicht nicht – es müssen geprüfte Verbindungselemente verwendet werden.
7. Planung eines vollständigen Blitzschutzkonzepts für PV-Anlagen
Eine sichere Anlage erfordert ein durchdachtes Konzept, das beide Schutzarten integriert.
7.1 Schritte zur Planung
- Risikoanalyse gemäß DIN EN 62305-2 durchführen
- Gebäudebeschaffenheit und vorhandenen Blitzschutz prüfen
- Trennungsabstände und Modulplatzierung planen
- Erdungs- und Potentialausgleichssystem entwerfen
- Überspannungsschutzgeräte dimensionieren und positionieren
- Dokumentation und Prüfung nach Fertigstellung
7.2 Beispiel für ein Blitzschutzkonzept (30 kWp-Anlage auf Gewerbedach)
| Komponente | Maßnahme |
|---|---|
| Äußerer Blitzschutz | Fangstangen entlang der Dachkante, Ableitung in Ringerder |
| Trennungsabstand | 0,8 m zwischen Modulen und Fangstangen |
| Innerer Blitzschutz | SPD Typ 1+2 auf AC-Seite, SPD Typ 2 auf DC-Seite |
| Erdung | Ringerder aus V4A-Edelstahl, verbunden mit Montagesystem |
| Dokumentation | Messprotokoll, Blitzschutzplan, Erdungsnachweis |
Ergebnis:
Maximale Sicherheit, Erfüllung aller VDE-Anforderungen, reduzierte Versicherungsprämie.
8. Wartung und Prüfung des Blitzschutzes
Ein Blitzschutzsystem ist nur so gut wie seine regelmäßige Kontrolle.
8.1 Prüfintervalle
Nach DIN EN 62305-3:
- Visuelle Prüfung: jährlich
- Detaillierte elektrische Prüfung: alle 4 Jahre (Wohngebäude)
- Bei gewerblichen Anlagen: alle 2 Jahre
8.2 Was wird geprüft?
- Verbindung zwischen PV-Anlage und Erdungssystem
- Zustand der Fangeinrichtungen und Ableiter
- Funktion der Überspannungsschutzgeräte
- Korrosionsstellen und Übergangswiderstände
8.3 Wartungspflicht für Betreiber
Der Betreiber ist gesetzlich verpflichtet, den ordnungsgemäßen Zustand der Anlage sicherzustellen.
Dazu gehört auch die Wartung des Blitzschutzes.
9. Versicherung und Haftung
Viele Photovoltaikversicherungen setzen einen Blitz- und Überspannungsschutz voraus.
Fehlt dieser oder wurde er nicht korrekt installiert, kann der Versicherungsschutz entfallen.
Wichtig:
Nach Installation sollte der Fachbetrieb eine Dokumentation mit Messprotokoll übergeben.
Diese ist im Schadensfall der Nachweis für korrekte Ausführung.
10. Praxis-Tipps für Planer und Betreiber
- Frühzeitig den Blitzschutz planen – nicht erst nach der Dachbelegung.
- Abstände einhalten – keine Kompromisse bei Trennungsabständen.
- Überspannungsschutz auf beiden Seiten installieren (DC & AC).
- Verbindungen korrosionsfest ausführen – Edelstahl oder Kupfer verwenden.
- Dokumentation erstellen – Plan, Messprotokolle, Fotos.
- Wartung in den Servicevertrag integrieren.
11. Zukunftstrends: Intelligente Überspannungssysteme
Moderne Wechselrichter und Monitoring-Systeme integrieren zunehmend digitale Schutzmechanismen:
- Selbstüberwachung der Überspannungsschutzgeräte
- Alarmmeldungen bei Ausfall
- Vernetzung mit Smart-Home-Systemen
So lässt sich der Zustand des inneren Blitzschutzes jederzeit überwachen – ein Schritt in Richtung Predictive Maintenance (vorausschauende Wartung).
12. Fazit – Blitzschutz Photovoltaikanlage: Sicherheit beginnt bei der Planung
Der Blitzschutz für Photovoltaikanlagen ist kein optionales Extra, sondern ein zentraler Bestandteil jeder professionellen Solarplanung.
Er schützt nicht nur vor teuren Schäden, sondern auch vor lebensgefährlichen Situationen.
Ein vollständiges Blitzschutzkonzept kombiniert äußeren Blitzschutz, Überspannungsschutz und Erdungssysteme zu einer sicheren Einheit.
Planer und Betreiber sollten Normen wie VDE 0185-305, DIN VDE 0100-712 und DIN EN 62548 kennen und konsequent umsetzen.
Mit sorgfältiger Planung, fachgerechter Installation und regelmäßiger Wartung bleibt deine Solaranlage nicht nur effizient – sondern auch sicher vor den Kräften der Natur.
