Kurzantwort: PV-Befestigungsmaterial umfasst alle Schrauben, Klemmen, Schienen und Verbindungsteile, die Solarmodule sicher an Dach, Fassade oder Unterkonstruktion halten. Welche Teile nötig sind, hängt von Montageart, Dachaufbau, Modultyp und Korrosionsschutz ab. Für eine sichere Auswahl zählen vor allem passende Modulklemmen, Edelstahl, tragfähige Montageschienen und ein System, das zur Dachmontage oder Fassadenmontage passt.
PV-Befestigungsmaterial ist die Gesamtheit aller Schrauben, Klemmen, Profile und Verbindungselemente, mit denen Solarmodule sicher und dauerhaft an Dach, Fassade oder Unterkonstruktion befestigt werden. In der Rubrik Montagezubehör finden Sie weitere Bauteile für die Solarmontage.
Welche Aufgaben erfüllt PV-Befestigungsmaterial?
PV-Befestigungsmaterial verbindet Solarmodule mit der Unterkonstruktion, überträgt Lasten in das Bauwerk und schützt die Montage gegen Lockern, Verdrehen und Korrosion. Gute Befestiger halten Wind- und Schneelasten aus, ohne die Module, die Dachhaut oder die Fassade zu beschädigen.
Zu den typischen Bauteilen gehören Montageschienen, Modulklemmen, Mittelklemmen und Endklemmen. Montageschienen bilden das Tragsystem. Modulklemmen fixieren die Solarmodule auf den Schienen. Mittelklemmen sitzen zwischen zwei Modulen. Endklemmen sichern die äußeren Modulkanten. Ergänzend kommen Schrauben, Stockschrauben, Dachhaken, Nutensteine, Verbinder und Abstandshalter vor.
Bei einer Dachmontage auf einem Ziegeldach sorgen Dachhaken dafür, dass die Montageschienen in der tragenden Konstruktion verankert werden, ohne die Dacheindeckung unnötig zu belasten. Auf Trapezblech kommen häufig spezielle Befestiger mit Dichtprofilen oder Bohrschrauben zum Einsatz. Bei der Fassadenmontage stehen andere Lasten und andere Befestigungspunkte im Vordergrund, weil die Anlage stärker auf Zug, Scherung und Windsog reagiert.
Mehr zum Aufbau einer Anlage erklärt der Beitrag über die PV-Unterkonstruktion. Für das eigentliche Anbringen der Solarmodule hilft zusätzlich der Artikel PV Module montieren.

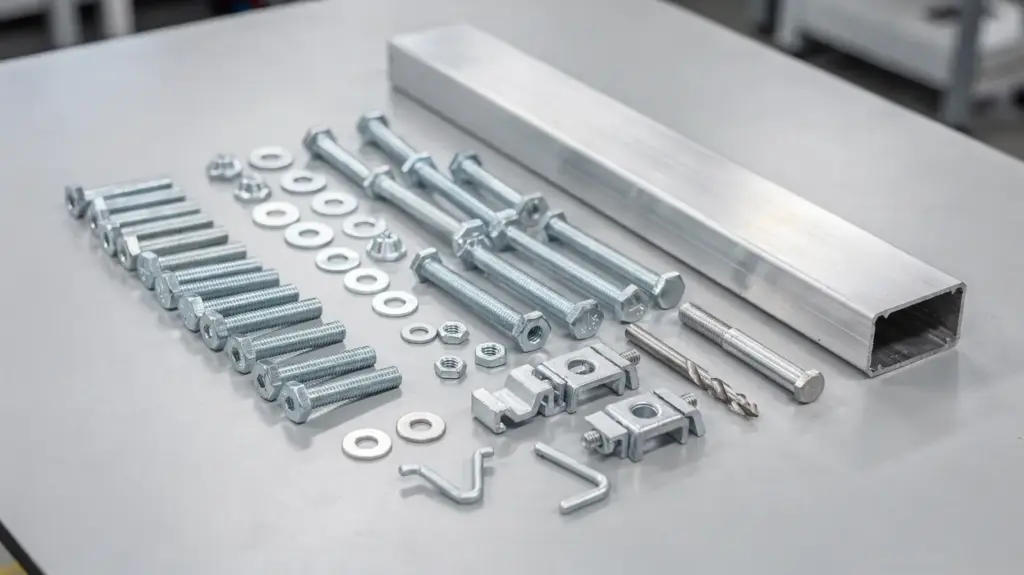

Welche Schrauben und Befestiger brauche ich für welche Montageart?
Die passende Auswahl hängt direkt von der Montageart ab. Für Ziegeldach, Trapezblech, Fassade und Bodenrahmen gelten unterschiedliche Anforderungen. Entscheidend sind Material, Tragfähigkeit, Gewindeart, Kopfgeometrie und die Verbindung zur Unterkonstruktion.
Bei einer Dachmontage auf einem Ziegeldach werden oft Dachhaken, Holzschrauben oder Stockschrauben eingesetzt. Dachhaken greifen in die tragende Dachkonstruktion. Stockschrauben eignen sich häufig für Holzsparren oder Stahluntergründe mit Adapterlösung. Die Schrauben müssen so lang sein, dass sie sicher im tragenden Bauteil greifen. Eine zu kurze Verschraubung reduziert die Haltekraft deutlich.
Bei Trapezblech sind selbstbohrende Schrauben, Dichtschrauben oder spezielle Trapezblechbefestiger üblich. Die Verbindung muss das dünne Blech sicher halten und gleichzeitig die Abdichtung unterstützen. Bei jeder Verschraubung auf Metall zählen Bohrleistung, Dichtscheibe und die geeignete Anpresskraft. Zu hoher Anpressdruck verformt das Blech und beschädigt die Schutzschicht.
Bei der Fassadenmontage kommen je nach Untergrund Schwerlastanker, Rahmendübel, Holzschrauben oder abgestimmte Systemhalter zum Einsatz. Die Fassadenmontage verlangt eine saubere Lastabtragung in den tragenden Untergrund. Bei gedämmten Fassaden braucht die Konstruktion oft Abstandsmontage und thermisch durchdachte Befestigungspunkte.
Die folgende Übersicht zeigt die typische Zuordnung:
| Montageart | Typische Befestiger | Wichtiger Punkt |
|---|---|---|
| Ziegeldach | Dachhaken, Holzschrauben, Stockschrauben | Last in Sparren oder Tragkonstruktion einleiten |
| Trapezblech | Bohrschrauben, Dichtschrauben, Blechbefestiger | Dichtheit und Blechdicke beachten |
| Fassade | Schwerlastanker, Rahmendübel, Systemhalter | Untergrund und Windsog prüfen |
| Unterkonstruktion am Boden | Schrauben, Verbinder, Klemmen | Korrosionsschutz und Tragfähigkeit sichern |
Für Dachtypen und Halterungen bietet der Beitrag PV-Halterung fürs Dach eine gute Orientierung. Für spezielle Entwicklungen bei der schnellen Montage ergänzt der Artikel PV Montage Trends den Überblick.
Welche Materialien und Korrosionsschutz sind bei PV-Befestigern wichtig?
Für PV-Befestigungsmaterial sind Edelstahl, Aluminium und verzinkter Stahl die gängigen Werkstoffe. Entscheidend ist nicht nur das Material selbst, sondern auch der Korrosionsschutz an Kontaktstellen, Schraubenköpfen und Schnittkanten. Mischverbindungen brauchen besondere Aufmerksamkeit.
Edelstahl ist bei vielen Außenanwendungen Standard, weil der Werkstoff eine hohe Korrosionsbeständigkeit bietet. In der Solarmontage kommen häufig Edelstähle mit den Werkstoffbezeichnungen A2 und A4 vor. A2 genügt für viele Standardanwendungen. A4 bietet zusätzlichen Schutz in anspruchsvolleren Umgebungen, etwa bei höherer Feuchte oder in Nähe salzhaltiger Luft.
Aluminium wird oft für Montageschienen genutzt, weil der Werkstoff leicht und stabil ist. Bei Kontakt zwischen Aluminium und anderen Metallen muss die Konstruktion gegen Kontaktkorrosion abgesichert sein. Trennlagen, geeignete Beschichtungen und passende Verbindungselemente reduzieren das Risiko.
Verzinkter Stahl spielt vor allem dort eine Rolle, wo hohe mechanische Festigkeit und wirtschaftliche Lösungen gefragt sind. Die Zinkschicht schützt den Stahl gegen Korrosion, solange die Schicht intakt bleibt. Beschädigte Schichten an Bohrlöchern oder Schnittkanten müssen sauber behandelt werden, sonst setzt früh Rost an.
Korrosionsschutz ist besonders wichtig, weil PV-Anlagen für lange Standzeiten ausgelegt sind. Schrauben, Befestiger und Klemmen sitzen im Freien und arbeiten über Jahre unter wechselnder Feuchte, Temperatur und UV-Belastung. Deshalb darf die Auswahl nicht nur nach Preis erfolgen. Ein Materialmix ohne abgestimmten Korrosionsschutz verkürzt die Lebensdauer der gesamten Unterkonstruktion.
Wie wählt man das passende Befestigungsmaterial für Dach, Fassade oder Unterkonstruktion?
Das passende PV-Befestigungsmaterial ergibt sich aus Untergrund, Modulgröße, Statik und Montageort. Wer Dach, Fassade und Unterkonstruktion getrennt prüft, reduziert Fehlkäufe. Wichtig sind belastbare Systemkomponenten statt einzelner zufälliger Schrauben und Klemmen.
Der erste Schritt ist die Prüfung des Untergrunds. Ein Ziegeldach verlangt andere Befestiger als ein Trapezblech. Eine Holzunterkonstruktion braucht andere Schrauben als eine Metallunterkonstruktion. Bei der Fassadenmontage kommt zusätzlich die Frage hinzu, ob die Fassade tragend, gedämmt oder vorgehängt ist. Ohne diese Klärung ist keine sichere Auswahl möglich.
Der zweite Schritt betrifft das Modulformat. Solarmodule unterscheiden sich in Länge, Breite und Rahmenhöhe. Modulklemmen müssen zur Rahmenhöhe passen. Mittelklemmen und Endklemmen müssen die Modulrahmen sicher halten, ohne den Rahmen zu verspannen. Ein Klemmsystem mit falscher Höhe führt zu Druckstellen oder zu geringer Haltekraft.
Der dritte Schritt betrifft die Unterkonstruktion. Montageschienen müssen zur statischen Auslegung passen und mit den Befestigern kompatibel sein. Nutensteine, Schienenverbinder und Endkappen gehören zum System. Eine Unterkonstruktion aus dem gleichen System reduziert Montagefehler, weil die Teile aufeinander abgestimmt sind.
Bei einer DIY-Montage sollten nur Systeme gewählt werden, bei denen die Montageanleitung vollständige Angaben zu Drehmoment, Schraubenlänge, Lochbild und Anzugsmoment enthält. Wer ohne Systemfreigabe improvisiert, riskiert Beschädigungen an Modulen oder Dachmaterial. Außerdem gilt: Die Montage auf dem Dach ist kein Ort für Reststücke ohne klare Spezifikation.
Wer die Auswahl von Halterung und System vertiefen will, findet im Beitrag zur PV-Halterung fürs Dach konkrete Zuordnungen nach Dachtyp. Für eine praxisnahe Einordnung der Reihenfolge und Arbeitsschritte hilft außerdem PV Module montieren.
Welche Fehler bei der Auswahl von PV-Befestigungsmaterial sollte man vermeiden?
Die häufigsten Fehler sind falsche Materialwahl, unpassende Schraubenlängen, gemischte Systeme ohne Freigabe und fehlender Korrosionsschutz. Wer nur nach Größe oder Preis auswählt, baut oft eine Konstruktion mit unnötigem Risiko ein.
Ein typischer Fehler ist die Verwendung von Schrauben, die nicht zum Untergrund passen. Holzschrauben gehören in Holz, nicht in dünnes Blech. Bohrschrauben gehören in dafür ausgelegte Metalluntergründe, nicht in jede beliebige Sparrenverbindung. Ein zweiter Fehler ist eine zu kurze Einbindetiefe. Die Schraube muss im tragenden Bauteil ausreichend greifen.
Ein weiterer Fehler ist die Mischung inkompatibler Metalle ohne Trennung. Edelstahl, Aluminium und verzinkter Stahl brauchen ein abgestimmtes System. Sonst steigt das Risiko von Kontaktkorrosion. Auch billige Befestiger ohne nachvollziehbare Materialangabe sind problematisch, weil die tatsächliche Dauerfestigkeit unklar bleibt.
Bei der DIY-Montage tritt oft noch ein vierter Fehler auf: Mittelklemmen und Endklemmen werden vertauscht oder mit falscher Höhe montiert. Das belastet den Modulrahmen ungleichmäßig. Auch zu stark angezogene Schrauben sind kritisch, weil Anpressdruck und Rahmenbelastung steigen. Bei Dachmontage und Fassadenmontage gilt deshalb: Systemvorgaben genau einhalten.
Wer aktuelle Systemansätze und Montagehilfen vergleichen will, findet ergänzend den Beitrag PV Montage Trends. Für die Einordnung kompletter Mini-PV-Lösungen kann außerdem Worauf Sie im beste Balkonkraftwerke Test wirklich achten sollten hilfreich sein, wenn Befestigung und Lieferumfang zusammen bewertet werden.
Für eine sichere Auswahl gilt am Ende ein einfaches Prinzip: PV-Befestigungsmaterial muss zum Untergrund, zum Solarmodul und zur Unterkonstruktion passen. Schrauben, Befestiger, Modulklemmen, Mittelklemmen, Endklemmen und Montageschienen bilden nur dann ein belastbares System, wenn Material, Maße und Korrosionsschutz zusammen stimmig sind. Genau dort liegt der Unterschied zwischen einer Montage, die nur hält, und einer Montage, die dauerhaft funktioniert.
