PV-Unterkonstruktion: Aufgaben, Aufbau und DIY-Tauglichkeit

Kurzantwort: Eine PV-Unterkonstruktion ist das Montagesystem für Solarmodule. Sie trägt die Module, richtet sie aus und überträgt Wind- und Schneelasten in Dach, Balkon oder Fundament. Die richtige Unterkonstruktion hängt von Montageort, Statik, Material und gewünschter DIY-Montage ab.

Die PV-Unterkonstruktion ist das Montagesystem, das Solarmodule sicher und dauerhaft auf Dach, Balkon oder Freifläche befestigt und ausrichtet. Wer ein System plant, braucht zuerst einen Überblick über die Bauteile in der Montagesystem-Rubrik und über die Gesamtanlage in den Teilen einer DIY-Solaranlage.

Welche Aufgaben erfüllt eine PV-Unterkonstruktion?

Eine PV-Unterkonstruktion hält Solarmodule mechanisch fest, stellt den richtigen Abstand zum Untergrund her und leitet Lasten ab. Die Unterkonstruktion schützt außerdem Dachhaut, Modulrahmen und Befestigungspunkte vor unnötiger Belastung.

Zur PV-Unterkonstruktion gehören je nach Montageort Schienen, Klemmen, Dachhaken, Aufständerung und Verbindungselemente. Bei der Dachmontage sorgt die Unterkonstruktion dafür, dass Module nicht direkt auf Dachziegeln oder Blech aufliegen. Dadurch bleibt Hinterlüftung möglich, was die Modultemperatur und damit die Leistung stabil hält. Bei der Flachdachmontage übernimmt die Unterkonstruktion oft zusätzlich die Aufständerung, damit Ausrichtung und Neigung passen. Bei der Balkonmontage braucht die Konstruktion vor allem eine sichere Modulbefestigung gegen Verrutschen und Kippen.

Für die Planung zählt die Statik. Die Unterkonstruktion muss Eigengewicht, Windlast und Schneelast aufnehmen. In Deutschland gelten dafür keine Pauschallösung und keine Einheitsgröße. Die Auslegung hängt vom Standort, der Gebäudehöhe, der Dachform und dem Befestigungsuntergrund ab. Genau deshalb ist die Unterkonstruktion kein Zubehörteil am Rand, sondern ein zentrales Sicherheitselement jeder Photovoltaik-Anlage.

Welche Unterkonstruktion ist für DIY geeignet?

Für DIY-Montage eignen sich vor allem Systeme mit klaren Bauteilen, wenigen Schnittstellen und verständlicher Montageanleitung. Besonders einfach sind Lösungen mit vormontierten Schienen, standardisierten Klemmen und festen Befestigungspunkten für Dachhaken oder Ballast.

DIY-tauglich ist eine Unterkonstruktion dann, wenn die Montage ohne Spezialwerkzeug möglich bleibt und die Statik bereits durch das Systemkonzept vorgegeben ist. Für Einsteiger sind Dachsysteme mit Schienen und Mittel- sowie Endklemmen oft übersichtlicher als Sonderkonstruktionen. Für Balkonkraftwerke sind vorgeplante Halterungen häufig einfacher als freie Eigenkonstruktionen. Eine gute Planung beginnt bei den erforderlichen Komponenten; ein Überblick über typische Bauteile steht im Artikel zu Solaranlage-Komponenten.

DIY-Montage hat klare Grenzen. Wer in die Dachhaut eingreift, eine Flachdachmontage mit Ballast plant oder die Windlast eines exponierten Standorts beurteilen muss, braucht ein System mit belastbarer Auslegung. Ohne passende Unterkonstruktion entstehen Risiken durch lockere Klemmen, zu geringe Ballastierung, falsche Schienenlängen oder unzulässige Befestigungspunkte. Bei Unsicherheit ist eine statische Prüfung oder Fachmontage die sichere Lösung.

Welche Unterkonstruktion passt zu Dach, Flachdach oder Balkon?

Die passende Unterkonstruktion richtet sich nach Montageort und Belastung. Für die Dachmontage sind Dachhaken mit Schienen üblich, für die Flachdachmontage Aufständerungen mit Ballast oder Verschraubung, und für die Balkonmontage kompakte Halterungen mit sicherer Modulbefestigung.

Bei der Dachmontage kommt es auf den Dachaufbau an. Ziegeldächer nutzen häufig Dachhaken, die unter die Ziegel greifen und die Schienen tragen. Auf Trapezblech oder Blechdächern arbeiten Systeme oft mit Direktbefestigung in der Tragkonstruktion. Die Unterkonstruktion muss die Dachhaut schonen und gleichzeitig zuverlässig fixieren. Bei der Flachdachmontage zählt vor allem die Aufständerung. Die Module werden meist in einem Winkel aufgestellt, damit Ausrichtung und Neigung zur gewünschten Sonnenbahn passen. Gleichzeitig muss die Konstruktion gegen Windangriff gesichert sein. Der Beitrag zum Balkonkraftwerk auf dem Flachdach zeigt die typischen Anforderungen an Befestigung und Ausrichtung.

Bei der Balkonmontage geht es vor allem um geringe Baulast, einfache Montage und sichere Fixierung. Balkonhalterungen müssen zu Geländer, Brüstung oder Wand passen. Der Untergrund entscheidet, ob Klemmen, Haken oder verschraubte Halter sinnvoll sind. Auch hier gilt: Die Unterkonstruktion darf sich nicht durch Vibration, Wind oder tägliche Nutzung lösen. Eine saubere Modulbefestigung ist Pflicht, auch wenn die Anlage klein ist.

Wer ein System auswählt, sollte den Montageort immer zuerst mit Statik und Windlast abgleichen. Ein Modul auf einem windoffenen Flachdach braucht andere Reserven als ein Modul an einem geschützten Balkon. Ausrichtung und Neigung folgen danach, nicht umgekehrt.

Welche Materialien und Komponenten gehören zur PV-Unterkonstruktion?

Zur PV-Unterkonstruktion gehören meist Aluminium, Edelstahl, Schienen, Klemmen und Befestiger. Diese Bauteile verbinden Stabilität mit geringem Gewicht und gutem Korrosionsschutz.

Aluminium ist bei Schienen und Profilen verbreitet, weil es leicht und korrosionsbeständig ist. Edelstahl kommt häufig bei Schrauben, Dachhaken und Verbindungsteilen zum Einsatz, weil die Bauteile dauerhaft mechanisch belastet werden. Der Korrosionsschutz ist wichtig, weil Feuchtigkeit, Temperaturwechsel und Kontakt zwischen unterschiedlichen Metallen auf Dauer Schäden verursachen können. Bei schlechten Materialkombinationen drohen Rost, Kontaktkorrosion und lockere Verbindungen.

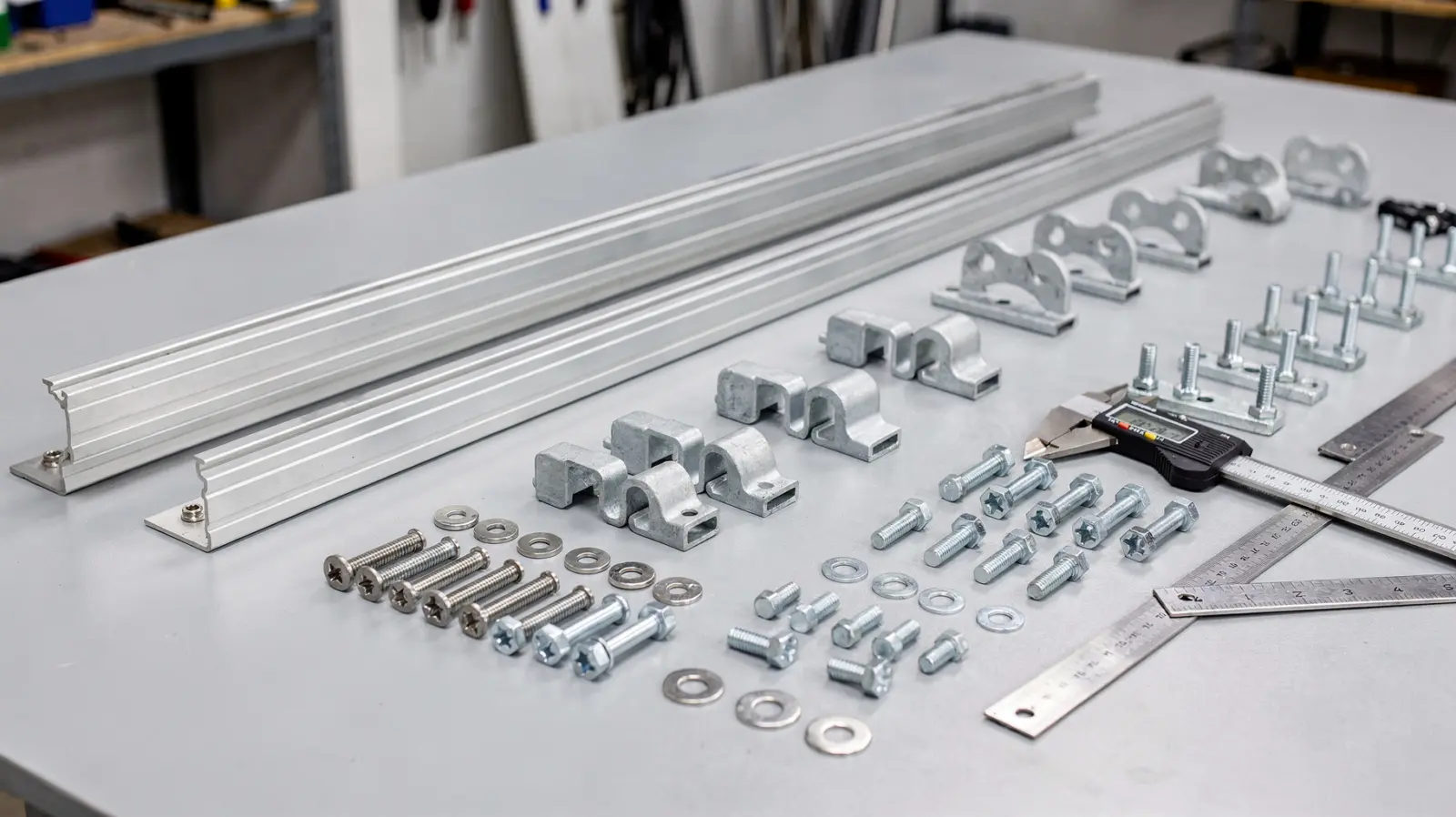

Zu den typischen Komponenten gehören:

• Schienen: Tragen die Module und verteilen die Last.
• Klemmen: Fixieren die Modulrahmen an den Schienen.
• Dachhaken: Verbinden Dachkonstruktion und Montageschiene bei der Dachmontage.
• Aufständerung: Stellt Module bei der Flachdachmontage oder am Balkon in den gewünschten Winkel.
• Befestigungsmaterial: Schrauben, Muttern, Verbinder und Endkappen.

Die Komponenten müssen zusammenpassen. Modulrahmen, Schienenbreite und Klemmenhöhe müssen aufeinander abgestimmt sein. Ein falsches Klemmenmaß kann Module beschädigen oder die Freigabe des Herstellers verletzen. Auch die Windlast beeinflusst die Wahl der Bauteile, weil hohe Kräfte robuste Verbindungen verlangen. Wer eine detaillierte Übersicht über den Gesamtaufbau sucht, findet sie im Artikel zur Photovoltaikanlage.

Wie wird eine PV-Unterkonstruktion sicher montiert und ausgerichtet?

Eine PV-Unterkonstruktion wird sicher montiert, wenn Statik, Befestigungspunkte, Ausrichtung und Neigung vor dem Verschrauben festgelegt sind. Danach folgen die mechanische Befestigung, die Kontrolle der Klemmkräfte und eine Prüfung aller Verbindungen.

Der Ablauf beginnt mit der Planung. Zuerst steht die Prüfung des Untergrunds: Dachstuhl, Dachhaut, Balkon oder Fundament müssen die Last tragen. Danach werden die Befestigungspunkte festgelegt. Bei der Dachmontage setzen Monteure Dachhaken an den Sparren oder einer tragenden Struktur an und schrauben die Schienen darauf. Bei der Flachdachmontage kommen Aufständerungen, Ballast oder Durchdringungsbefestigungen zum Einsatz. Bei der Balkonmontage werden Halterungen an Geländer, Wand oder Brüstung befestigt. Jede Montageart verlangt eine andere Lastabtragung.

Die Ausrichtung bestimmt den Ertrag, die Neigung beeinflusst die Einfallswinkel der Sonne. In Mitteleuropa arbeiten viele Anlagen mit Südausrichtung; Abweichungen nach Südost oder Südwest bleiben möglich, wenn der Standort das vorgibt. Eine zu steile oder zu flache Neigung mindert nicht nur den Ertrag, sondern kann bei Flachdächern auch die Windlast erhöhen. Deshalb gehören Ausrichtung und Neigung immer zusammen betrachtet.

Nach der Montage folgt die Kontrolle. Jede Klemme muss korrekt sitzen, alle Schrauben müssen fest sein, und die Modulrahmen dürfen sich nicht verspannen. Kabel dürfen nicht auf scharfen Kanten liegen. Bei DIY-Montage gilt: Keine Bohrung, kein Haken und keine Aufständerung ohne klare Tragfähigkeit und Herstellerfreigabe. Wer eine Balkon- oder Flachdachlösung plant, sollte die Befestigung noch einmal gegen Windangriff und Bewegungen prüfen. Nur eine sauber ausgelegte Unterkonstruktion hält Solarmodule dauerhaft stabil.
