Solaranlage selber planen: Gartenhaus – 12V, 24V oder 48V – was passt für Ihre Inselanlage Gartenhaus?
Eine Inselanlage Gartenhaus ist eine ideale Möglichkeit, ein abgelegenes Gartenhaus unabhängig vom Stromnetz mit eigener Solarenergie zu versorgen. Doch welche Spannung eignet sich am besten: 12V, 24V oder 48V? Wer eine Solaranlage selber planen möchte, braucht das passende System, das den individuellen Energiebedarf zuverlässig, sicher und effizient deckt. Dieser Artikel richtet sich an alle, die ihr Gartenhaus autark mit Strom versorgen wollen – vom Hobbygärtner bis zum DIY-Enthusiasten – und gibt praxisnahe Tipps zur Auswahl der richtigen Spannung, Komponenten und zum Aufbau einer Inselanlage.
Das Wichtigste in 60 Sekunden
- Eine Inselanlage Gartenhaus ist ein unabhängiges Solarsystem ohne Netzanschluss, passend für kleine bis mittlere Strombedarfe.
- 12V Systeme eignen sich vor allem für sehr geringe Leistung und einfache Verbraucher, sind aber begrenzt in Reichweite und Effizienz.
- 24V Systeme bieten mehr Leistung und bessere Effizienz, häufig Mittelweg für Gartenhäuser mit mehreren Verbrauchern.
- 48V Anlagen sind sinnvoll bei höherem Strombedarf oder längeren Kabelwegen, da sie Verluste minimieren.
- Die Auswahl hängt vom Energiebedarf, den verwendeten Verbrauchern, der Kabellänge und dem Budget ab.
- Der Solargenerator sollte aus Solarpanelen, Laderegler, Batterie, Wechselrichter und Verkabelung bestehen.
- Typische Fehler sind falsche Dimensionierung, unzureichende Verkabelung oder falsche Spannungswahl.
- Eine strukturierte Planung mit Lastenprofil, Komponentenberechnung und Checklisten ist entscheidend für eine funktionierende Inselanlage Gartenhaus.
Was versteht man unter einer Inselanlage Gartenhaus?
Eine Inselanlage Gartenhaus ist ein autarkes, netzunabhängiges Solarsystem, das speziell für ein Gartenhaus konzipiert ist. Im Gegensatz zu netzgekoppelten Systemen erzeugt und speichert eine Inselanlage den Strom vollständig vor Ort, ohne eine Verbindung zum öffentlichen Stromnetz zu besitzen. Diese Anlagentypen sind besonders geeignet, wenn kein Stromanschluss für das Gartenhaus verfügbar ist oder eine kostengünstige, nachhaltige Alternative gesucht wird. Das System besteht in der Regel aus Solarzellen, einer Batterie zur Zwischenspeicherung, einem Laderegler, Wechselrichtern und der passenden Verkabelung.
Eine der zentralen Fragen bei der Planung einer Inselanlage Gartenhaus ist die Wahl der Betriebsspannung, üblicherweise 12V, 24V oder 48V. Diese entscheidet maßgeblich über die Effizienz, Sicherheit und Einsatzmöglichkeiten der Solaranlage. Während 12V-Systeme häufig für einfache Anwendungen eingesetzt werden, erleichtern 24V- und 48V-Systeme höhere Leistungen und längere Kabelwege, wodurch sie für komplexere Anlagen besser geeignet sind.
Warum ist die richtige Spannung für die Inselanlage Gartenhaus so wichtig?
Die Betriebsspannung der Inselanlage Gartenhaus bestimmt, welche Komponenten zum Einsatz kommen können und wie effizient das System arbeitet. Niedrige Spannungen wie 12V sind für kleine Strombedarfe und kurze Distanzen optimal, eignen sich aber schlecht für höhere Leistungen oder lange Kabelstrecken, da der Strom dann höher fließt und Kabelverluste zunehmen. Das bedeutet, dass dickere und teurere Kabel notwendig sind, um Leistungsverluste zu minimieren. Außerdem sind 12V-Systeme auf Verbraucher mit 12V ausgelegt, was die Kompatibilität einschränken kann.
24V-Systeme stellen einen Kompromiss zwischen Installationsaufwand und Leistungsfähigkeit dar. Sie gestatten längere Leitungswege und niedrigere Verluste, weil bei gleicher Leistung weniger Strom fließt. Auch sind 24V-Komponenten wie Laderegler, Wechselrichter und Batterien gut verfügbar. Für größere Gartenhäuser mit mehreren elektrischen Verbrauchern oder langlebigen Geräten ist dies oft die beste Wahl.
48V-Systeme punkten besonders bei hohem Strombedarf und langen Kabelwegen. Durch die höhere Spannung sinkt der Stromfluss deutlich, was Kabelverluste weiter reduziert und dünnere Kabel erlaubt. Die Investition ist häufig höher, dafür wird die Effizienz verbessert. Solche Systeme werden häufig im professionellen oder semiprofessionellen Bereich eingesetzt, wenn große Verbraucher oder längere Entfernungen zu überbrücken sind.
Schritt-für-Schritt-Anleitung: Inselanlage Gartenhaus selber planen
- Bedarfsermittlung: Erfassen Sie alle elektrische Verbraucher im Gartenhaus, inklusive deren Leistung in Watt und Betriebsdauer pro Tag. Erstellen Sie eine tägliche Energiebedarfsliste in Wattstunden (Wh).
- Spannung wählen: Entscheiden Sie anhand des Energiebedarfs, der Kabellänge und der Komponentenauswahl zwischen 12V, 24V und 48V. Kleine Anlagen mit bis zu 100-200 Wh pro Tag reichen meist mit 12V.
- Solarmodule dimensionieren: Berechnen Sie die erforderliche Solarpanel-Leistung, indem Sie den Tagesverbrauch mit etwa dem Faktor 1,5 bis 2 multiplizieren, um Ladeverluste und Schlechtwetterphasen auszugleichen.
- Batteriekapazität festlegen: Wählen Sie eine Speicherbatterie mit ausreichender Kapazität (Ah), um Strom auch bei Schlechtwetter oder nachts bereitzustellen. Die Kapazität sollte mindestens dem Zwei- bis Dreifachen des Tagesverbrauchs entsprechen.

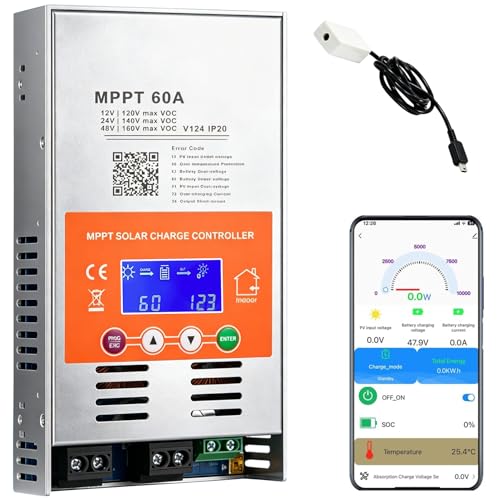

- Laderegler auswählen: Der Laderegler regelt den Stromfluss von den Solarmodulen zur Batterie. Entscheiden Sie sich für einen Regeltyp (PWM oder MPPT) passend zur Solarpanel-Spannung und dem Batteriesystem.
- Wechselrichter auswählen: Falls Wechselstrom benötigt wird, wählen Sie einen Wechselrichter, der die Batteriespannung auf 230V umwandelt und ausreichend Leistung für alle Verbraucher liefert.
- Verkabelung planen: Legen Sie Kabelquerschnitte passend zur Spannung, Leistung und Kabellänge fest, um Leistungsverluste und Spannungsabfall zu minimieren.
- Montage & Anschluss: Montieren Sie die Solarmodule möglichst nach Süden ausgerichtet und leicht geneigt. Verbinden Sie die Komponenten entsprechend den Sicherheitsvorschriften und prüfen Sie die Anlage vor Inbetriebnahme.
Checkliste für Ihre Inselanlage Gartenhaus
- Gesamter täglicher Stromverbrauch in Wh erfasst?
- Spannungssystem (12V/24V/48V) anhand Verbrauch und Kabellänge gewählt?
- Solarmoduleleistung ausreichend dimensioniert?
- Batteriekapazität an den Bedarf angepasst?
- Passender Laderegler für das Spannungs- und Leistungsniveau ausgewählt?
- Wechselrichter vorhanden, falls Wechselstrom benötigt wird?
- Ausreichend dimensionierte Kabel mit korrektem Querschnitt geplant?
- Sichere und solide Montage der Komponenten gewährleistet?
- Alle Verbindungen doppelt geprüft, Polung beachtet?
- Grundlegender Fehlerschutz (Sicherungen, Erdung) installiert?
Typische Fehler bei der Planung einer Inselanlage Gartenhaus und Lösungen
Zu kleine Batterie oder zu geringe Solarpanel-Leistung: Wer den Stromverbrauch unterschätzt oder zu klein dimensioniert, riskiert häufige Stromausfälle. Lösung: Genaue Erfassung des Strombedarfs und großzügige Dimensionierung mit Sicherheitspuffer.
Falsche Spannungswahl: 12V-Systeme für zu große Anlagen führen zu hohen Stromstärken und Verlusten. Lösung: Für Anlagen ab etwa 300 Wh Tagesbedarf auf 24V oder 48V wechseln.
Unzureichende Verkabelung: Dünne Kabel bei langen Leitungen verursachen Spannungsabfall und Leistungsverlust. Lösung: Kabelquerschnitt sorgfältig berechnen, eventuelle dickere Kabel installieren.
Falsche Ausrichtung oder Montage der Solarmodule: Schattierungen, falscher Winkel oder schlechte Ausrichtung verringern die Leistung. Lösung: Module nach Süden ausrichten, optimaler Neigungswinkel 30–35 Grad, Schatten vermeiden.
Keine Wartung oder Überprüfung: Batterie- oder Systemfehler bleiben unbemerkt. Lösung: Regelmäßige Kontrolle der Batteriespannung, Kabel und Anschlüsse.
Praxisbeispiel: Inselanlage Gartenhaus mit 24V System
Ein Gartenbesitzer möchte sein kleines Gartenhaus mit moderatem Strombedarf unabhängig vom Netz betreiben. Verbrauch: LED-Beleuchtung, ein Laptop und gelegentlich ein kleiner Kühlschrank. Der Tagesverbrauch liegt bei etwa 400 Wh. Aufgrund der Gebäudegröße beträgt die längste Kabelstrecke 15 Meter.
Der Nutzer entscheidet sich für ein 24V-System, da 12V bei 400 Wh mit diesen Entfernungen zu hohen Strömen führt und Verlustpotenzial steigt. Er dimensioniert Solarmodule mit 150-200 W Leistung, um auch an bewölkten Tagen die Batterie ausreichend zu laden. Eine 24V-Blei-Gel-Batterie mit 200 Ah Kapazität speichert die Energie. Ein MPPT-Laderegler sorgt für maximalen Wirkungsgrad der Solarmodule. Ein Wechselrichter mit 300 Watt Dauerleistung versorgt den Kühlschrank und Laptop mit 230V Wechselstrom.
Diese Kombination ermöglicht umweltfreundlichen, zuverlässigen Strom für das Gartenhaus, ohne die teure Netzinstallation.
Wichtige Tools und Methoden zur Planung Ihrer Inselanlage Gartenhaus
- Lastprofile erstellen: Um den Energiebedarf zu ermitteln, helfen einfache Tabellen oder spezielle Software, die Stromaufnahme und Betriebsdauer aller Verbraucher aufzuschreiben und den Gesamtbedarf zu berechnen.
- Dimensionierungsrechner: Online-Rechner für Solaranlagen unterstützen, um Solarpanel-Leistung und Batteriekapazität basierend auf dem Verbrauch, Standort und Systemspannung abzuschätzen.
- Kabelquerschnittrechner: Diese Tools berücksichtigen Strom, Spannung und Kabellänge, um Verluste zu minimieren und die richtige Kabelstärke zu wählen.
- Komponentenschema zeichnen: Skizzieren Sie eine Übersicht Ihrer Anlage, um Anschlüsse und Reihenfolge aller Komponenten zu dokumentieren und mögliche Fehler vorab zu erkennen.
- Wartungs-Checklisten: Für den langfristigen Betrieb sind regelmäßige Inspektionen wichtig. Checklisten helfen dabei, alle Komponenten auf Funktion und Zustand zu prüfen.
FAQ zur Inselanlage Gartenhaus – 12V, 24V oder 48V Spannung
1. Was ist der Unterschied zwischen 12V, 24V und 48V in einer Inselanlage Gartenhaus?
Die Spannung bezeichnet die Betriebsspannung des Solarsystems. 12V ist für kleine Anlagen mit geringer Leistung geeignet. 24V ist ein Mittelweg für mittlere Systeme und bietet höhere Effizienz. 48V wird für große Anlagen mit hohem Leistungsbedarf verwendet, da es Verluste minimiert und dünnere Kabel ermöglicht.
2. Wie bestimme ich den passenden Solarpanel- und Batterietyp?
Ermitteln Sie zunächst den täglichen Energiebedarf in Wattstunden. Die Solarpanel-Leistung sollte den Bedarf multipliziert mit 1,5 bis 2 abdecken. Die Batteriekapazität sollte etwa das Zweifache des Tagesbedarfs speichern können, um Reserven für Schlechtwetter zu haben.
3. Sind 12V Inselanlagen Gartenhaus noch zeitgemäß?
12V Systeme sind zwar einfach und kostengünstig, aber für größere Anwendungen und längere Kabelwege weniger effizient. Für kleine Geräte und kurze Distanzen sind sie jedoch weiterhin eine gute Option.
4. Brauche ich einen Wechselrichter für meine Inselanlage Gartenhaus?
Das hängt von den Verbrauchern ab. Werden nur 12V- oder 24V-Verbraucher betrieben (z. B. LED-Leuchten, USB-Ladegeräte), ist kein Wechselrichter nötig. Für Geräte mit 230V-Wechselstrom ist ein Wechselrichter notwendig.
5. Wie vermeide ich Kabelverluste bei der Inselanlage Gartenhaus?
Verwenden Sie ausreichend dicke Kabel mit einem passenden Querschnitt entsprechend dem Stromfluss und der Kabellänge. Höhere Spannungen (24V oder 48V) helfen generell, den Stromfluss zu reduzieren und Verluste zu minimieren.
6. Wie oft sollte ich meine Inselanlage Gartenhaus warten?
Regelmäßige Kontrollen mindestens halbjährlich sind empfehlenswert, um Batteriespannungen, Ladereglerfunktion, Kabelverbindungen und Modulzustand zu prüfen und so die Lebensdauer zu verlängern.
Fazit und nächste Schritte
Die Planung einer Inselanlage Gartenhaus erfordert eine sorgfältige Auswahl der passenden Spannung – 12V, 24V oder 48V – abgestimmt auf den Energiebedarf, die Kabellänge und die gewünschten Verbraucher. Während 12V-Systeme einfache und kleine Lösungen darstellen, bieten 24V und 48V klare Vorteile bei Leistung, Effizienz und Flexibilität in größeren oder komplexeren Anlagen. Eine strukturierte Vorgehensweise mit Bedarfsermittlung, Dimensionierung und der Einhaltung technischer Grundregeln sorgt für eine langlebige, zuverlässige Solaranlage.
Für den nächsten Schritt empfehlen wir, den individuellen Stromverbrauch genau zu analysieren und anschließend eine passive Systemauslegung mit einer realistischen Komponentenauswahl zu beginnen. Den richtigen Laderegler und Wechselrichter nicht zu vergessen, verbessert die Systemleistung zusätzlich. So können Sie Ihre Inselanlage Gartenhaus langfristig genießen – unabhängig und nachhaltig.
Starten Sie jetzt mit der Erstellung Ihres Lastprofils und erkunden Sie die passende Spannungslösung für Ihre Solaranlage!
