Kurzantwort: Eine Notstromumschaltung trennt bei einem Netzausfall die Hausinstallation sicher vom öffentlichen Netz und schaltet auf Ersatzversorgung oder Inselbetrieb um. In PV-Anlagen übernimmt dafür meist ein Wechselrichter mit Stromspeicher und Netztrennung die Versorgung ausgewählter Stromkreise, damit wichtige Verbraucher weiterlaufen.
Eine Notstromumschaltung ist ein zentrales Bauteil, wenn eine PV-Anlage bei einem Netzausfall weiter Strom liefern soll. Wer die Autarkie sichern will, braucht eine Lösung, die Hausinstallation, Netztrennung und Ersatzversorgung technisch sauber verbindet.
Was ist eine Notstromumschaltung und wofür wird sie gebraucht?
Eine Notstromumschaltung trennt die Hausinstallation vom öffentlichen Netz und versorgt definierte Stromkreise im Inselbetrieb weiter. Sie schützt Personen und Netz, verhindert Rückspeisung ins Netz und hält wichtige Verbraucher wie Licht, Router oder Kühlung am Laufen.
Im Normalbetrieb arbeitet die Hausinstallation mit dem öffentlichen Stromnetz. Bei einem Netzausfall erkennt die Schaltung den Spannungsverlust und schaltet auf Ersatzversorgung um. In einer PV-Anlage kommen dafür meist Stromspeicher und Wechselrichter mit Notstromfunktion zum Einsatz. Die Trennung muss eindeutig sein, damit keine Spannung in das ausgefallene Netz zurückfließt.
Für die Umsetzung gibt es zwei Grundformen: einfache manuelle Umschalter und automatische Systeme. Ein manueller Umschalter braucht Bedienung vor Ort. Ein automatisches System erkennt den Netzausfall selbst und stellt den Inselbetrieb her. Bei beiden Varianten gilt: Die Trennvorrichtung muss die Hausinstallation sicher vom Netz trennen.
Wie wird eine Notstromumschaltung installiert?

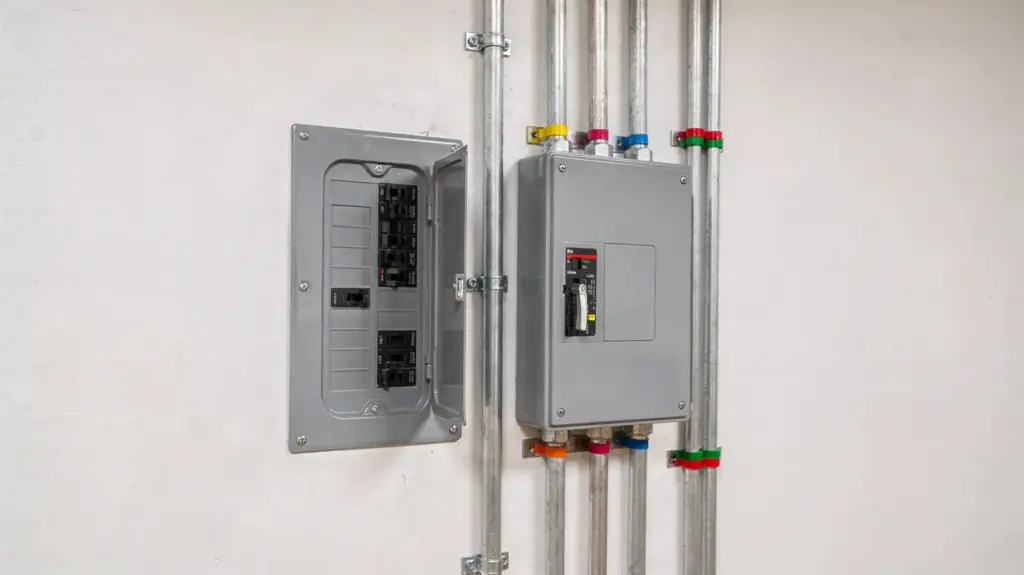

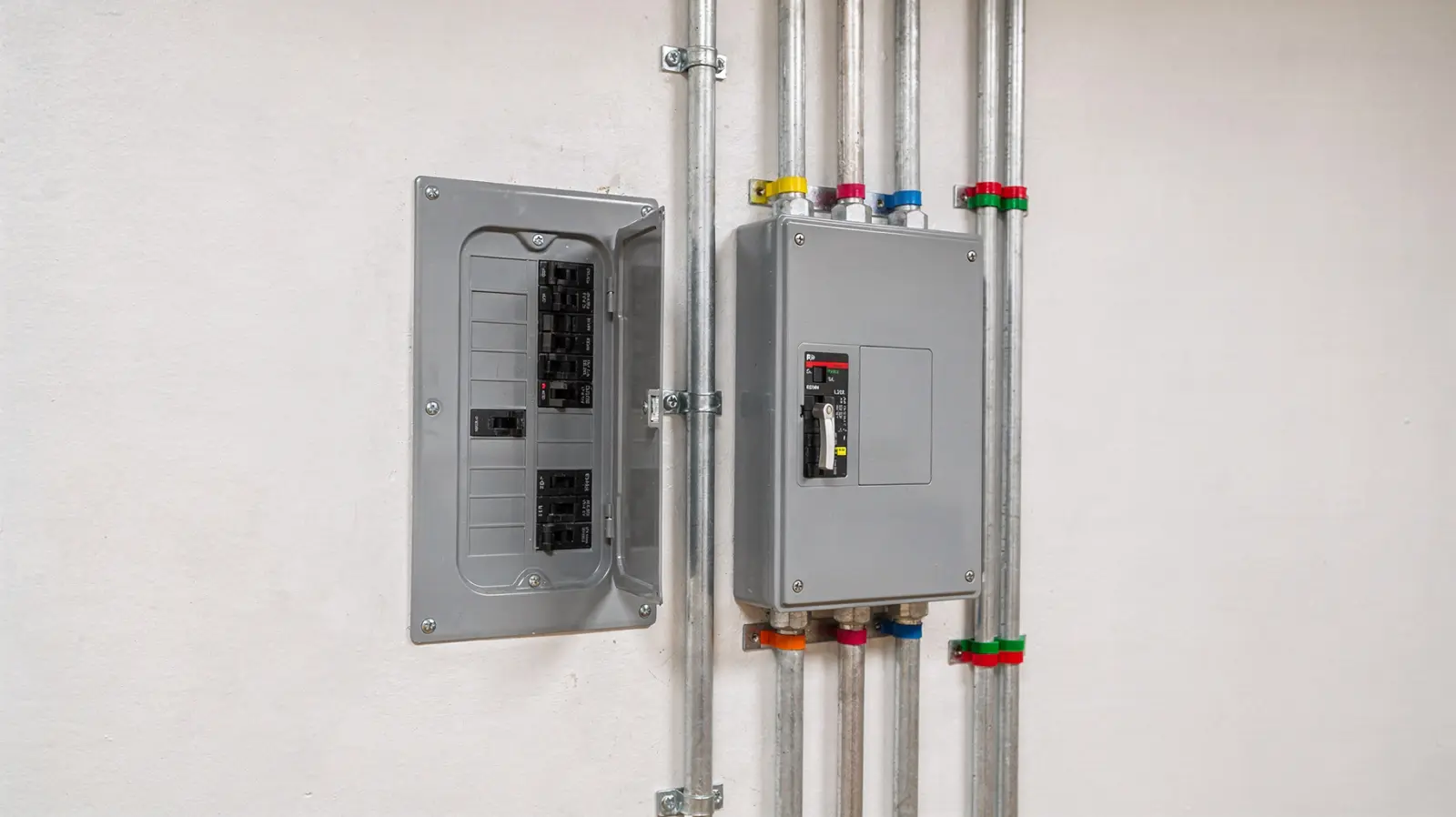

Eine Notstromumschaltung wird in die Elektroinstallation integriert, meist im Zählerschrank oder in einem separaten Verteilfeld. Die Installation umfasst Netztrennung, Umschaltlogik, Absicherung der Stromkreise und die Einbindung von Wechselrichter und Stromspeicher. Die Arbeit gehört in die Hände einer Elektrofachkraft.
Zuerst wird festgelegt, welche Verbraucher im Notbetrieb versorgt werden sollen. Danach plant die Elektrofachkraft die Schaltung, die Sicherung der Ersatzversorgung und die Trennvorrichtung. Anschließend erfolgt die Verdrahtung zwischen PV-Anlage, Stromspeicher, Wechselrichter und den ausgewählten Stromkreisen. Nach der Montage prüft die Elektrofachkraft die Umschaltfunktion unter Last und die sichere Trennung vom Netz.
Wer den Ablauf im Detail verstehen will, findet die Schrittfolge im Beitrag Notstromumschaltung installieren: Ablauf, Voraussetzungen und Sicherheit. Dort wird auch erklärt, warum die Einbindung in bestehende Zähler- und Schutzkonzepte sorgfältig geplant werden muss.
Bei der Installation kommt es auf die genaue Zuordnung der Stromkreise an. Nicht jede Steckdose und nicht jeder große Verbraucher eignet sich für den Inselbetrieb. Oft werden nur ausgewählte Kreise wie Kühlschrank, Kommunikationsgeräte oder Beleuchtung abgesichert. Das reduziert die Last und erleichtert die Versorgung aus dem Stromspeicher.
Welche Voraussetzungen müssen für die Installation erfüllt sein?
Für eine sichere Notstromumschaltung braucht die Hausinstallation eine geeignete elektrische Struktur, ausreichend dimensionierte Schutzorgane und kompatible Komponenten. Entscheidend sind Netztrennung, passende Sicherung, geeigneter Wechselrichter und ein Stromspeicher, der den Notbetrieb unterstützt.
Wichtig ist zuerst die technische Kompatibilität. Nicht jeder Wechselrichter kann Inselbetrieb oder Ersatzversorgung. Einige Geräte unterstützen nur Backup-Ausgänge für ausgewählte Verbraucher, andere bilden ein vollständigeres Notstromsystem. Auch die vorhandene Hausinstallation muss zur geplanten Umschaltung passen. Alte Verteilungen, unklare Stromkreisführung oder fehlende Trennstellen erschweren die Umsetzung.
Ein weiterer Punkt ist die Last. Der Stromspeicher muss die geplanten Verbraucher im Notbetrieb ausreichend lange versorgen. Gleichzeitig muss die Sicherung der Stromkreise zu Kabelquerschnitt und Verbraucherleistung passen. Die Elektrofachkraft prüft außerdem, ob eine allpolige Trennung nötig ist und ob die Trennvorrichtung die Anforderungen der Anlage erfüllt.
Im Beitrag Batterie für Notstrom in der PV-Anlage: Welche Speicher geeignet sind werden die Speicherarten und ihre Eignung für Ersatzversorgung und Inselbetrieb erläutert. Diese Auswahl beeinflusst direkt, wie lange die Hausinstallation im Notfall versorgt bleibt.
Ein praktischer Rahmen hilft bei der Einordnung: In Wohngebäuden werden für Notstrom meist nur Teilbereiche abgesichert, nicht die komplette Hausinstallation. Das senkt Kosten, vereinfacht die Netztrennung und macht die Dimensionierung von Wechselrichter und Stromspeicher beherrschbar.
Warum ist eine fachgerechte Ausführung durch Elektrofachkräfte wichtig?
Eine Notstromumschaltung greift direkt in die Hausinstallation ein und muss deshalb von einer Elektrofachkraft geplant und ausgeführt werden. Fehler bei Netztrennung, Sicherung oder Trennvorrichtung können lebensgefährlich sein und Schäden an PV-Anlage, Wechselrichter und Verbrauchern verursachen.
Der wichtigste Grund ist die Sicherheit. Bei einem Netzausfall darf keine Rückspannung in das öffentliche Netz gelangen. Sonst besteht Gefahr für Einsatzkräfte und für die Anlage selbst. Eine Elektrofachkraft prüft die Schutzmaßnahme, die Schaltlogik und die korrekte Absicherung. Außerdem dokumentiert die Elektrofachkraft die Anlage so, dass Wartung und Fehlerdiagnose möglich bleiben.
Auch die rechtliche und technische Verantwortung spricht für die fachgerechte Ausführung. Notstromsysteme müssen zur bestehenden Hausinstallation passen. Eine falsche Verdrahtung kann dazu führen, dass Sicherungen nicht korrekt auslösen oder dass der Inselbetrieb instabil wird. Wer den Unterschied zwischen Eigenleistung und Facharbeit verstehen will, findet weitere Einordnung im Artikel Brauche ich einen Elektriker für Notstrom?.
Typische Fehler sind falsch beschaltete Umschalter, unzureichende Netztrennung, überlastete Stromkreise und unklare Beschriftung. Jede dieser Schwachstellen gefährdet den sicheren Betrieb. Deshalb gehört die Montage, Prüfung und Inbetriebnahme in professionelle Hände.
Welche Komponenten gehören zur sicheren Notstromumschaltung?
Zur sicheren Notstromumschaltung gehören Trennvorrichtung, Umschalteinrichtung, passende Sicherung, Wechselrichter, Stromspeicher und die zur Hausinstallation passenden Leitungen. Bei vielen PV-Anlagen kommen zusätzlich Mess- und Steuerkomponenten hinzu, die den Wechsel zwischen Netzbetrieb und Inselbetrieb steuern.
Die Trennvorrichtung sorgt für die eindeutige Netztrennung. Der Umschalter legt fest, ob die Hausinstallation am Netz oder an der Ersatzversorgung hängt. Die Sicherung schützt Leitungen und Verbraucher vor Überlast und Kurzschluss. Der Wechselrichter wandelt die Energie aus dem Stromspeicher in nutzbaren Wechselstrom. Der Stromspeicher stellt die Energie für den Notbetrieb bereit.
Die folgende Übersicht zeigt die Hauptkomponenten und ihre Aufgabe:
| Komponente | Aufgabe | Worauf es ankommt |
|---|---|---|
| Trennvorrichtung | Getrennte Verbindung zwischen Netz und Hausinstallation | Allpolige Netztrennung und sichere Schaltstellung |
| Umschalter | Wechsel zwischen Netzbetrieb und Ersatzversorgung | Klare Stellung, eindeutige Bedienung oder automatische Umschaltung |
| Sicherung | Schutz vor Überlast und Kurzschluss | Passend zu Leitungsquerschnitt und Stromkreis |
| Wechselrichter | Bereitstellung von Wechselstrom aus Speicher oder PV-Anlage | Notstrom- oder Inselbetriebsfunktion |
| Stromspeicher | Energiequelle für den Inselbetrieb | Ausreichende Kapazität und Kompatibilität |
Zusätzlich braucht jede Notstromumschaltung eine eindeutige Beschriftung und eine nachvollziehbare Dokumentation. Das hilft bei Wartung, Fehlersuche und sicherem Schalten. Wer Schutzkonzepte rund um die PV-Anlage verstehen möchte, findet ergänzende Informationen in PV-Sicherung: Welche Schutzkomponenten eine Photovoltaikanlage braucht.
Für die Praxis gilt: Eine gute Notstromumschaltung versorgt nicht alles, sondern gezielt die wichtigen Verbraucher. Genau diese Begrenzung macht den Inselbetrieb stabiler, die Ersatzversorgung einfacher und die gesamte Installation sicherer.
