PV-Sicherung: Welche Schutzkomponenten eine Photovoltaikanlage braucht

Kurzantwort: Eine PV-Sicherung schützt eine Photovoltaikanlage vor Überstrom, Kurzschluss, Überspannung und gefährlichen Fehlerströmen. Je nach Anlagentyp gehören Stringsicherungen, Leitungsschutzschalter, Fehlerstromschutzschalter, Überspannungsschutzgeräte, DC-Trennschalter und ein sauberer Potentialausgleich dazu. Welche Bauteile nötig sind, hängt von Stringaufbau, Wechselrichter, Netzanschluss und Montageort ab.

Eine PV-Sicherung ist die elektrische Schutz- und Abschaltkomponente einer Photovoltaikanlage, die Leitungen, Module, Wechselrichter und Personen vor Überstrom, Kurzschluss, Überspannung und Fehlerströmen schützt. Für den Einbau zählt nicht nur eine einzelne Sicherung, sondern das Schutzkonzept der gesamten Photovoltaikanlage. Mehr dazu in der Rubrik Schutzkomponenten und beim PV-Netzanschluss: Anforderungen, Ablauf, Kosten und Prüfung.

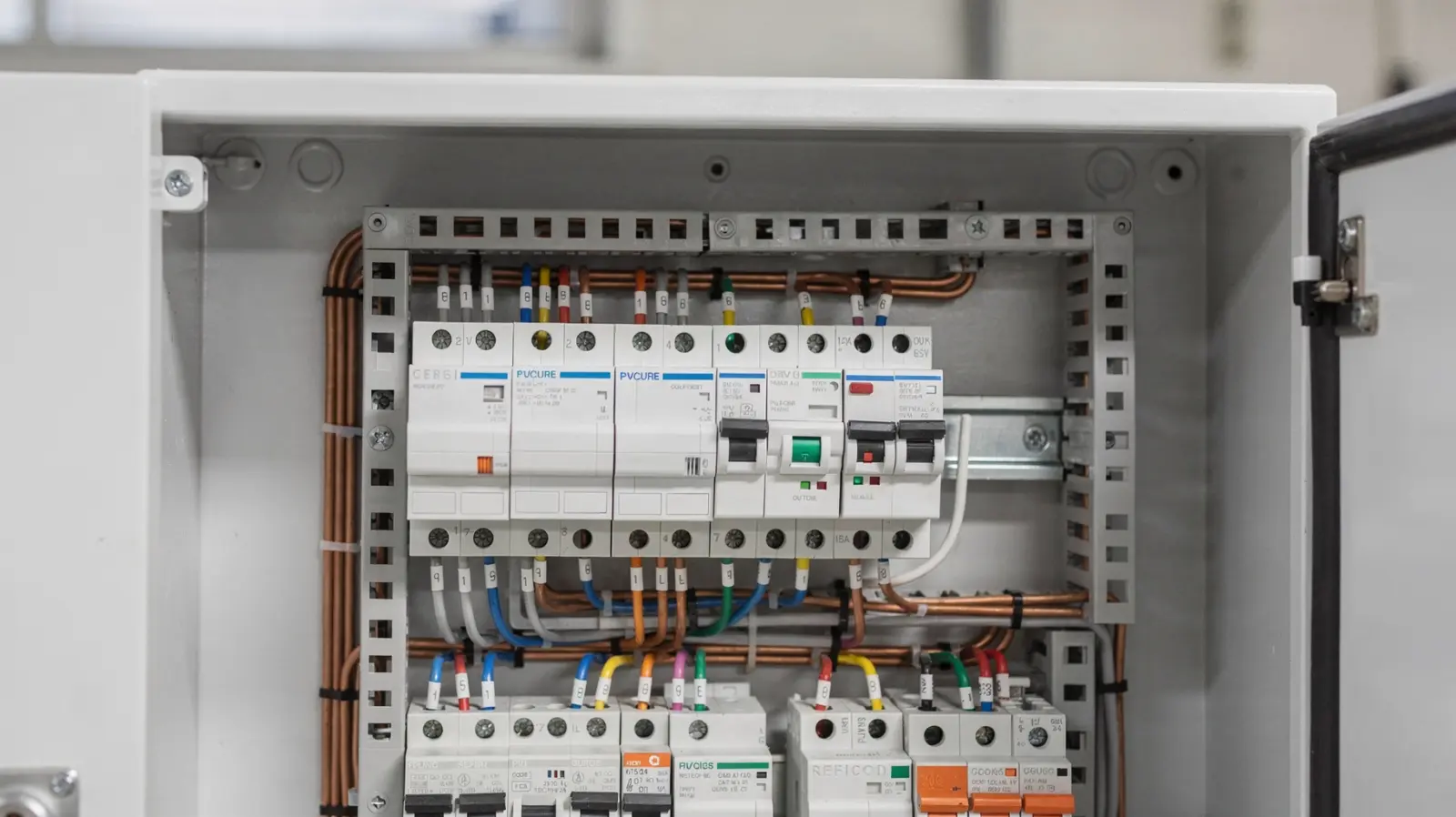

Welche Sicherungen und Schutzkomponenten braucht eine PV-Anlage?

Eine Photovoltaikanlage braucht Schutz gegen Überstrom, Kurzschluss, Fehlerströme und Überspannungen. Typisch sind Leitungsschutzschalter, Fehlerstromschutzschalter, Stringsicherungen, Überspannungsschutzgeräte und ein DC-Trennschalter. Zusätzlich braucht jede PV-Anlage einen durchgängigen Potentialausgleich.

Welche Komponenten wirklich nötig sind, hängt vom Wechselrichter, von der Verschaltung der Solarmodule und von der Einspeisung ins Hausnetz ab. Ein PV-String mit mehreren parallel geschalteten Strängen benötigt andere Schutzgeräte als ein einzelner String an einem Wechselrichter mit integriertem Schutzkonzept. In der Praxis entscheidet die elektrische Planung, nicht der Wunsch nach möglichst vielen Bauteilen.

Wichtige Grundbegriffe sind klar zu trennen: Die PV-Sicherung schützt vor Fehlern im Stromkreis. Der Leitungsschutzschalter schützt Leitungen gegen Überlast und Kurzschluss auf der AC-Seite. Der Fehlerstromschutzschalter (FI/RCD) trennt bei gefährlichen Fehlerströmen. Das Überspannungsschutzgerät (SPD) fängt Spannungsimpulse ab, etwa durch Blitzereignisse oder Schalthandlungen. Der DC-Trennschalter ermöglicht das sichere Freischalten der Gleichstromseite.

Wo werden Stringsicherungen, Leitungsschutzschalter und FI/RCD eingesetzt?

Stringsicherungen gehören auf die DC-Seite einer Photovoltaikanlage, wenn Rückströme zwischen parallelen PV-Strings möglich sind. Leitungsschutzschalter sitzen auf der AC-Seite und schützen Leitungen und Endstromkreise. Ein Fehlerstromschutzschalter (FI/RCD) trennt die Anlage bei Fehlerströmen und erhöht den Personenschutz.

Die Stringsicherung schützt einzelne PV-Strings oder Modulstränge vor Rückstrom aus parallel geschalteten Strängen. Das ist besonders relevant, wenn mehrere Strings an einen gemeinsamen Sammelpunkt geführt werden. Bei einem Kurzschluss in einem Strang kann ein intakter Strang sonst Rückstrom in den fehlerhaften Strang einspeisen. Die Stringsicherung begrenzt diese Belastung.

Der Leitungsschutzschalter schützt die AC-Leitung zwischen Wechselrichter und Hausverteilung. Er reagiert auf Überstrom und Kurzschluss auf der Wechselstromseite. Die Auslegung hängt von Kabelquerschnitt, Verlegeart und Nennstrom ab. Ein Leitungsschutzschalter ersetzt keinen FI/RCD und ersetzt auch keinen Überspannungsschutz.

Der Fehlerstromschutzschalter (FI/RCD) ist bei vielen Photovoltaikanlagen Standard in der Hausinstallation. Je nach Wechselrichtertechnik und Schutzklasse kommt ein Typ A, Typ F oder ein anderer geeigneter RCD infrage. Die Auswahl muss zur möglichen Gleichfehlerstrom-Belastung des Wechselrichters passen. Ein falscher RCD kann unnötig auslösen oder im Fehlerfall nicht korrekt schützen.

Für die Einbindung ins Hausnetz sind die Anforderungen des netzkonformen Einspeisens von Solarstrom wichtig. Wer zusätzlich eine Notstromfunktion plant, braucht bei der Schutzkonzeption auch die Schaltlogik der Anlage, wie beim Einbau einer Notstromumschaltung.

Welche Rolle spielen Überspannungsschutz und Potentialausgleich?

Überspannungsschutzgerät und Potentialausgleich schützen die Photovoltaikanlage vor Spannungsspitzen und gefährlichen Potentialunterschieden. Das Überspannungsschutzgerät leitet Impulse ab, der Potentialausgleich verbindet leitfähige Teile elektrisch miteinander. Beide Maßnahmen sind bei PV-Anlagen zentral.

Ein Überspannungsschutzgerät (SPD) gehört auf die AC-Seite und oft auch auf die DC-Seite, wenn die Planung und das Blitzschutzkonzept der Anlage das verlangen. SPD Typ 2 ist für viele Gebäudeinstallationen üblich. Bei äußerem Blitzschutz oder hohem Schutzbedarf kann eine andere Auslegung nötig sein. Der SPD schützt nicht vor Dauerüberlast, sondern vor kurzen Spannungsimpulsen.

Der Potentialausgleich sorgt dafür, dass berührbare metallische Teile möglichst auf gleichem elektrischen Potential liegen. Dazu gehören Montagesystem, Metallteile der Unterkonstruktion und weitere leitfähige Komponenten. Ein sauberer Potentialausgleich reduziert Berührspannungen und unterstützt den Überspannungsschutz. Er ersetzt keine Schutzleiterführung und keine Sicherung.

Gerade auf der DC-Seite der Photovoltaikanlage ist die Trennung zwischen Schutz gegen Fehlerströme und Schutz gegen Überspannungen wichtig. Ein Überspannungsschutzgerät schaltet nicht wie ein Leitungsschutzschalter ab. Ein Potentialausgleich leitet keine Energieversorgung, sondern gleicht Spannungen aus. Beide Bauteile ergänzen die PV-Sicherung, ersetzen aber keine Überstromschutzorgane.

Wie dimensioniert man PV-Sicherungen richtig?

PV-Sicherungen werden nach Strom, Spannung, Kurzschlussfestigkeit und Anlagentopologie dimensioniert. Entscheidend sind Nennstrom, maximale Systemspannung, Leitungsquerschnitt, Anzahl paralleler Strings und die Vorgaben des Wechselrichters. Eine Sicherung darf weder zu klein noch zu groß gewählt werden.

Die Auslegung beginnt auf der DC-Seite mit den Solarmodulen und dem PV-String. Solarmodule liefern je nach Temperatur und Einstrahlung unterschiedliche Ströme und Spannungen. Für Stringsicherungen gilt: Sie müssen zur Rückstromfestigkeit der Module und zur maximal möglichen Stringkonfiguration passen. Bei nur einem String ist eine Stringsicherung oft nicht nötig, bei parallelen Strings häufig schon.

Auf der AC-Seite richtet sich der Leitungsschutzschalter nach der belastbaren Stromführung des Kabels und nach dem Nennstrom des Wechselrichters. Auch die Abschaltbedingungen im Fehlerfall spielen eine Rolle. Eine zu schwach dimensionierte Sicherung löst unnötig aus. Eine zu groß dimensionierte Sicherung schützt die Leitung nicht mehr zuverlässig.

Für die Spannungsfestigkeit gelten bei PV-Komponenten häufig hohe DC-Werte. Viele Sicherungen und Schalter sind für 600 V, 1000 V oder 1500 V DC ausgelegt. Die konkrete Ausführung muss zur Anlagenplanung passen. Bei Hausanlagen liegt die maßgebliche Systemspannung oft deutlich unter den Werten großer Freiflächenanlagen, aber die Auslegung bleibt trotzdem technisch streng.

Praktisch heißt das: Erst die Anlagendaten prüfen, dann die Sicherung auswählen, dann Leitungen und Schaltgeräte darauf abstimmen. Fehler in dieser Reihenfolge führen zu unnötigen Auslösungen, überhitzten Leitungen oder unvollständigem Schutz. Die Normvorgaben und Herstellerangaben des Wechselrichters haben Vorrang vor Pauschallösungen.

Wann sind DC-Trennschalter, NH-Sicherungen und Feinsicherungen sinnvoll?

DC-Trennschalter sind bei vielen Photovoltaikanlagen sinnvoll, weil sie die Gleichstromseite sicher freischalten. NH-Sicherungen kommen vor allem bei höheren Strömen und in größeren Anlagen zum Einsatz. Feinsicherungen schützen einzelne elektronische Komponenten, nicht die ganze Photovoltaikanlage.

Ein DC-Trennschalter gehört in vielen Anlagen zur sicheren Wartung und zur Fehlersuche. Er trennt die DC-Seite vom Wechselrichter oder vom restlichen Generatorfeld. Wichtig ist eine DC-taugliche Ausführung, weil Gleichstrom Lichtbögen anders belastet als Wechselstrom. Ein AC-Schalter ist dafür nicht geeignet.

NH-Sicherungen sind robuste Sicherungen für höhere Ströme und werden vor allem in Verteilungen, Sammelschienen oder größeren PV-Anlagen eingesetzt. In kleinen Wohnhausanlagen sind NH-Sicherungen seltener als Leitungsschutzschalter oder gG/gL-Sicherungen in passenden Verteilungen. Feinsicherungen sitzen dagegen oft in Elektronik, Steuerungen oder Messgeräten. Sie schützen empfindliche Bauteile, nicht den PV-Generator selbst.

Die richtige Schutzkette lautet deshalb meist: Solarmodule und PV-String auf der DC-Seite sichern, Wechselrichter passend anbinden, AC-Seite mit Leitungsschutzschalter und FI/RCD absichern, Überspannungsschutz ergänzen und den Potentialausgleich sauber ausführen. Wer eine Anlage plant oder prüft, sollte die gesamten Schutzkomponenten gemeinsam betrachten, nicht als Einzelteile.

Bei der Planung hilft auch der Blick auf die Einbindung in die Gesamtanlage. Der Netzanschluss muss zum Schutzkonzept passen, und die Einspeisung muss normgerecht erfolgen. Genau an dieser Stelle entscheiden sich viele Details, die später über Abschaltung, Sicherheit und Fehlermeldungen bestimmen.
