Kurzantwort: Überspannungsschutz für PV reduziert das Risiko teurer Schäden an Photovoltaikanlage, Wechselrichter und Hausinstallation durch Blitzüberspannung und Schaltüberspannung. Sinnvoll ist der Schutz besonders bei exponierten Gebäuden, langen Leitungswegen, äußerem Blitzschutz und bei Anlagen mit empfindlicher Elektronik. Planung und Ausführung müssen zu DC-Seite, AC-Seite und Netzanschluss passen.
Überspannungsschutz für PV ist ein Schutzkonzept aus Ableit- und Schutzgeräten, das Photovoltaikanlagen vor Schäden durch Blitz- und Schaltüberspannungen bewahrt.
Für den Einstieg in die Technik und typische Schutzkonzepte hilft die Rubrik PV-Schutz. Eine Photovoltaikanlage braucht immer eine Betrachtung von DC-Seite, AC-Seite, Erdung und Potentialausgleich, weil Überspannung an mehreren Punkten in die Anlage eindringen kann. Einen kompakten Praxisüberblick bietet auch der Artikel PV-Überspannungsschutz: Schutz für PV-Anlagen vor Blitz- und Schaltüberspannungen.
Wann ist Überspannungsschutz bei PV-Anlagen sinnvoll?
Überspannungsschutz bei PV-Anlagen ist vor allem dann sinnvoll, wenn Blitzschlag, Netzstörungen oder lange Leitungswege ein erhöhtes Schadensrisiko erzeugen. Besonders wichtig wird der Schutz bei äußerem Blitzschutz, freier Dachlage, großen Generatorfeldern und empfindlicher Technik im Gebäude.
Eine Photovoltaikanlage ist über die PV-Module, die DC-Leitungen, den Wechselrichter und die AC-Anbindung mit dem Gebäude und dem Netzanschluss verbunden. Genau diese Verbindungspunkte machen die Anlage anfällig. Eine Blitzüberspannung trifft nicht nur direkt, sondern auch induktiv in der Nähe eines Einschlags. Eine Schaltüberspannung entsteht bei Schaltvorgängen im Netz oder in der eigenen Anlage.
In der Praxis zählt vor allem die Risikokombination. Ein Einfamilienhaus mit kurzer DC-Leitung und ohne äußeren Blitzschutz braucht oft ein anderes Konzept als ein Gewerbedach mit langen Leitungen und mehreren Generatorstrings. Auch Standorte auf Anhöhen, frei stehende Gebäude und Anlagen mit Metallkonstruktionen verlangen eine sorgfältige Bewertung. Wer die Gesamtanlage plant, sollte zusätzlich die Anforderungen beim PV-Netzanschluss mitdenken, weil der Netzanschluss die AC-Seite und den Schutzaufbau mitbestimmt.
Ein Überspannungsschutz ist nicht nur ein Thema für Regionen mit häufigen Blitzeinschlägen. Auch ohne direkten Blitzeinschlag können Geräte ausfallen. Typische Schäden betreffen Wechselrichter, Kommunikationsmodule, Datenlogger, Smart-Meter-Komponenten und Haushaltsgeräte. Wer eine PV-Anlage neu plant, berücksichtigt den Überspannungsschutz deshalb am besten von Anfang an statt erst nach einem Defekt.
Wie funktioniert Überspannungsschutz in einer PV-Anlage?
Überspannungsschutz in einer PV-Anlage leitet gefährliche Spannungsspitzen gezielt zur Erde ab. Schutzgeräte begrenzen die Spannung so weit, dass Wechselrichter, Leitungen und angeschlossene Verbraucher nicht überlastet werden. Der Schutz wirkt auf der DC-Seite und auf der AC-Seite getrennt.
Auf der DC-Seite schützen Ableiter die Leitungen zwischen PV-Modulen und Wechselrichter. Auf der AC-Seite schützen Ableiter den Bereich zwischen Wechselrichter und Netzanschluss. Die Schutzgeräte reagieren in Millisekunden. Sie arbeiten nicht als Dauerbauteil, sondern nur bei einer Überspannung. Nach einem starken Ereignis kann ein Ableiter verschlissen sein und muss geprüft werden.
Für PV-Anlagen sind zwei Schutzstufen besonders relevant. Ein Ableiter Typ 1 ist für Ableitung von Blitzteilströmen ausgelegt und wird vor allem dort eingesetzt, wo ein äußerer Blitzschutz vorhanden ist oder ein direkter Blitzeinfluss berücksichtigt werden muss. Ein Ableiter Typ 2 schützt vor induzierten Überspannungen und Schaltüberspannung im normalen Anlagenbetrieb. In vielen PV-Anlagen ergänzen sich Typ-1- und Typ-2-Lösungen, statt einander zu ersetzen.
Die Schutzwirkung hängt stark vom Aufbau ab. Kurze Leitungswege, saubere Erdung und ein durchgängiger Potentialausgleich verringern die Restspannung am Gerät. Lange Schleifen erhöhen das Risiko, weil sich Überspannungen einkoppeln können. Deshalb zählt nicht nur das Schutzgerät selbst, sondern auch die Art, wie die Photovoltaikanlage verkabelt ist.
Welche Normen und Anforderungen gelten für den Überspannungsschutz?
Für Überspannungsschutz in PV-Anlagen gelten in Deutschland vor allem die DIN-VDE-Regeln zur Errichtung und zum Schutz elektrischer Anlagen. Entscheidend sind die Normen zum Überspannungsschutz, zum Blitzschutz und zur PV-Installation. Die konkrete Ausführung hängt von Gebäude, Anlage und Netzanschluss ab.
Wichtige Bezugspunkte sind die Normenreihe DIN VDE 0100, insbesondere der Bereich zum Überspannungsschutz, sowie die Vorgaben zur Errichtung von PV-Stromversorgungssystemen. Ergänzend spielt der Blitzschutz nach DIN EN 62305 eine Rolle, wenn ein Gebäude mit äußerem Blitzschutz ausgestattet ist oder entsprechend bewertet werden muss. Die Normen verlangen eine abgestimmte Betrachtung von Erdung und Potentialausgleich.
Die Pflicht zur Schutzmaßnahme ergibt sich nicht aus einem einzelnen Bauteil, sondern aus der Gesamtanlage. Ein Gebäude mit äußerem Blitzschutz braucht andere Maßnahmen als ein Gebäude ohne Blitzschutzanlage. Außerdem beeinflusst die Leitungsführung, ob Ableiter Typ 1 oder Ableiter Typ 2 vorgesehen werden. Wer die normativen Grundlagen verstehen will, findet sie kompakt im Artikel PV-Normen in Deutschland: Welche Regeln private PV-Anlagen wirklich erfüllen müssen.
Wichtig ist auch die Abstimmung mit dem Netzbetreiber und dem elektrischen Anschlusskonzept. Der Netzanschluss bestimmt, wo die AC-Seite geschützt wird und wie der Wechselrichter eingebunden ist. Die Normen verlangen keine pauschale Einzellösung, sondern eine fachlich passende Schutzkoordination. Genau deshalb sollte der Überspannungsschutz nicht erst nachträglich improvisiert werden.
Welche Komponenten gehören zum Überspannungsschutz bei PV?
Zum Überspannungsschutz bei PV gehören Überspannungsableiter, Erdung, Potentialausgleich, passende Anschlussleitungen und eine abgestimmte Einbindung von DC-Seite und AC-Seite. Die wichtigsten Schutzgeräte sind Ableiter Typ 1, Ableiter Typ 2 und oft kombinierte Lösungen.

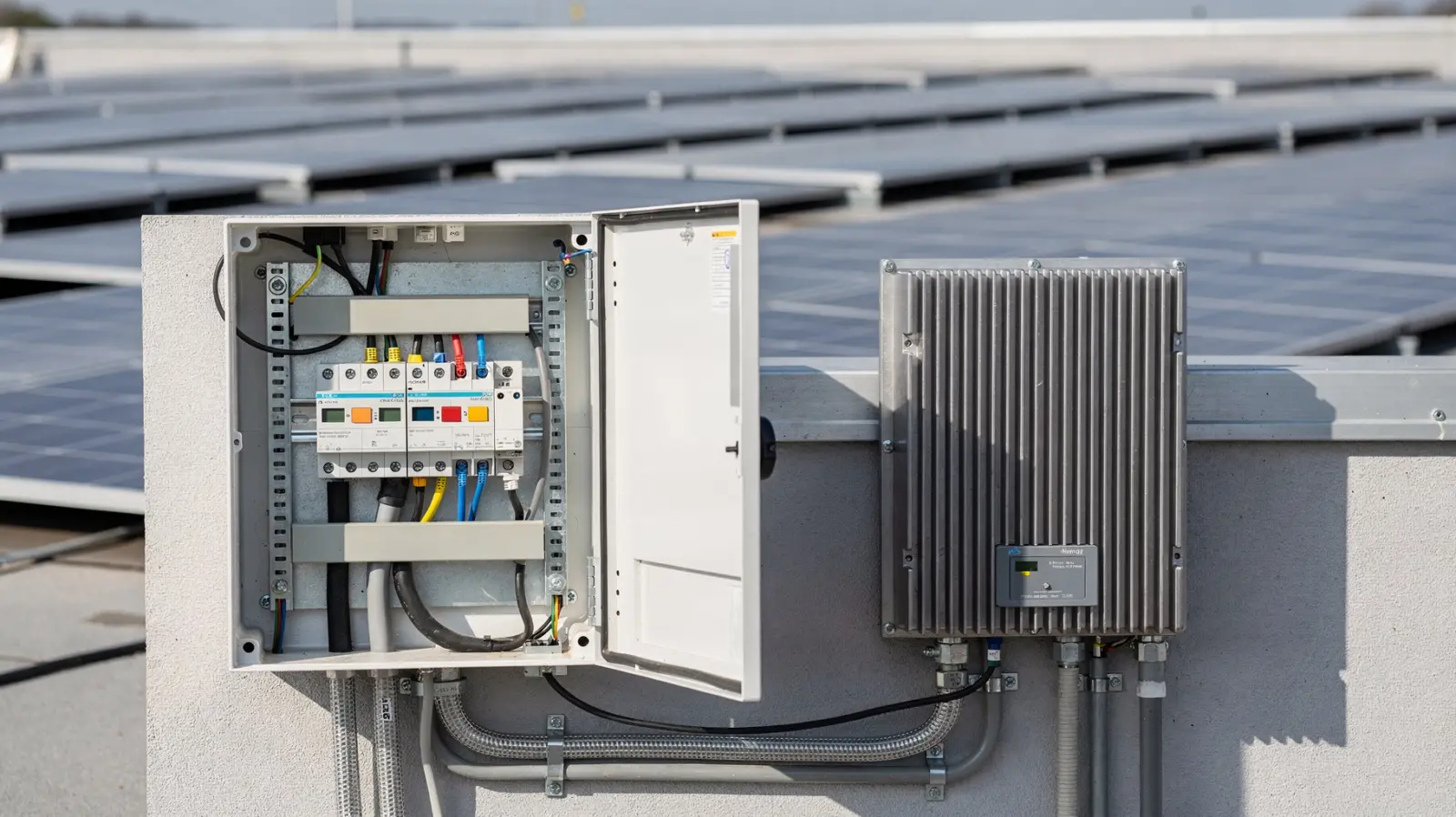

Auf der DC-Seite sitzen die Ableiter nahe am Eintritt der Generatorleitungen oder am Wechselrichter. Auf der AC-Seite sitzen die Ableiter nahe am Einspeisepunkt oder im Zählerschrank. Der Wechselrichter selbst ist keine Schutzkomponente, sondern ein empfindliches Ziel für Überspannung. Deshalb schützt die Planung den Wechselrichter indirekt durch die vorgelagerten Ableiter.
| Komponente | Aufgabe | Typischer Einbauort |
|---|---|---|
| Ableiter Typ 1 | Leitet Blitzteilströme ab | Gebäudeeintritt, Hauptverteilung, bei äußerem Blitzschutz |
| Ableiter Typ 2 | Schützt vor induzierten Überspannungen und Schaltüberspannung | Wechselrichternähe, Unterverteilung, AC-/DC-Seite |
| Erdung | Führt Fehler- und Ableitströme sicher ab | Gebäude- und Anlagenerdung |
| Potentialausgleich | Gleicht Spannungsunterschiede aus | Verbindet leitfähige Teile der Anlage |
Ein wirksames Schutzkonzept nutzt immer die Summe dieser Teile. Ein einzelner Ableiter ohne sauberen Potentialausgleich erreicht keine verlässliche Schutzwirkung. Auch die Anschlusslänge zählt: Je kürzer die Leitungen zum Schutzgerät, desto besser die Schutzwirkung. Das gilt besonders zwischen PV-Modulen, Wechselrichter und Verteilung.
Wie wird Überspannungsschutz fachgerecht geplant und installiert?
Überspannungsschutz wird geplant, indem die Photovoltaikanlage, der Netzanschluss, die Leitungsführung und der vorhandene Blitzschutz gemeinsam bewertet werden. Die Installation erfolgt dann mit passenden Ableitern auf DC-Seite und AC-Seite, sauberer Erdung und normgerechtem Potentialausgleich.
Am Anfang steht die Risikoanalyse. Dazu gehören Gebäudehöhe, Dachlage, Kabellängen, vorhandener äußerer Blitzschutz, Anzahl der PV-Strings und die Position des Wechselrichters. Danach wird entschieden, ob Ableiter Typ 1, Ableiter Typ 2 oder eine Kombination nötig ist. Bei vielen Anlagen gehört der Schutz direkt in die Nähe des Wechselrichters und in den Bereich des Netzanschlusses.
Wichtig ist die Umsetzung durch eine Elektrofachkraft. Der Schutz funktioniert nur, wenn Anschlussquerschnitte, Klemmen, Leitungslängen und Einbauorte zusammenpassen. Ein falsch platzierter Ableiter kann seine Wirkung verlieren. Nach der Installation braucht die Anlage eine Prüfung. Prüfpunkte sind Sichtkontrolle, Leitungsführung, Beschriftung, Erdungsanschlüsse und der Zustand der Schutzmodule.
Nach einem Blitzereignis oder einer starken Schaltüberspannung muss der Überspannungsschutz kontrolliert werden. Viele Ableiter besitzen eine Anzeige für den Betriebszustand. Zeigt die Anzeige einen Defekt, muss das Bauteil ersetzt werden. Wer eine neue Photovoltaikanlage plant, sollte den Überspannungsschutz nicht als Zusatz, sondern als festen Teil des Anlagenkonzepts verstehen. Genau daraus entsteht ein belastbarer Schutz für Wechselrichter, Hausinstallation und angeschlossene Technik.
