Kurzantwort: PV-Überspannungsschutz schützt eine Photovoltaikanlage vor Spannungsstößen durch Blitzereignisse und Schalthandlungen. Entscheidend sind passende Überspannungsschutzgeräte auf der DC-Seite und AC-Seite, ein sauberer Potentialausgleich sowie eine normgerechte Planung nach VDE.
PV-Überspannungsschutz ist ein Schutzkonzept für Photovoltaikanlagen, das empfindliche Komponenten wie Wechselrichter, Module und Speicher vor Schäden durch Blitz- und Schaltüberspannungen bewahrt. In der Rubrik Anlagenschutz finden Sie die passende Einordnung für die praktische Umsetzung.
Was ist PV-Überspannungsschutz und warum ist er wichtig?
PV-Überspannungsschutz begrenzt gefährliche Spannungsspitzen, bevor sie Wechselrichter, Solarmodule oder die Hausinstallation beschädigen. Ein Überspannungsschutzgerät, kurz SPD, leitet Überspannungen ab und senkt so das Risiko teurer Ausfälle und Folgeschäden.
Eine PV-Anlage arbeitet mit langen Leitungen zwischen Solarmodulen, Wechselrichter und Netzanschluss. Diese Leitungen wirken wie Antennen für Blitzimpulse und Schaltüberspannungen. Schon ein entfernter Blitzschlag in der Nähe kann hohe Spannungsspitzen erzeugen. Auch das Ein- und Ausschalten großer Lasten im Gebäude erzeugt Überspannungen.
Die Planung stützt sich auf die Normen VDE 0100-443 und VDE 0100-534. VDE 0100-443 behandelt den Schutz gegen transienten Überspannungen, VDE 0100-534 beschreibt Auswahl und Einbau von SPD. Für PV-Anlagen ist deshalb nicht nur der Wechselrichter wichtig, sondern die gesamte Schutzkette aus DC-Seite, AC-Seite, Potentialausgleich und Erdung. Einen Überblick über die Systembauteile bietet der Artikel Solaranlage-Komponenten: Welche Bauteile eine PV-Anlage wirklich braucht.
Welche Überspannungen gefährden eine PV-Anlage?
Gefährlich sind vor allem Blitzüberspannungen und Schaltüberspannungen. Blitzüberspannungen entstehen durch direkte oder nahe Blitzeinschläge. Schaltüberspannungen entstehen im Netz oder im Gebäude beim Abschalten von Lasten, Schützen oder Motoren.
Bei einer PV-Anlage unterscheidet man zwei Hauptwege für Schäden. Erstens gelangt die Überspannung über die DC-Seite von den Solarmodulen zum Wechselrichter. Zweitens gelangt die Überspannung über die AC-Seite vom Netzanschluss in die Hausverteilung und zum Wechselrichter. Beide Wege müssen betrachtet werden, weil der Schutz nur vollständig wirkt, wenn die gesamte Anlage geschützt ist.
Ein direkter Blitzschlag in ein Gebäude oder in die Nähe einer Freifläche erzeugt sehr hohe Ströme. Dann reicht ein einfacher Feinschutz allein nicht aus. Bei Gebäuden mit äußerem Blitzschutz braucht die Planung meist einen abgestimmten Blitzschutz mit Blitzstromableiter am Eintrittspunkt und weiteren SPD im Gebäude. Wer die Leitungsführung sauber aufbaut, reduziert zusätzlich die Einwirkfläche. Hinweise zur Leitungsführung finden Sie im Artikel Solaranlage verkabeln: sicher, normgerecht und verlustarm anschließen.
Welche Komponenten gehören zum Überspannungsschutz in der PV-Anlage?
Zum PV-Überspannungsschutz gehören SPD auf der DC-Seite und der AC-Seite, passende Ableiter für den Blitzschutz, ein durchgängiger Potentialausgleich und eine sichere Erdung. Je nach Gebäude und Anlagenaufbau ergänzt ein Feinschutz die Grobschutzstufe.
Ein Blitzstromableiter ist die robuste erste Schutzstufe. Er nimmt sehr hohe Blitzteilströme auf und gehört typischerweise an den Eintritt von Leitungen in das Gebäude oder an eine Stelle mit hohem Gefährdungspotenzial. Ein Überspannungsschutzgerät mit Feinschutz begrenzt danach kleinere Restspannungen auf ein niedrigeres Niveau, das Elektronik besser verkraftet.
Typische Bauteile im Schutzkonzept sind:
- SPD Typ 1 bei Anlagen mit äußerem Blitzschutz oder direktem Blitzeinfluss
- SPD Typ 2 für den Schutz gegen induzierte und Schaltüberspannungen
- SPD Typ 3 als Feinschutz nahe am empfindlichen Verbraucher
- Potentialausgleichsschiene für die Verbindung leitfähiger Teile
- Erdung der Metallteile, Unterkonstruktion und Schutzeinrichtungen
Der Wechselrichter ist besonders empfindlich, weil er die Gleichspannung der Solarmodule in netzkonforme Wechselspannung umwandelt. Auch Speicher, Kommunikationsmodule und Messgeräte reagieren empfindlich auf Überspannungen. Der Aufbau einer PV-Anlage wird im Detail im Beitrag Photovoltaikanlage Aufbau: So ist eine PV-Anlage aufgebaut erklärt.
Wie wird PV-Überspannungsschutz normgerecht geplant und installiert?
PV-Überspannungsschutz wird nach Gebäude, Leitungsführung, Blitzschutzsystem und Netzanschluss geplant. Die Normen VDE 0100-443 und VDE 0100-534 geben den Rahmen für Auswahl, Einbauort und Anschluss der SPD vor. Die Installation gehört in die Hände einer Elektrofachkraft.
Die Norm VDE 0100-443 fordert den Schutz gegen Überspannungen, wenn Überspannungen zu Schäden, Ausfällen oder Sicherheitsrisiken führen können. VDE 0100-534 legt fest, wie SPD ausgewählt und installiert werden. Dazu gehören kurze Anschlussleitungen, ein niedriger Schutzpegel und die richtige Koordination zwischen den Schutzstufen. Lange Leitungen verringern die Schutzwirkung, weil jede zusätzliche Leitungslänge die Restspannung erhöht.
Für die Praxis gilt: Der Potentialausgleich muss vollständig sein. Metallene Montagegestelle, Gestellteile, Wechselrichtergehäuse und gegebenenfalls Kabeltrassen werden in den Schutz- und Potentialausgleich einbezogen. Die Erdung muss fachgerecht geplant werden, damit Blitz- und Ableitströme definiert abfließen. Ein fehlender oder schlechter Potentialausgleich kann trotz SPD Schäden verursachen.
- Dieser DC Trennschalter PV bietet umfassenden Schutz vor Überspannung, Überlast, Überstrom, Blitzeinschläge…
- Gehäuse aus hochwertigem PC+ABS-Material mit Flammschutz (V0), extremer Temperaturbeständigkeit (-40°C~+80°…
- 【Einfache Wartung durch transparente Abdeckung】Überprüfen Sie den Status von Hauptschalter (DC Trennschalte…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.16.09.2026 13:12 Alle Angaben ohne Gewähr.
Die Auswahl des SPD hängt von der Anlage ab. Eine PV-Anlage mit äußerem Blitzschutz benötigt häufig eine stärkere Schutzkette als eine Anlage ohne Blitzschutz. Auch die Länge der DC-Leitungen, die Dachform und die Entfernung zwischen Modulfeld und Wechselrichter spielen eine Rolle. Wer die Elektroarbeiten selbst nicht sicher beherrscht, sollte die Ausführung nicht übernehmen. Dazu passt auch der Beitrag Brauche ich für die PV-Installation einen Elektriker?.
Wo sollte der Überspannungsschutz in der PV-Anlage eingebaut werden?

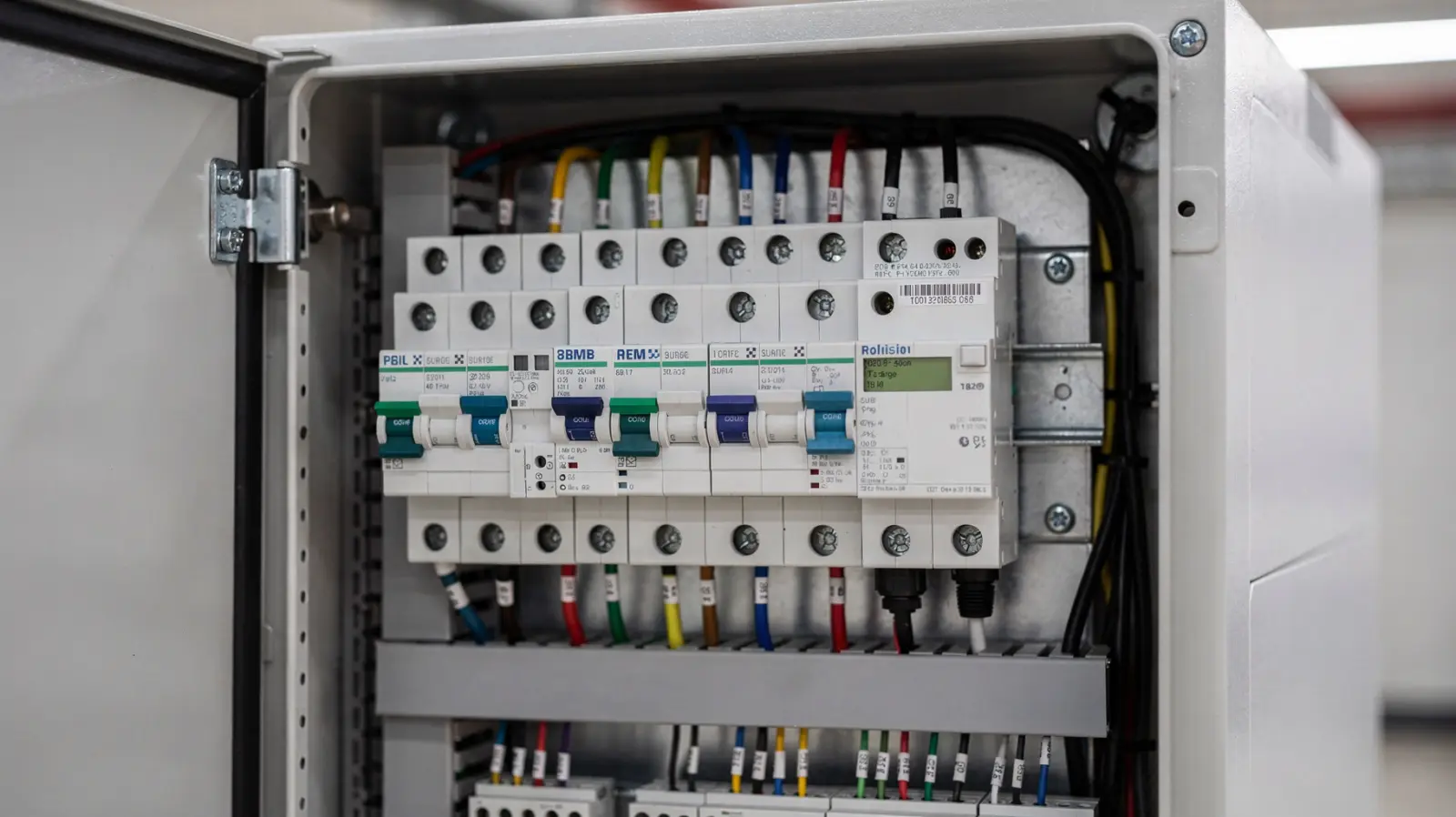

Der Überspannungsschutz gehört möglichst nahe an den Eintritt der Leitungen in das Gebäude und zusätzlich an die empfindlichen Geräte. Auf der DC-Seite sitzt der SPD nahe am Wechselrichter oder im Generatoranschlusskasten. Auf der AC-Seite sitzt der SPD im Zählerschrank oder in der Verteilung am Netzanschluss.
Die Position folgt einem einfachen Prinzip: Überspannungen sollen abgefangen werden, bevor sie lange Innenleitungen durchlaufen. Auf der DC-Seite schützt der SPD den Weg von den Solarmodulen zum Wechselrichter. Auf der AC-Seite schützt der SPD den Weg vom Wechselrichter zum Netzanschluss und zur Hausverteilung. Bei langen Leitungswegen sind mehrere Schutzstufen sinnvoll, damit zuerst ein Grobschutz und danach ein Feinschutz wirken.
Die Tabelle zeigt die typische Zuordnung:
| Bereich | Typischer SPD | Aufgabe |
|---|---|---|
| DC-Seite nahe Wechselrichter | Typ 2, bei Blitzschutz auch Typ 1+2 | Schützt Wechselrichter und DC-Leitungen |
| AC-Seite am Netzanschluss | Typ 2, bei Blitzschutz auch Typ 1+2 | Schützt Hausverteilung und Wechselrichter |
| Nahe empfindlicher Elektronik | Typ 3 als Feinschutz | Reduziert Restspannungen |
Wichtig ist die kurze und direkte Anschlussführung. Jede unnötige Schleife verschlechtert die Schutzwirkung. Auch die Trennung von DC- und AC-Leitungen reduziert Einkopplungen. Das gilt besonders bei kompakten Installationen im Technikraum oder im Zählerschrank.
Wie kann ich meine Anlage zusätzlich vor Überspannung schützen?
Zusätzlichen Schutz bieten ein sauberer Potentialausgleich, kurze Leitungswege, korrekt verlegte Kabel und ein abgestimmtes Blitzschutzkonzept. Auch regelmäßige Sichtkontrollen und die Prüfung der SPD nach Auslösung helfen, die PV-Anlage dauerhaft zu schützen.
Der erste Zusatzschutz ist die Planung der Leitungsführung. DC-Leitungen sollten nicht unnötig lang und nicht in großen Schleifen verlegt werden. Metallteile der Unterkonstruktion sollten in den Potentialausgleich einbezogen werden. Wenn ein äußeres Blitzschutzsystem vorhanden ist, müssen die Abstände und Einbindepunkte genau zur Anlage passen.
Der zweite Zusatzschutz ist die richtige Abstimmung der Schutzstufen. Ein Blitzstromableiter allein schützt nicht jede Elektronik. Ein Feinschutz ergänzt die erste Stufe und senkt Restspannungen weiter. Nach einem starken Überspannungsereignis sollte die SPD-Anzeige geprüft werden, weil viele Ableiter einen Wartungs- oder Austauschzustand anzeigen.
Der dritte Zusatzschutz ist die Qualifikation der Ausführung. Eine PV-Anlage ohne saubere Erdung, ohne vollständigen Potentialausgleich und ohne passende SPD bleibt störanfällig. Wer die Anlage plant, sollte deshalb Schutz, Verkabelung und Komponenten immer gemeinsam betrachten. Ein vollständiger Überblick über die technischen Bauteile hilft bei der Einordnung: Solaranlage-Komponenten: Welche Bauteile eine PV-Anlage wirklich braucht.
Für den Alltag gilt: PV-Überspannungsschutz ist keine optionale Zusatzidee, sondern ein zentraler Teil der Anlagensicherheit. Wer Solarmodule, Wechselrichter, DC-Seite, AC-Seite, Netzanschluss, Potentialausgleich und Erdung als zusammenhängendes System behandelt, reduziert das Schadensrisiko deutlich und schafft eine robuste PV-Anlage.
