Kurzantwort: Ein Montagesystem für Photovoltaik verbindet Solarmodule sicher mit Dach oder Freifläche. Die beste Lösung hängt von Dachstatik, Dachform, Windlast, Schneelast und Montageaufwand ab. Aufdachmontage ist auf Schrägdächern meist der Standard, Flachdachmontage braucht Ballastierung oder Aufständerung, Freilandmontage braucht viel Fläche und Planung.
Ein Montagesystem für Photovoltaik ist die Unterkonstruktion, mit der Solarmodule sicher, tragfähig und passend zur Dach- oder Freifläche befestigt und ausgerichtet werden.
Wer eine PV-Unterkonstruktion auswählt, entscheidet nicht nur über die Befestigung, sondern auch über Wartung, Belastung und Lebensdauer der gesamten Photovoltaikanlage. Die Auswahl beginnt immer mit der Fläche: Schrägdach, Flachdach oder Freiland.
Was ist ein Montagesystem für Photovoltaik und welche Aufgaben erfüllt es?
Ein Montagesystem für Photovoltaik trägt die Solarmodule, fixiert die Modulreihe und überträgt Lasten in Dach oder Fundament. Das Montagesystem sorgt außerdem für Ausrichtung, Hinterlüftung, Abstand zur Dachhaut und elektrische Einbindung über Erdung und Potentialausgleich.
Die PV-Unterkonstruktion besteht nicht aus einem einzelnen Teil, sondern aus einem Befestigungssystem mit mehreren Komponenten. Dazu gehören Modulschienen, Dachhaken oder andere Anbindungspunkte, Klemmen, Schrauben und je nach Bauart auch Ballastierung. Auf Flachdächern und Freiflächen kommt oft eine Aufständerung hinzu, damit die Solarmodule in einem definierten Winkel stehen.
Wichtig ist die Trennung zwischen Solarmodul und Untergrund. Ein gutes Montagesystem reduziert Punktlasten, hält die Module in Reihe und schützt Dachziegel, Abdichtungen oder Stahlkonstruktionen vor unzulässigen Belastungen. Bei Anlagen mit Netzanschluss gehört auch die sichere elektrische Einbindung zur Planung, denn der Dachaufbau muss mit der Technik der Photovoltaikanlage zusammenpassen.
Welche Montagesysteme gibt es für Aufdach-, Flachdach- und Freilandmontage?

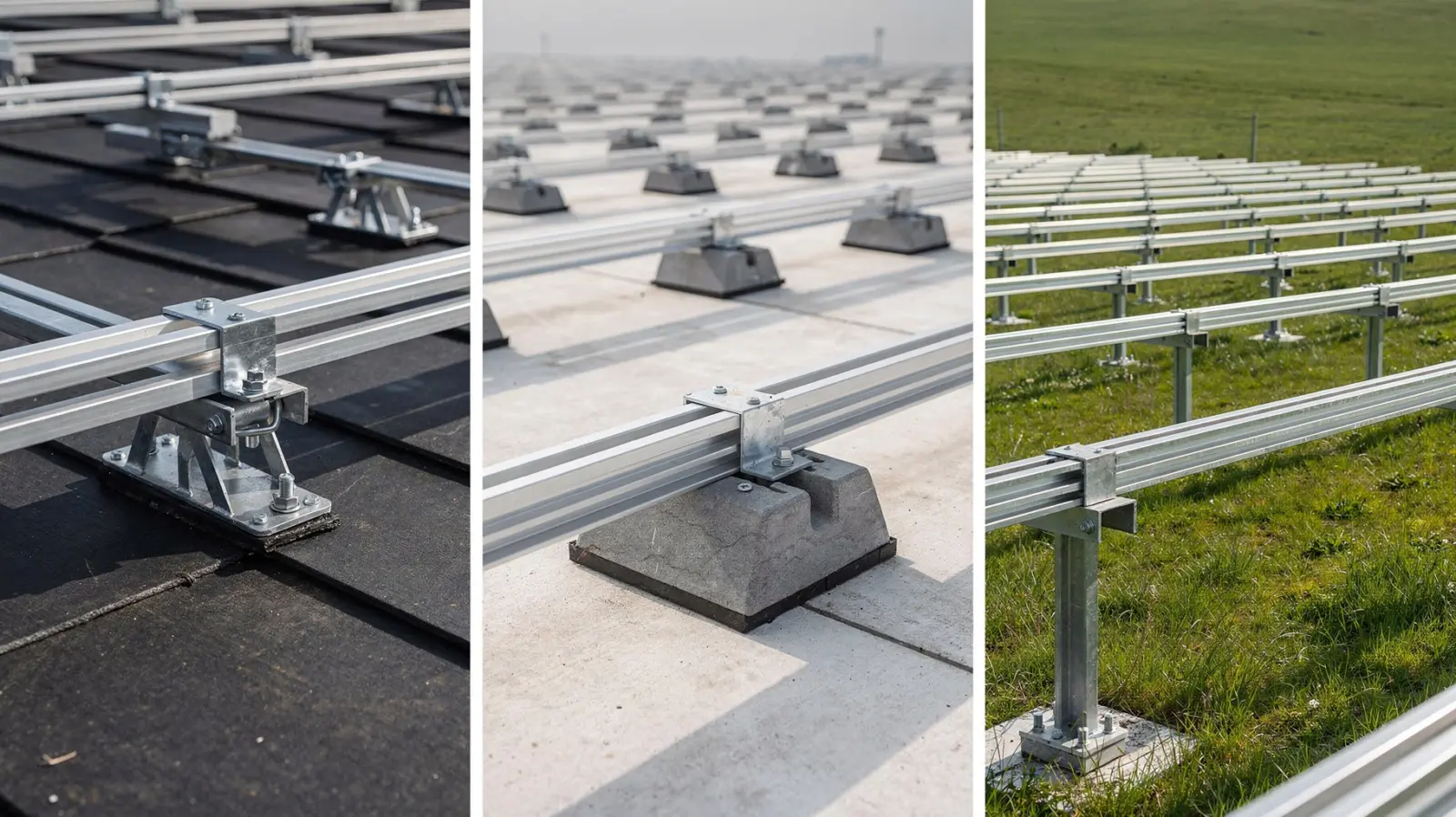

Für Photovoltaikanlagen auf dem Dach dominieren Aufdachmontage und Flachdachmontage. Für große Flächen außerhalb von Gebäuden kommt die Freilandmontage zum Einsatz. Jede Bauart folgt anderen Regeln bei Befestigung, Lastabtragung und Neigung.
Die Aufdachmontage ist die klassische Lösung für Steildächer. Dachhaken greifen unter die Dachdeckung, Modulschienen liegen oberhalb der Ziegel oder Pfannen, und die Solarmodule werden geklemmt. Diese Bauart benötigt meist keine flächige Ballastierung, dafür aber eine saubere Durchdringung oder Anbindung an die Dachkonstruktion. Wer die Dachfläche zuerst prüfen will, findet mit Dach für Solaranlage prüfen: So erkennen Sie die Eignung des Dachs eine passende Grundlage.
Die Flachdachmontage nutzt oft aufgeständerte Träger mit Ballastierung. Die Module stehen in einem festen Winkel, ohne dass jede Befestigung durch die Dachhaut geführt werden muss. Ballastierung heißt: Das Eigengewicht von Betonsteinen, Wannen oder anderen Lasten hält die Konstruktion gegen Wind. Der Nachteil ist eine höhere Zusatzlast auf der Dachstatik.
Die Freilandmontage setzt auf Gestelle im Boden, Rammfundamente oder Schraubfundamente. Diese Lösung braucht mehr Fläche, ist technisch sehr robust und erleichtert Wartung sowie Reinigung. Gleichzeitig steigen Planungsaufwand, Abstimmung mit Bodenverhältnissen und Anforderungen an Genehmigung und Statik.
| Montageart | Typischer Einsatz | Vorteil | Wichtiger Nachteil |
|---|---|---|---|
| Aufdachmontage | Schrägdach | Geringe Zusatzlast, bewährte Technik | Dachdurchdringung und Dachgeometrie beachten |
| Flachdachmontage | Flachdach | Flexible Ausrichtung, oft ohne Dachdurchdringung | Ballastierung belastet die Dachstatik |
| Freilandmontage | Freifläche | Hohe Zugänglichkeit, einfache Modulreihen | Mehr Fläche und Fundamentplanung nötig |
Die Frage nach der besseren Lösung hängt damit nicht von der Modulmarke ab, sondern von der Tragstruktur. Wer eine Aufdachmontage plant, sollte auch Hindernisse wie Gauben, Fenster und Schornsteine berücksichtigen. Der passende Leitfaden dazu ist PV-Dachhindernisse planen: Gauben, Fenster und Schornsteine richtig berücksichtigen.
Welche Kriterien entscheiden, welches Montagesystem besser ist?
Die beste Lösung ergibt sich aus Dachform, Tragfähigkeit, Windbeanspruchung, Schneelast und verfügbarer Fläche. Aufdachmontage ist auf Steildächern oft am wirtschaftlichsten, Flachdachmontage passt zu ebenen Dachflächen, und Freilandmontage lohnt vor allem bei großer, freier Fläche.
Die wichtigste Entscheidung lautet: Soll die Photovoltaikanlage auf einem Gebäude oder auf einer eigenen Fläche stehen? Aufdachmontage nutzt vorhandene Dachfläche effizient. Flachdachmontage erlaubt eine planbare Ausrichtung der Solarmodule. Freilandmontage bietet die größte Freiheit bei Neigung, Reihenabstand und Wartung.
Bei der Auswahl spielen auch Wartung und Erweiterbarkeit eine Rolle. Eine Freilandmontage ist meist leichter zugänglich. Eine Flachdachmontage braucht mehr Abstand zwischen den Reihen, damit sich die Solarmodule nicht gegenseitig verschatten. Eine Aufdachmontage nutzt die bestehende Dachneigung, weshalb die Ausrichtung nicht immer optimal, aber oft ausreichend ist.
Ein weiterer Punkt ist die Eingriffstiefe in das Gebäude. Aufdachmontage bedeutet häufig Dachdurchdringung über Dachhaken oder Befestiger an der Sparrenkonstruktion. Flachdachmontage reduziert oft Dachdurchdringungen, erhöht aber die Last durch Ballastierung. Freilandmontage verlagert die Belastung aus dem Dach in den Boden.
Welche Komponenten gehören zur PV-Unterkonstruktion?
Zur PV-Unterkonstruktion gehören die tragenden und verbindenden Bauteile, die Solarmodule aufnehmen und fixieren. Typisch sind Modulschienen, Dachhaken oder andere Befestigungselemente, Mittelklemmen, Endklemmen, Verbinder, Schrauben sowie Erdung und Potentialausgleich.
Modulschienen bilden das Grundgerüst. Auf ihnen sitzen die Klemmen, die die Solarmodule an den Rahmen greifen. Dachhaken verbinden die Schienen mit der Dachkonstruktion bei der Aufdachmontage. Bei Flachdachsystemen übernehmen aufgeständerte Träger die Neigung, und bei Freilandanlagen bilden Stützen, Querträger und Fundamente das System.
Erdung und Potentialausgleich gehören zur elektrischen Sicherheit der Anlage. Sie verbinden metallische Teile so, dass Spannungsunterschiede vermieden werden. Das ist kein Zusatz, sondern Teil der Planung. Wer die mechanische Seite mit der Modulseite verbinden will, sollte den Beitrag Solarmodule montieren: Voraussetzungen, Befestigung und sichere Ausrichtung nutzen.
Wie beeinflussen Statik, Windlast und Dachbeschaffenheit die Auswahl?
Dachstatik, Windlast und Schneelast bestimmen, welche Lasten ein Gebäude sicher aufnehmen kann. Das Montagesystem muss diese Kräfte aufnehmen und verteilen, ohne Dachhaut, Tragwerk oder Befestigung zu überlasten. Bei Unsicherheit braucht die Planung eine statische Prüfung.
Windlast wirkt vor allem als Sog auf die Modulfläche und als Kippmoment auf aufgeständerte Systeme. Schneelast drückt von oben auf die Konstruktion und erhöht die Dauerlast. Die Kombination beider Lasten ist für Flachdachmontage und Freilandmontage besonders wichtig, weil dort oft größere Angriffsflächen entstehen.
Die Dachbeschaffenheit entscheidet über die Befestigungsart. Ziegel-, Blech- und Bitumendächer verlangen unterschiedliche Befestigungen. Eine Dachdurchdringung muss dauerhaft dicht bleiben. Auf Bitumen- oder Folienabdichtungen ist Ballastierung oft attraktiver, wenn die Dachstatik die Zusatzlast trägt. Auf Steildächern sind Dachhaken und Schienen meist die Standardlösung.
Das beste Montagesystem ist deshalb nicht das leichteste oder billigste System, sondern das System, das Lasten korrekt in Tragwerk oder Fundament einleitet. Wer die Eignung eines Dachs oder einer Freifläche nicht sicher einschätzen kann, sollte die Dachstatik und die Montageplanung getrennt prüfen lassen.
Wann lohnt sich eine DIY-Montage und wann ist Fachplanung sinnvoll?
Eine DIY-Montage lohnt sich bei einfachen Dachformen, klarer Statik und gut zugänglicher Fläche. Fachplanung ist sinnvoll, wenn Dachdurchdringungen, Ballastierung, große Windlasten, komplexe Dachformen oder Freilandfundamente im Spiel sind. Bei sicherheitskritischen Punkten braucht die Planung Fachwissen.
DIY-Montage funktioniert am ehesten bei kleineren, klar strukturierten Projekten. Wer Unterkonstruktion, Modulschienen und Klemmen versteht und die Montage nach System aufbaut, spart Arbeitsschritte. Trotzdem bleibt die elektrische und mechanische Sicherheit der gesamte Maßstab. Fehler bei Erdung, Potentialausgleich oder Befestigung führen zu Schäden an Dach oder Photovoltaikanlage.
Fachplanung ist besonders wichtig bei Flachdachmontage mit Ballastierung und bei Freilandmontage mit Fundamenten. Auch bei verschatteten Dächern oder vielen Hindernissen lohnt die Planung durch erfahrene Fachkräfte. Der Unterschied liegt nicht nur in der Montage, sondern in der Lastberechnung, Reihenabständen, Befestigungspunkten und Wartungszugang.
Wer eine netzgekoppelte Anlage plant, sollte die elektrische Gesamtlösung mitdenken. Ein guter Einstieg ist Netzgekoppelte Photovoltaik: Bedeutung, Aufbau und Unterschiede. Die mechanische Unterkonstruktion und die elektrische Einbindung bilden zusammen die funktionsfähige Photovoltaikanlage.
