Kurzantwort: PV-Befestigungsmaterial umfasst alle Schrauben, Befestiger, Schienen und Klemmen, mit denen PV-Module dauerhaft an Dach, Fassade oder Unterkonstruktion sitzen. Entscheidend sind Untergrund, Modulrahmen, Lastabtragung und Korrosionsschutz. Wer Ziegeldach, Trapezblech oder Garage montiert, braucht jeweils andere Verbindungselemente.
PV-Befestigungsmaterial ist die Gesamtheit aller Schrauben, Klemmen, Schienen, Haken und Verbindungselemente, mit denen Solarmodule sicher und dauerhaft an Dach, Fassade oder Unterkonstruktion befestigt werden. In der Montage-Hardware geht es immer um dieselbe Grundfrage: Welche Teile tragen die Last, welche Teile fixieren das Modul, und welche Teile passen zum Untergrund?
Welche PV-Befestigungsmaterialien gibt es überhaupt?
PV-Befestigungsmaterial besteht meist aus Montageschienen, Dachhaken, Schrauben, Befestigern und Modulklemmen. Für jedes Montagesystem kommen unterschiedliche Verbinder hinzu. Ziel ist eine stabile Unterkonstruktion, die PV-Module trägt, Windlasten aufnimmt und Feuchtigkeit sowie Korrosion möglichst lange widersteht.
Zu den typischen Bauteilen gehören:
- Montageschienen als tragende Linie für die PV-Module
- Modulklemmen zur Fixierung der PV-Module auf der Schiene
- Mittelklemmen zwischen zwei Modulen
- Endklemmen am Rand eines Modulfelds
- Dachhaken für die Befestigung auf dem Ziegeldach
- Stockschrauben für viele Holz- und Dachkonstruktionen
- Trapezblechschrauben für Blecheindeckungen
- Verbinder, Muttern und Schienenverbinder für die Unterkonstruktion
Montageschienen übernehmen die Kraftverteilung. Modulklemmen greifen den Modulrahmen meist am Rand. Mittelklemmen sitzen zwischen zwei PV-Modulen, Endklemmen sichern die äußeren Modulkanten. Die konkrete Geometrie richtet sich nach Modulrahmenhöhe und Schienensystem. Ein System ohne passende Klemmen bleibt unvollständig.
Bei Dachsystemen kommt fast immer eine Unterkonstruktion ins Spiel. Die Unterkonstruktion verbindet Dach, Schiene und PV-Module zu einem statischen Verbund. Weitere Informationen dazu liefert der Beitrag PV-Unterkonstruktion: Aufgaben, Aufbau und DIY-Tauglichkeit.
Welche Schrauben und Befestiger brauche ich für die Montage?
Die richtige Schraube hängt vom Untergrund und vom Verbindungspunkt ab. Auf Holztragwerk, Blechdach oder Beton gelten andere Anforderungen. Bei PV-Befestigungsmaterial zählen Gewindeart, Länge, Werkstoff und Korrosionsschutz. Ohne passenden Befestiger verliert die Montage an Tragfähigkeit.

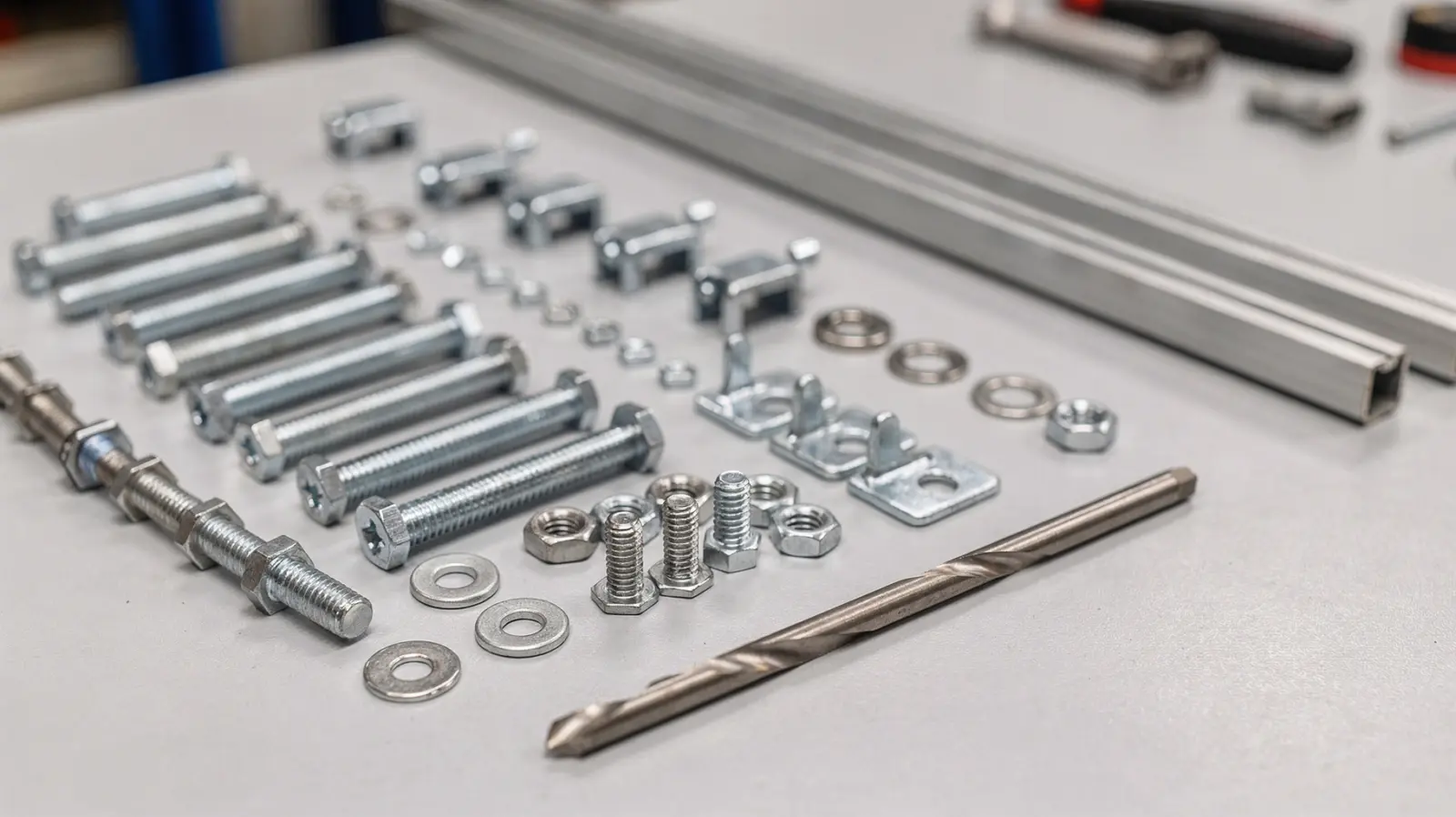

Für die Praxis sind vor allem diese Schrauben und Befestiger relevant:
- Holzschrauben für tragende Holzteile und Dachkonstruktionen
- Stockschrauben mit metrischem Gewinde für Schienen und Adapter
- Sechskantschrauben und Schlossschrauben für Schienen- und Klemmverbindungen
- Trapezblechschrauben mit Dichtscheibe für Blecheindeckungen
- Muttern, Sperrzahnmutter und Federringe für gesicherte Verbindungen
- Abstandshalter, Adapterplatten und Anschlussplatten für Sonderlösungen
Für PV-Module auf Schienen sind Klemmen mit den passenden Schrauben meist der Standard. Übliche Modulrahmenhöhen liegen oft im Bereich von 30 bis 40 Millimetern. Deshalb müssen Mittelklemmen und Endklemmen zur realen Rahmenhöhe des Moduls passen. Ein Millimeter zu wenig oder zu viel verändert die Klemmwirkung.
Werkstoffe sind ein zweiter Pflichtpunkt. In der PV-Montage kommen häufig Aluminium für Schienen und Edelstahl für Schrauben und Klemmen zum Einsatz. Edelstahl A2 ist weit verbreitet, Edelstahl A4 wird bei höherer Korrosionsbelastung genutzt. Verzinkte Standardstähle sind für dauerhafte Außenmontagen oft die schlechtere Wahl, wenn direkte Bewitterung und Feuchtigkeit wirken.
Auch die Normseite ist wichtig. Für Schrauben und Muttern gelten in der Regel metrische Gewinde nach DIN/ISO. Tragende Verbindungen müssen zum Systemhersteller passen, weil Schienenprofile und Klemmen nicht frei kombinierbar sind. Wer Module auf unterschiedliche Dacharten vorbereitet, sollte immer das Gesamtsystem prüfen, nicht nur einzelne Schrauben.
Welches Befestigungsmaterial passt zu Ziegeldach, Trapezblech und Garage?
Das passende PV-Befestigungsmaterial richtet sich nach dem Untergrund. Ziegeldach, Trapezblech und Garage brauchen unterschiedliche Befestiger, weil sich Tragstruktur, Dichtung und Lastabtrag stark unterscheiden. Für die Fassade gelten wieder andere Befestigungspunkte und Lastwege.
Die folgende Übersicht zeigt die typische Zuordnung:
| Untergrund | Typisches Befestigungsmaterial | Worauf es ankommt |
|---|---|---|
| Ziegeldach | Dachhaken, Montageschienen, Holzschrauben | Last in die Tragkonstruktion leiten, Ziegel nicht klemmen oder brechen |
| Trapezblech | Trapezblechschrauben, Dichtmittel, Schienenadapter | Profilhöhe, Abdichtung und Blechstärke beachten |
| Garage | Stockschrauben, Konsolen, Schienen, Dübel je nach Material | Holz, Beton oder Blech unterscheiden und Tragfähigkeit prüfen |
| Fassade | Abstandsmontagesysteme, Konsolen, Anker, Schienen | Wandaufbau, Wärmedämmung und Befestigungstiefe sauber planen |
Am Ziegeldach tragen Dachhaken die Schienen. Der Dachhaken sitzt unter dem Ziegel und verbindet die Unterkonstruktion mit dem Sparren oder der tragenden Holzkonstruktion. Ziegel dürfen dabei nicht als tragendes Bauteil dienen. Bei vielen Anlagen muss der Ziegel im Bereich des Hakenarms bearbeitet oder ausgespart werden, damit keine Spannungen entstehen.
Beim Trapezblech sind Trapezblechschrauben und passende Dichtscheiben üblich. Die Schraube muss in den tragenden Bereich des Blechs greifen. Die Verbindung braucht eine sichere Abdichtung, damit keine Leckage entsteht. Schraubenlänge, Blechdicke und Profilgeometrie müssen zusammenpassen.
Bei einer Garage hängt die Wahl vom Material ab. Holz braucht Holzschrauben oder Stockschrauben mit guter Einbindung in den Sparren. Beton braucht zugelassene Dübel oder Anker. Metallgaragen brauchen andere Konsolen und Verschraubungen als Massivbauweise. Für die PV-Halterung fürs Dach ist die Untergrundfrage deshalb der erste Planungsschritt.
Für die Fassade zählt die Tragfähigkeit der Wand ebenso wie der Abstand zur Wandfläche. Bei gedämmten Fassaden braucht die Montage oft Distanzsysteme, damit Dämmung nicht allein die Last trägt. Die Befestigung muss immer in tragendes Material eingreifen.
Wie werden PV-Module sicher auf der Unterkonstruktion befestigt?
PV-Module werden meist mit Mittelklemmen und Endklemmen auf Montageschienen befestigt. Die Unterkonstruktion trägt die Module, die Klemmen halten den Rahmen, und die Schrauben sichern die Verbindung. Entscheidend sind korrekte Klemmhöhe, gleichmäßiger Anpressdruck und die Freigabe des Systemherstellers.
Der Ablauf ist in der Praxis klar: Montageschienen ausrichten, Schienen auf den Tragpunkten befestigen, PV-Module positionieren, Mittelklemmen einsetzen und Randmodule mit Endklemmen sichern. Die Klemme muss den Modulrahmen fassen, nicht das Glas. Der Schraubpunkt gehört in die vorgesehene Nut oder Aufnahme der Schiene.
Wichtige Fakten bei der Montage:
- PV-Module werden nicht über das Glas geklemmt, sondern am Rahmen.
- Die Klemmbreite muss zur Rahmenhöhe des Moduls passen.
- Mittelklemmen sitzen zwischen zwei Modulen.
- Endklemmen sichern die äußeren Modulränder.
- Schienenverbinder müssen zum Profil passen und die Kräfte weiterleiten.
Auch die Ausrichtung der Schienen ist entscheidend. Eine verdrehte Schiene erzeugt Spannungen in Klemmen und Modulrahmen. Zu geringe Schraubanzüge führen zu Lockerung, zu starke Schraubanzüge können Bauteile verformen. Der Hersteller des Montagesystems gibt dafür die zulässigen Montagepunkte vor.
Der Beitrag PV-Module montieren: Praktische Tipps für Dach und Fassade ergänzt die Details zur Modulposition, zum Greifen des Rahmens und zur Reihenfolge der Montage.
Welche Fehler beim PV-Befestigungsmaterial sollte ich vermeiden?
Die häufigsten Fehler sind falsche Schrauben, unpassende Klemmen, zu wenig Korrosionsschutz und eine Befestigung am falschen Bauteil. Wer PV-Befestigungsmaterial nur nach Optik auswählt, riskiert lockere Module, Undichtigkeiten oder Schäden an Dach, Fassade und Unterkonstruktion.
Typische Fehler sind:
- falsche Schraubenlänge oder falsches Gewinde
- Mittelklemmen oder Endklemmen ohne passende Modulrahmenhöhe
- Befestigung in nicht tragenden Bauteilen
- fehlende Abdichtung bei Trapezblechschrauben
- gemischte Metalle mit hohem Korrosionsrisiko
- zu geringe Beachtung der Systemfreigabe des Herstellers
Ein weiterer Fehler ist die Mischung von Teilen verschiedener Systeme ohne Prüfung. Montageschienen eines Herstellers und Klemmen eines anderen Herstellers passen nicht automatisch zusammen. Schon die Nutbreite, Schraubenaufnahme oder Klemmengeometrie kann abweichen. Bei der PV-Montage zählt deshalb das komplette System.
Auch die Statik bleibt relevant. PV-Module erzeugen Flächenlasten, Wind kann Sogkräfte aufbauen. Befestiger müssen die Kräfte sicher in Sparren, Pfetten, Beton oder andere tragende Bauteile einleiten. Wer an der Fassade oder auf der Garage montiert, muss zusätzlich den Wandaufbau und die Befestigungstiefe beachten.
Für eine kompakte Systemübersicht lohnt sich auch der Beitrag PV-Befestigungsmaterial: Welche Schrauben und Befestiger brauche ich?, weil dort die Verbindung zwischen Schrauben, Befestigern und Modulbefestigung noch genauer aufgeteilt wird.
