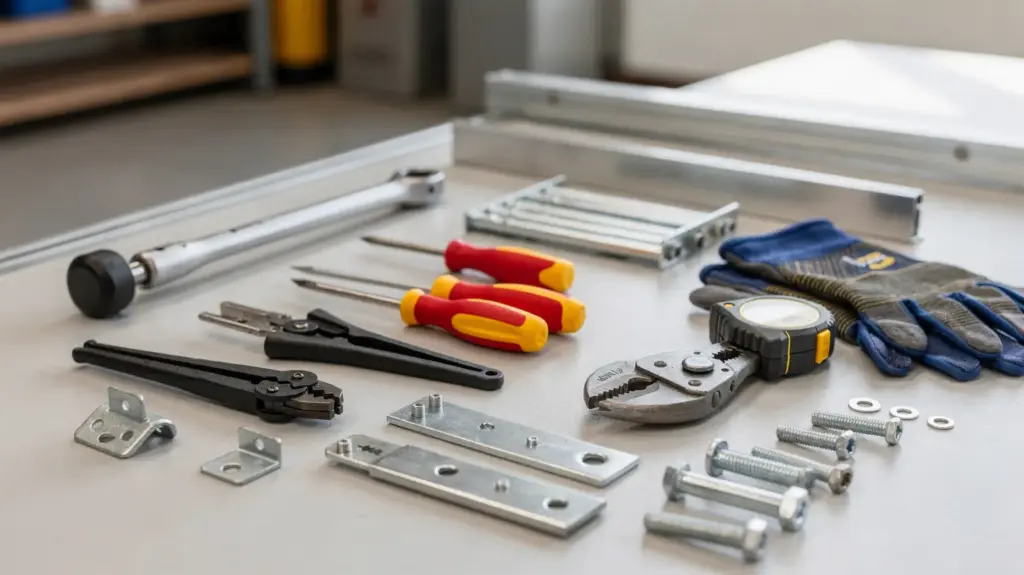

Kurzantwort: Für die PV-Montage einer Solaranlage DIY brauchen Sie vor allem Werkzeuge für Schraubverbindungen, Kabelarbeit und Sicherheit: Akkuschrauber, Schraubenschlüssel, Zange, Drehmomentschlüssel, Crimpzange, Multimeter, Leiter und Persönliche Schutzausrüstung. Ein gutes PV-Montageset deckt viele Standardarbeiten ab, ersetzt aber nicht jedes Spezialwerkzeug.
Werkzeug für die PV-Montage ist die Gesamtheit aller handwerklichen Hilfsmittel, mit denen Solarmodule, Unterkonstruktion, Kabel und Steckverbindungen bei einer DIY-Solaranlage sicher und fachgerecht installiert werden. In der Rubrik Montagewerkzeug finden Sie die passenden Grundlagen für die Planung.
Welches Werkzeug brauche ich für die Solaranlage-DIY-Montage?
Für die Solaranlage-DIY-Montage brauchen Sie Werkzeuge zum Befestigen, Ausrichten, Verschrauben und Prüfen. Die Grundausstattung besteht aus Akkuschrauber, Schraubenschlüssel, Zange, Drehmomentschlüssel, Maßwerkzeug und einer stabilen Leiter. Ohne diese Werkzeuge läuft die PV-Montage nicht sauber.
Die Solarmodule werden fast nie direkt befestigt. Zuerst montieren Sie die Unterkonstruktion, dann setzen Sie die Solarmodule ein und ziehen Klemmen und Schrauben mit dem richtigen Drehmoment an. Ein Drehmomentschlüssel ist dafür wichtig, weil zu fest angezogene Schrauben Profile, Klemmen oder Gewinde beschädigen können. Zu locker angezogene Verbindungen führen zu Bewegung, Geräuschen und im schlimmsten Fall zu Lockerungen an der Anlage.
Ein Akkuschrauber spart Zeit bei Vorbohrungen und kleineren Befestigungen. Ein Satz Schraubenschlüssel deckt typische Sechskant- und Montageverbindungen ab. Eine Zange hilft beim Halten, Ausrichten und bei kleinen Korrekturen. Ein Maßband oder Zollstock sorgt dafür, dass Abstände, Modulausrichtung und Klemmpunkte stimmen. Wer ein PV-Montageset kauft, erhält oft viele dieser Teile gebündelt, sollte aber vorab prüfen, ob Schrauben, Klemmen und Werkzeug wirklich zur eigenen Unterkonstruktion passen. Eine gute Übersicht dazu bietet der Artikel PV-Montageset: Was gehört für die DIY-Montage wirklich dazu?.
Für die PV-Montage zählt auch das Material der Verbindungselemente. Übliche Solarmodule werden mit Klemmen auf Schienen befestigt, nicht mit beliebigen Schrauben. Die Montage setzt daher Werkzeuge voraus, die zu den Schraubenköpfen und zur vorgesehenen Klemmlösung passen. Ein universelles Set reicht nicht immer aus, wenn Dachhaken, Stockschrauben oder andere Befestigungssysteme verwendet werden.
Welches Werkzeug ist für die Montage der Unterkonstruktion notwendig?
Für die Montage der Unterkonstruktion brauchen Sie vor allem Werkzeug zum Bohren, Verschrauben, Messen und Kontrollieren. Akkuschrauber, Schraubenschlüssel, Drehmomentschlüssel und Wasserwaage gehören zur Basis. Je nach Dachart kommen Bohrer, Stecknüsse und weitere Befestigungswerkzeuge dazu.
Die Unterkonstruktion trägt Solarmodule dauerhaft. Deshalb muss jede Verbindung zur Dachfläche und jede Schienenverbindung exakt sitzen. Auf vielen Dächern arbeiten Sie mit Dachhaken, Montageschienen, Endklemmen und Mittelklemmen. Diese Teile werden verschraubt und oft mit definiertem Anzugsmoment befestigt. Der Drehmomentschlüssel ist dabei kein Luxus, sondern ein Kontrollwerkzeug für sichere Verbindungen.
Bei der Unterkonstruktion hilft eine Wasserwaage oder ein Laser, die Schienen fluchtend auszurichten. Das vereinfacht die spätere Montage der Solarmodule und verhindert Verspannungen. Für längere Schienen sind Markierungen und ein Maßband wichtig, damit Abstände zu Dachkanten, Sparren oder Reihenfolgen eingehalten werden. Bei der Arbeit auf dem Dach ist außerdem eine feste Leiter Pflicht, damit Sie sich sicher bewegen und Werkzeuge sauber anreichen können.
Wenn Sie Montageschienen zuschneiden oder anpassen, brauchen Sie das passende Werkzeug für das jeweilige Material. Aluminiumprofile bearbeiten Sie anders als Stahlteile. Prüfen Sie deshalb vor dem Kauf der Unterkonstruktion, welche Schraubenprofile, Nutensteine und Klemmen verwendet werden. Genau an dieser Stelle trennt sich ein vollständiges PV-Montageset von einer bloßen Materialsammlung.
Welches Werkzeug brauche ich für Kabel, Steckverbinder und Elektroarbeiten?
Für Kabel, PV-Steckverbinder und Elektroarbeiten brauchen Sie Crimpzange, Abisolierwerkzeug, Multimeter und das passende Werkzeug für Wechselrichter-Anschlüsse. PV-Kabel und PV-Steckverbinder dürfen nur mit passenden, freigegebenen Verbindungsteilen verarbeitet werden. Fehler bei Crimpung oder Polung führen zu Kontaktproblemen.
Die Verbindung zwischen Solarmodulen und Wechselrichter läuft über PV-Kabel und PV-Steckverbinder. Dafür reicht eine normale Haushaltszange nicht aus. Eine Crimpzange ist nötig, wenn Steckverbinder fachgerecht auf Leitungen montiert werden. Das gilt besonders bei MC4-ähnlichen Stecksystemen, die bei Photovoltaik häufig verwendet werden. Einen Überblick über die Stecksysteme gibt der Beitrag PV-Steckverbinder: Welche Steckverbinder werden bei Photovoltaik verwendet?.
Ein Multimeter dient zur Spannungs- und Durchgangsprüfung. Vor dem Anschluss an den Wechselrichter prüfen Sie damit, ob Strings korrekt gepolt sind und ob keine offensichtlichen Unterbrechungen vorliegen. Das ist wichtig, weil der Wechselrichter nur mit korrekt aufgebauten Gleichstromkreisen arbeitet. Ein Prüfgerät ersetzt keine Elektrofachkraft, aber es hilft bei der Fehlerkontrolle vor dem Anschluss.
PV-Kabel sind für den Außeneinsatz ausgelegt und werden nicht wie normale Installationsleitung behandelt. Beim Ablängen, Crimpen und Verlegen zählen saubere Schnittkanten, richtige Leiterquerschnitte und der passende Steckertyp. Wer das Kabelmaterial falsch verarbeitet, riskiert hohe Übergangswiderstände und schlechte Kontaktqualität. Eine sachliche Einordnung geeigneter Leitungen finden Sie im Artikel PV-Kabel: Welche Kabel sind für Photovoltaikanlagen geeignet?.
Wichtig ist auch die Trennung zwischen Montage und Elektroarbeiten. Die mechanische PV-Montage an Solarmodulen und Unterkonstruktion ist handwerklich. Arbeiten am Wechselrichter und an spannungsführenden Teilen gehören nur in den dafür zugelassenen Rahmen. Bei PV-Systemen liegt die Leerlaufspannung von Strings oft deutlich über der Alltagsspannung im Haushalt, daher sind saubere Messung und Vorsicht Pflicht.
Welche Sicherheitsausrüstung gehört bei der PV-Montage dazu?
Zur Sicherheitsausrüstung gehören Helm, Handschuhe, rutschfeste Schuhe, geeignete Kleidung, Schutzbrille und je nach Arbeitshöhe Absturzsicherung. Eine stabile Leiter gehört zur Grundausstattung. Persönliche Schutzausrüstung ist bei der PV-Montage keine Ergänzung, sondern Teil der sicheren Arbeitsweise.
Auf dem Dach arbeiten Sie mit Gewicht, Werkzeug und glatten Oberflächen. Deshalb brauchen Sie Persönliche Schutzausrüstung, die zur Arbeitshöhe und zur Dachform passt. Rutschfeste Schuhe geben Halt auf Ziegeln, Trapezblech oder Flachdach-Aufbauten. Handschuhe schützen vor scharfen Kanten an Solarmodulen, Schienen und Blechprofilen. Eine Schutzbrille schützt bei Bohr- und Schleifarbeiten vor Partikeln.
Eine Leiter muss standsicher stehen und zur Dachkante passen. Viele Unfälle passieren nicht an den Solarmodulen selbst, sondern beim Auf- und Abstieg mit Werkzeug. Tragen Sie Werkzeug nicht lose in der Hand, wenn Sie die Leiter benutzen. Ein Werkzeuggürtel oder eine Werkzeugtasche reduziert das Risiko deutlich. Bei Arbeiten in größerer Höhe gehören Absturzsicherungen und die Beachtung der jeweiligen Dachvorgaben dazu.
Die Sicherheitsausrüstung ersetzt keine saubere Planung. Prüfen Sie vor Beginn der PV-Montage, ob das Wetter trocken ist, die Dachfläche frei liegt und alle Werkzeuge griffbereit sind. Wenn Werkzeuge erst auf dem Dach zusammengesucht werden müssen, steigt das Risiko unnötig.
| Werkzeug / Ausrüstung | Aufgabe | Typische Relevanz |
|---|---|---|
| Drehmomentschlüssel | Definierte Anzugswerte einhalten | Sehr hoch bei Klemmen und Schraubverbindungen |
| Crimpzange | PV-Steckverbinder auf PV-Kabel montieren | Sehr hoch bei DC-Verkabelung |
| Multimeter | Spannung und Durchgang prüfen | Hoch vor Anschluss an den Wechselrichter |
| Akkuschrauber | Montage beschleunigen | Hoch bei Unterkonstruktion und Kleinbefestigungen |
| Leiter | Sicherer Zugang zum Dach | Grundlegend |
Welches Werkzeug ist sinnvoll, aber nicht zwingend erforderlich?
Sinnvoll, aber nicht zwingend erforderlich, sind Laser-Messgerät, Bit-Satz, Steckschlüsselsatz, Kabelbinderzange und Werkzeugkoffer mit Sortierung. Diese Werkzeuge sparen Zeit, erhöhen die Übersicht und reduzieren Montagefehler, ersetzen aber nicht die Grundausstattung für PV-Montage und Solaranlage DIY.
Ein Laser-Messgerät hilft bei langen Schienen und bei der exakten Ausrichtung mehrerer Solarmodule. Ein umfangreicher Bit-Satz erleichtert den Umgang mit unterschiedlichen Schraubenformen. Ein Steckschlüsselsatz beschleunigt viele Standardarbeiten an der Unterkonstruktion. Wer viele Kabel sauber verlegen will, profitiert von einer Kabelbinderzange oder einem robusten Seitenschneider.
Auch ein stabiler Werkzeugkoffer ist nützlich. Bei einer PV-Montage liegen häufig Schrauben, Klemmen, Muttern und Steckverbinder nebeneinander. Eine gute Sortierung verhindert Verwechslungen zwischen Teilen für Unterkonstruktion, Solarmodule und elektrische Verbindungen. Das ist besonders hilfreich, wenn mehrere Personen an der Solaranlage DIY arbeiten.
Welche Werkzeuge wirklich sinnvoll sind, hängt von Dachform, Montagesystem und Umfang der Anlage ab. Bei einem kleinen Balkonsystem genügt eine deutlich reduzierte Ausstattung. Bei einer größeren Dachanlage steigen die Anforderungen an Messwerkzeug, Befestigungsmaterial und Sicherheit. Entscheidend ist nicht die Menge der Werkzeuge, sondern die Passung zur geplanten PV-Montage.
Wenn Sie nur ein kompaktes Setup aufbauen möchten, lohnt sich zuerst der Blick auf das komplette PV-Montageset für die DIY-Montage. Danach entscheiden Sie, welche Spezialwerkzeuge zusätzlich nötig sind. Für die elektrische Seite bleiben PV-Steckverbinder und PV-Kabel die zentralen Punkte, weil hier Kompatibilität und Verarbeitung über die Qualität der Verbindung entscheiden.
