PV-Montageset: Was gehört zur DIY-Montage wirklich dazu?

Kurzantwort: Ein PV-Montageset enthält alle Befestigungs- und Verbindungsteile, mit denen PV-Module sicher auf Dach, Fassade oder Freifläche befestigt werden. Dazu gehören je nach Untergrund Montageschienen, Dachhaken oder Stockschrauben, Klemmen, Verbinder sowie Erdung und Potentialausgleich.

Ein PV-Montageset ist die abgestimmte Gesamtheit aus Befestigungs- und Verbindungskomponenten, mit der PV-Module sicher, statisch passend und normgerecht auf einem Untergrund montiert werden. Für die Auswahl der passende Unterkonstruktion zählt immer der konkrete Einsatzort und nicht nur die Modulgröße.

Was gehört in ein PV-Montageset für die DIY-Montage?

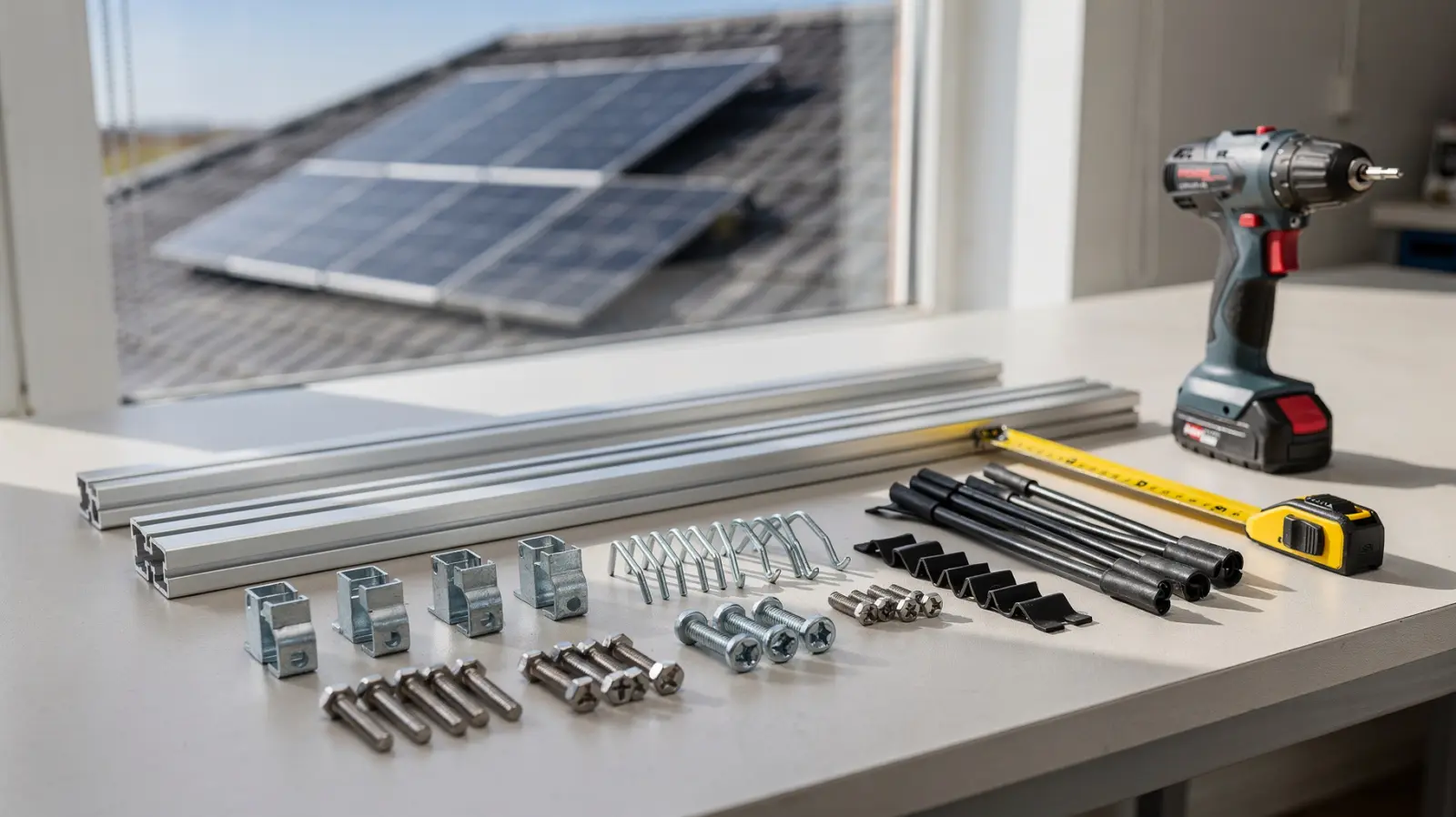

Ein PV-Montageset für die DIY-Montage enthält die Bauteile, die PV-Module mechanisch tragen, ausrichten, verbinden und elektrisch einbinden. Typisch sind Montageschienen, Dachhaken oder Stockschrauben, Klemmen, Verbinder sowie Teile für Erdung und Potentialausgleich.

Zur Grundausstattung gehören fast immer Montageschienen aus Aluminium. Aluminium ist leicht, korrosionsarm und im Solarbau etabliert. Dazu kommen Endklemmen und Mittelklemmen. Endklemmen sichern die äußeren PV-Module einer Reihe, Mittelklemmen verbinden zwei benachbarte PV-Module auf einer Schiene. Verbinder koppeln zwei Schienenabschnitte zu einer längeren Linie.

Je nach Montageort braucht ein PV-Montageset weitere Teile. Auf dem Dach kommen häufig Dachhaken bei Ziegeldächern oder Stockschrauben bei Trapezblech und Sparrenbefestigungen zum Einsatz. An der Fassade braucht die Unterkonstruktion andere Abstandshalter und Tragpunkte. In der Freifläche stehen Ständer, Pfosten oder spezielle Aufständerungen im Mittelpunkt.

Wichtig ist auch die elektrische Verbindung. Erdung und Potentialausgleich gehören zur sicheren Ausführung jeder DIY-Solaranlage. Metallische Unterkonstruktionen müssen so eingebunden werden, dass berührbare Metallteile ein einheitliches Potential haben. Das reduziert Schäden durch Fehlerströme und unterstützt den Schutz gegen elektrische Gefährdung.

Für die Montage selbst braucht der Betrieb handfeste Werkzeuge. Ein Drehmomentschlüssel verhindert zu starkes oder zu schwaches Anziehen von Klemmen und Schrauben. Viele Hersteller geben dafür konkrete Drehmomente vor. Wer diese Werte ignoriert, riskiert lockere Verbindungen oder beschädigte Klemmstellen.

Welche Komponenten sind für Dach, Fassade oder Freifläche entscheidend?

Der Untergrund bestimmt die komplette Unterkonstruktion. Ein PV-Montageset für das Dach braucht andere Befestiger als ein Set für die Fassade oder die Freifläche. Entscheidend sind Tragstruktur, Abdichtung, Wind- und Schneelast sowie die Montagegeometrie der PV-Module.

Auf dem Dach sind Dachhaken die übliche Lösung bei Ziegeldächern. Dachhaken greifen in die Sparren oder andere tragende Bauteile und führen die Schienen über den Dachaufbau. Stockschrauben eignen sich für bestimmte Dachaufbauten, vor allem wenn eine direkte Verbindung durch die Dacheindeckung oder in Holztragwerk nötig ist. Bei Blechdächern kommen oft spezielle Klemmen oder Schienenprofile zum Einsatz.

An der Fassade braucht die Konstruktion Abstand zur Wand, damit Hinterlüftung und Lastabtragung funktionieren. Die Befestigungspunkte müssen in tragfähigem Mauerwerk oder Beton sitzen. Bei gedämmten Fassaden müssen passende Abstandsmontagen und thermisch saubere Lösungen gewählt werden, damit keine Wärmebrücken oder Druckschäden entstehen.

In der Freifläche steht die Statik der Aufständerung im Vordergrund. Die Konstruktion muss Eigengewicht, Windlast und Schneelast aufnehmen. Zusätzlich spielen Bodenbeschaffenheit und Verankerung eine Rolle. Die Freiflächenmontage braucht deshalb meist mehr Material und mehr Planung als eine einfache Dachmontage.

Die folgende Übersicht zeigt die wichtigsten Unterschiede:

Untergrund	Typische Komponenten	Besonderheit
Dach	Dachhaken, Stockschrauben, Montageschienen, Klemmen	Tragfähigkeit und Dachdichtigkeit beachten
Fassade	Abstandshalter, Konsolen, Schienen, Klemmen	Wandtragfähigkeit und Hinterlüftung beachten
Freifläche	Aufständerung, Pfosten, Schienen, Verbinder	Wind- und Schneelast bestimmen die Auslegung

Wer eine komplette DIY-Solaranlage plant, sollte die Montage zuerst mit dem System abgleichen. Der Beitrag PV Montagesysteme richtig auswählen für eine erfolgreiche DIY Solaranlage erklärt die Systemwahl vor der Bestellung. Für die praktische Umsetzung hilft außerdem Montage PV Anlage leicht gemacht mit praxisnaher Schritt-für-Schritt-Anleitung.

Wie wählt man ein PV-Montageset passend zu Modul, Untergrund und Lasten aus?

Ein passendes PV-Montageset richtet sich nach den Abmessungen der PV-Module, der Dach- oder Fassadenart und den örtlichen Lasten. Entscheidend sind Modulrahmenhöhe, Schienenkompatibilität, Befestigungspunkt, Wind- und Schneelast sowie die Vorgaben des jeweiligen Herstellers.

PV-Module haben unterschiedliche Rahmenhöhen. Klemmen müssen genau zu dieser Höhe passen, damit die Klemmung vollflächig und mit korrektem Anpressdruck arbeitet. Zu niedrige Klemmen greifen den Modulrahmen nicht richtig. Zu hohe oder falsche Klemmen führen zu instabilen Verbindungen.

Die Statik ist kein Zusatzthema, sondern die Grundlage der Auswahl. Dachhaken, Stockschrauben und Schienen müssen die Lasten dauerhaft übertragen. Bei hohen Windlasten steigen die Zug- und Scherkräfte an den Befestigungspunkten. Bei Schneelast wirkt zusätzlich ein dauerhafter Druck auf Module und Schienen. Die Montageplanung muss diese Einwirkungen berücksichtigen.

Bei der Materialwahl sind Aluminium und Edelstahl Standard. Aluminium eignet sich für Schienen und Profile. Edelstahl wird für Schrauben, Haken und andere hochbelastete Verbindungsteile eingesetzt, weil Edelstahl korrosionsbeständig und mechanisch belastbar ist. Unterschiedliche Metalle dürfen nicht unbedacht kombiniert werden, sonst steigt das Risiko von Kontaktkorrosion.

Ein gutes DIY-Montageset enthält außerdem genug Reserven bei Verbinderlängen, Schrauben und Klemmen. Viele Fehler entstehen nicht durch ein einzelnes Teil, sondern durch unvollständige Zusammenstellungen. Wer nur die PV-Module und Schienen kauft, aber keine passenden Endklemmen, Verbinder oder Erdungskomponenten bestellt, stoppt die Montage mitten im Aufbau.

Für die Modulmontage an Dach und Fassade bietet der Beitrag PV Module montieren: Praktische Tipps für Dach und Fassade konkrete Praxisregeln zur Ausrichtung und Befestigung.

Worauf sollte man bei Statik, Korrosionsschutz und Montagefreundlichkeit achten?

Statik, Korrosionsschutz und Montagefreundlichkeit entscheiden darüber, ob ein PV-Montageset dauerhaft funktioniert. Ein Set muss die Lasten aufnehmen, gegen Witterung bestehen und sich mit üblichen Werkzeugen sauber montieren lassen.

Bei der Statik zählt die gesamte Lastkette: Dach oder Untergrund, Befestiger, Schiene, Klemmen und PV-Module. Jeder einzelne Punkt braucht eine ausreichende Tragreserve. Besonders kritisch sind Rand- und Eckbereiche von Dächern, weil dort Windlasten höher ausfallen. Auch unebene Dächer oder schiefe Untergründe erfordern angepasste Ausgleichsteile.

Beim Korrosionsschutz sind Aluminium und Edelstahl die üblichen Werkstoffe. Aluminiumprofile dürfen nicht dauerhaft mit ungeeigneten Schrauben oder ungeschützten Stahlteilen kombiniert werden. Edelstahlbefestiger verringern das Korrosionsrisiko, ersetzen aber keine saubere Montage. Schnittkanten, Bohrungen und beschädigte Oberflächen sollten sauber ausgeführt und nicht offen vernachlässigt werden.

Montagefreundlich ist ein PV-Montageset dann, wenn Schienen, Klemmen und Verbinder zueinander passen und klare Herstellervorgaben vorliegen. Gute Systeme arbeiten mit wenigen Teiltypen, eindeutigen Klemmbereichen und standardisierten Schienenmaßen. Das spart Zeit und reduziert Fehlmontagen. Ein Drehmomentschlüssel gehört dazu, weil Klemmen und Schrauben oft mit definierten Anzugsmomenten montiert werden müssen.

Auch die Dokumentation gehört zur Montagefreundlichkeit. Ein Set sollte eine klare Teileliste enthalten. So lässt sich prüfen, ob Dachhaken, Stockschrauben, Endklemmen, Mittelklemmen und Verbinder vollständig vorhanden sind. Ohne Teileliste entsteht beim Aufbau schnell Unsicherheit, besonders bei einer ersten DIY-Solaranlage.

Welche Fehler werden bei der Zusammenstellung eines DIY-PV-Montagesets häufig gemacht?

Die häufigsten Fehler sind falsche Klemmen, unpassende Befestiger, fehlende Erdung und eine unzureichende Berücksichtigung der Statik. Viele DIY-Projekte scheitern nicht am PV-Modul, sondern an einer unvollständigen oder falsch abgestimmten Unterkonstruktion.

Ein klassischer Fehler ist die Bestellung von Schienen ohne passende Klemmen. Endklemmen und Mittelklemmen müssen zur Rahmenhöhe der PV-Module passen. Auch Verbinder werden oft vergessen. Ohne passende Verbinder bleiben Schienenabschnitte unterbrochen und die Konstruktion lässt sich nicht sauber ausrichten.

Ein weiterer Fehler ist die falsche Wahl zwischen Dachhaken und Stockschrauben. Die Befestigung muss zum Dachaufbau passen. Wer Befestigungsteile ohne Prüfung des Untergrunds bestellt, riskiert Undichtigkeiten, mangelhafte Tragfähigkeit oder aufwendige Nacharbeiten.

Häufig fehlt auch die Erdung / Potentialausgleich. Metallteile einer PV-Anlage müssen in ein durchgängiges Schutzkonzept eingebunden werden. Wer diesen Punkt erst nach der Montage bemerkt, muss oft Teile nachrüsten und Verbindungen nacharbeiten.

Ein weiteres Problem ist der Verzicht auf eine statische Prüfung. Wind- und Schneelast sind keine theoretischen Größen. Sie bestimmen die Anzahl der Befestigungspunkte, die Schienenlänge und die Auslegung der Freifläche. Wer nur nach Preis bestellt, kauft oft zu wenig Material oder ein System, das nicht zum Dach, zur Fassade oder zur Freifläche passt.

Ein gutes PV-Montageset ist deshalb kein Sammelsurium einzelner Teile, sondern eine vollständige Unterkonstruktion aus abgestimmten Komponenten. Wer PV-Module sicher montieren will, prüft zuerst Untergrund, Lasten und Modulmaß und bestellt danach Schienen, Dachhaken, Stockschrauben, Klemmen, Verbinder sowie Erdung und Potentialausgleich in passender Ausführung.
