Kurzantwort: Der richtige PV-Kabelquerschnitt richtet sich vor allem nach Stromstärke, Kabellänge, Temperatur und zulässigem Spannungsabfall. Bei PV-Anlagen sind 4 mm², 6 mm² und 10 mm² typische Größen. Auf der DC-Seite zählt ein ausreichend dimensioniertes Solarkabel, damit Leitungsverluste klein bleiben und Sicherungen korrekt arbeiten.
Der PV-Kabelquerschnitt ist die passende Leiterquerschnittsgröße eines Solarkabels, die den Strom bei Photovoltaikanlagen sicher und mit möglichst geringem Spannungsabfall überträgt.
Für eine erste Einordnung hilft die Kategorieübersicht zu geringer Spannungsabfall. Dort geht es um Komponenten, bei denen die elektrische Auslegung und die Praxis der Montage zusammenpassen müssen.

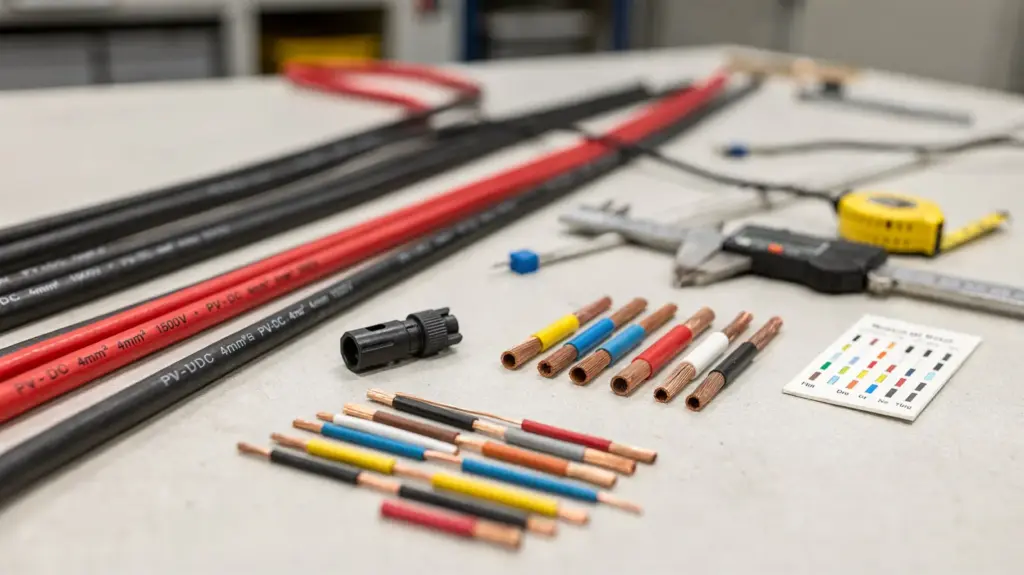

Welche Kabelquerschnitte sind bei PV üblich?
Bei Photovoltaikanlagen sind 4 mm², 6 mm² und 10 mm² die üblichen Kabelquerschnitte. 4 mm² ist der häufigste Standard für kurze Strecken. 6 mm² kommt bei längeren Leitungen oder höherer Stromstärke zum Einsatz. 10 mm² wird bei noch höheren Anforderungen verwendet.
In der Praxis stehen diese Querschnitte vor allem für Solarkabel auf der DC-Seite zwischen PV-Modul und Wechselrichter oder zwischen Modulsträngen. Der genaue Bedarf hängt nicht nur von der Leitungslänge ab, sondern auch von der Stromstärke des Strings und von der Verlegeart. Ein PV-Modul liefert je nach Aufbau oft Ströme im Bereich einiger Ampere bis deutlich darüber, besonders bei parallelen Strings.
Wichtig ist die Unterscheidung zwischen DC-Seite und AC-Seite. Auf der DC-Seite sind Solarkabel mit robuster Isolierung üblich. Auf der AC-Seite nach dem Wechselrichter gelten andere Leitungs- und Schutzregeln. Für die Auswahl des passenden Kabels gehört deshalb immer die gesamte Anlagenauslegung dazu. Einen guten Überblick über die Komponenten liefert der Artikel Aufbau einer Photovoltaikanlage: Einfach und verständlich erklärt.
Wovon hängt der richtige PV-Kabelquerschnitt ab?
Der richtige PV-Kabelquerschnitt hängt von der Stromstärke, der Kabellänge, der Temperatur, dem zulässigen Spannungsabfall und der Verlegeart ab. Je höher der Strom und je länger die Leitung, desto größer muss der Leiterquerschnitt sein. Hohe Temperatur erhöht zusätzlich den Leitungswiderstand.
Die Stromstärke ist die wichtigste Größe. Ein Solarkabel muss den Betriebsstrom dauerhaft führen, ohne unzulässig warm zu werden. Die Kabellänge ist ebenfalls entscheidend, weil der elektrische Widerstand mit der Länge steigt. Auf langen Leitungen summieren sich Leitungsverluste schnell. Deshalb braucht eine kurze Verbindung oft nur 4 mm², während eine längere Strecke 6 mm² oder 10 mm² verlangt.
Die Temperatur wirkt ebenfalls direkt auf die Leitung. Solarkabel liegen oft auf Dächern, in Kabelkanälen oder in sonnigen Bereichen. Mit steigender Temperatur steigt der Widerstand, und der Spannungsabfall nimmt zu. Auch die Umgebung und die Häufung mehrerer Leitungen verändern die Belastbarkeit. Zusätzlich spielen Sicherungen eine Rolle, weil Schutzorgane den Querschnitt und die maximale Strombelastung der Leitung berücksichtigen müssen.
Für die Praxis bedeutet das: PV-Kabelquerschnitt nie nach Gefühl wählen. Eine Querschnittsberechnung berücksichtigt Stromstärke, Länge, Material und zulässige Verluste. Bei Photovoltaik zählt besonders, wie viel Spannung auf der DC-Seite am Wechselrichter noch ankommt.
Wie berechnet man den Kabelquerschnitt für eine PV-Anlage?
Die Querschnittsberechnung basiert auf Stromstärke, Kabellänge, Leitermaterial und dem erlaubten Spannungsabfall. Für Kupferleitungen gilt: Je größer der Querschnitt, desto kleiner der Widerstand und desto geringer die Verluste. In der PV-Praxis wird oft mit einem möglichst kleinen Spannungsabfall geplant.
Die Grundlogik ist einfach: Der Strom fließt über Hin- und Rückleiter, deshalb geht die Leitungslänge in die Berechnung doppelt ein. Kupfer hat einen niedrigen Widerstand, trotzdem entstehen bei langen Kabelwegen messbare Verluste. Für eine belastbare Auslegung werden übliche Tabellen, Herstellerangaben und Normvorgaben genutzt. In Deutschland sind für elektrische Anlagen unter anderem die VDE-Regeln maßgeblich; für PV gelten zusätzlich spezielle Produkt- und Installationsanforderungen.
Eine einfache Prüffolge lautet: maximale Stromstärke des Strings bestimmen, Leitungslänge messen, gewünschten Spannungsabfall festlegen, Querschnitt anhand Tabelle oder Berechnung ableiten. Wer mehrere PV-Module in Serie oder parallel verschaltet, muss auch die Stringdaten des Wechselrichters beachten. Der Wechselrichter gibt den zulässigen Eingangsstrom und die maximale DC-Spannung vor. Dazu kommen die Sicherungen, wenn parallele Strings abgesichert werden müssen.
Für die konkrete Planung lohnt auch der Praxisartikel PV-Kabel und Sicherungen: Welche Kabel und Sicherungen sind erforderlich?. Dort stehen Kabelauswahl und Schutzkomponenten zusammen im Zusammenhang.
| Einflussfaktor | Wirkung auf den PV-Kabelquerschnitt |
|---|---|
| Stromstärke | Mehr Strom erfordert größeren Querschnitt. |
| Kabellänge | Längere Strecke erhöht den Widerstand und den Spannungsabfall. |
| Temperatur | Höhere Temperatur verschlechtert die Strombelastbarkeit. |
| Verlegeart | Bündelung und enge Verlegung erhöhen die Erwärmung. |
| Spannungsabfall | Je kleiner der erlaubte Verlust, desto größer der Querschnitt. |
Welche Folgen hat ein zu kleiner Kabelquerschnitt?
Ein zu kleiner PV-Kabelquerschnitt erhöht den Spannungsabfall, die Leitungsverluste und die Erwärmung der Leitung. Dadurch sinkt der Ertrag, und die elektrische Belastung der Isolierung steigt. Im Extremfall wird die Leitung zu warm und die Anlage arbeitet außerhalb der sicheren Auslegung.
Die wichtigste Folge ist Energieverlust. Jeder Widerstand in einem Solarkabel wandelt einen Teil der erzeugten Energie in Wärme um. Das betrifft vor allem lange Leitungen und hohe Stromstärken. Bei zu knapp dimensionierten Leitern kommen außerdem unzulässige Temperaturspitzen vor, besonders bei Sommerhitze oder dichter Verlegung.
Ein weiterer Punkt ist die Schutzfunktion. Sicherungen schützen Leitungen nur dann zuverlässig, wenn der Leiterquerschnitt und die Absicherung zusammenpassen. Ist der Querschnitt zu klein, können Sicherungen zu spät oder nicht passend auslösen. Das erhöht das Risiko für Schäden an Steckverbindern, Klemmen und Isolation. Auch der Wechselrichter arbeitet ungünstiger, wenn auf der DC-Seite zu viel Spannung verloren geht.
Wer typische Montagefehler vermeiden will, sollte auch die Hinweise zu PV-Montagefehler: Typische Fehler, Folgen und sichere Vermeidung lesen. Dort zeigen sich oft die gleichen Schwachstellen, die auch bei falschem Kabelquerschnitt entstehen.
Wann sind 4 mm², 6 mm² oder 10 mm² sinnvoll?
4 mm² ist bei kurzen DC-Leitungen mit moderater Stromstärke die häufigste Wahl. 6 mm² ist sinnvoll, wenn die Kabellänge steigt, der Strom höher wird oder der Spannungsabfall begrenzt werden soll. 10 mm² kommt bei langen Wegen, hohen Strömen oder besonders strengen Verlustanforderungen zum Einsatz.
Die Größen lassen sich grob so einordnen: 4 mm² ist typisch für kompakte PV-Anlagen und kurze Modul-zu-Wechselrichter-Verbindungen. 6 mm² ist die sichere nächste Stufe, wenn der Leitungsweg länger wird oder mehrere Module höhere Ströme liefern. 10 mm² ist vor allem dann sinnvoll, wenn hohe Stromstärken über längere Strecken geführt werden müssen oder wenn Planung und Reserve zusammenfallen sollen.
| Querschnitt | Typischer Einsatz | Hinweis |
|---|---|---|
| 4 mm² | Kurze DC-Leitungen, Standardfälle | Häufig bei kompakten Anlagen ausreichend. |
| 6 mm² | Längere Strecken, mehr Reserve | Reduziert Spannungsabfall spürbar. |
| 10 mm² | Hohe Stromstärken, lange Leitungen | Vor allem bei anspruchsvoller Auslegung. |
Eine pauschale Wahl ohne Querschnittsberechnung ist bei PV-Anlagen nicht belastbar. Der praktische Weg ist immer derselbe: Stringdaten des PV-Moduls prüfen, Wechselrichterdaten abgleichen, Kabellänge messen, Temperatur und Verlegeart bewerten und dann den PV-Kabelquerschnitt festlegen. Wer eine Anlage von Anfang an plant, findet die Zusammenhänge auch im Leitfaden Solaranlage DIY planen: So gelingt die Planung von Anfang an.
Für die meisten Photovoltaikanlagen gilt damit: 4 mm² für kurze Standardwege, 6 mm² als verbreitete Reserve und 10 mm² für längere oder stärker belastete Strecken. Der richtige Leiterquerschnitt entsteht aber immer aus der Kombination von Stromstärke, Kabellänge, Temperatur, Spannungsabfall und Sicherungen.
